پروفیل نبشی آلومینیوم
تولید کننده انواع پروفیل های نبشی آلومینیومی
مقاطع و پروفیل های نبشی آلومینیومی
ایراک تولید کننده مقاطع و پروفیل های اختصاصی نبشی آلومینیومی
پروفیل نبشی آلومینیومی یکی از پرکاربردترین انواع پروفیل های ساختمانی است. این پروفیل معمولا در اکثر پروژه های عمرانی و صنعتی مورد استفاده قرار می گیرد. اندازه اضلاع و ضخامت در پروفیل نبشی، بسیار مهم و تعیین کننده است.
نبشی آلومینیومی، ضخامت کم و استحکام گسترده ای دارد، قابلیت جوش پذیری و سوراخ کاری منحصر آن باعث شده است نبشی آلومینیوم در خطوط انتقال برق، انواع سازه‌ها، حمل و نقل، صنایع هوایی و دریایی مورد استفاده قرار گیرد.
به منظور آب بندی کردن درز ها، به عنوان محافظ لبه های پروژه های اجرا شده با ورق، پر کننده فواصل در پارتیشن های دوجداره و تک جداره، نگهدارنده و پوشاندن کنج ها از نبشی آلومینیومی استفاده می شود.
در کنار تمام این مزایا و کاربردها، ما در ایراک این امکان را داریم تا پروفیل نبشی آلومینیومی را با ابعاد متنوع، مشخصات فنی اختصاصی و مورد نیاز مشتری تولید کنیم.

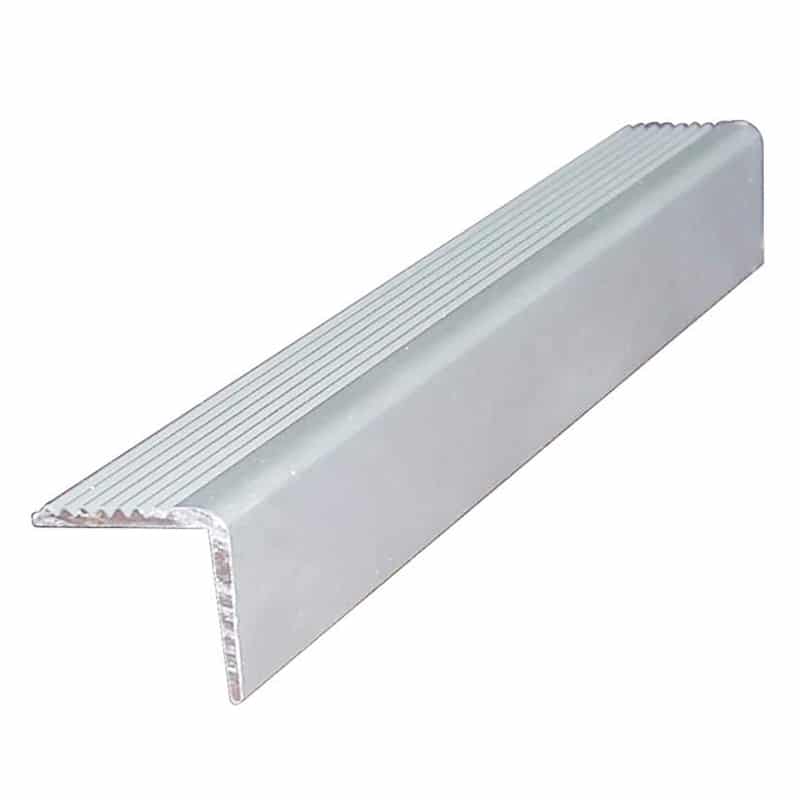

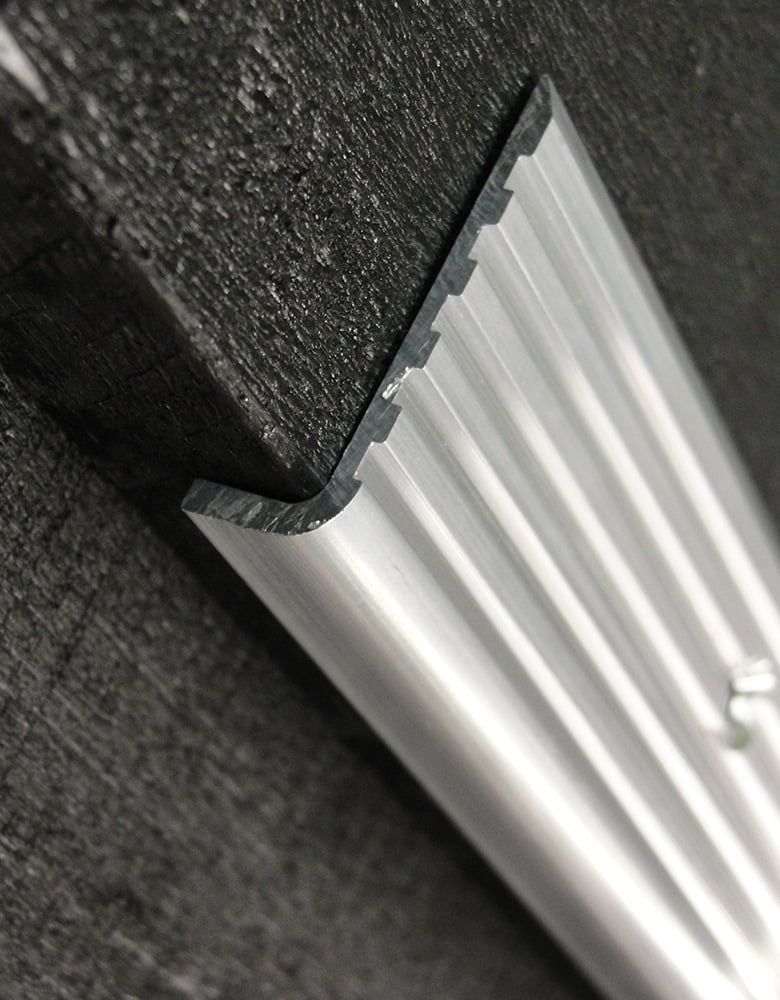

پروفیل نبشی آلومینیومی شیاردار

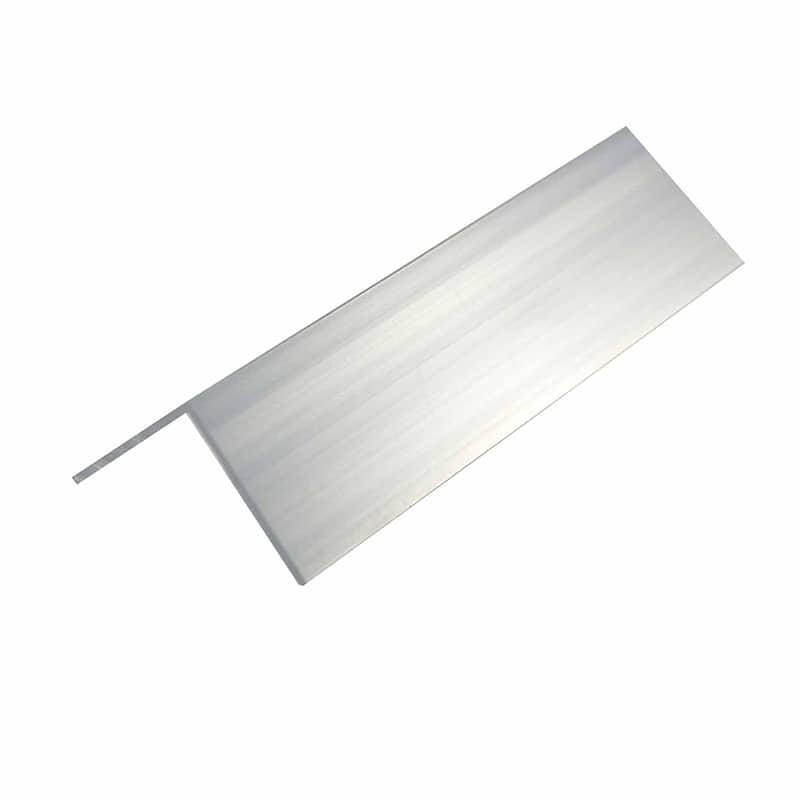

پروفیل نبشی آلومینیومی استاندارد L

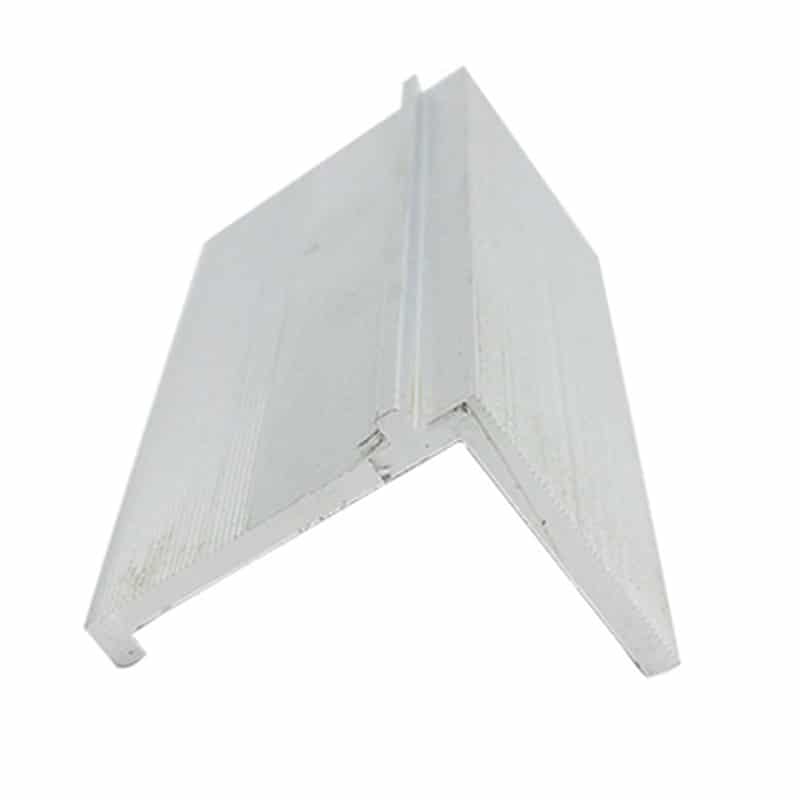

پروفیل نبشی آلومینیومی اختصاصی
تنوع در طرح
پروفیل نبشی آلومینیومی به فرم کلی L با ابعاد مختلف تولید می شود. هر یک از این اضلاع این قابلیت را دارد که در ابعاد، شیار، زواید هندسی،برجستگی یا فرورفتگی های متنوع تولید شود.
اختصاصی سازی
پروفیل نبشی استاندارد به شکل L با زاویه 90 درجه می باشد. بر اساس کابرد های مورد نظر می توان زاویه، ابعاد اضلاع و ضخامت را به صورت اختصاصی طراحی و تولید کرد. همچنین بر حسب نوع کاربرد آن می تواند تغییرات متنوع و مختلفی در بخش های لبه پروفیل نبشی یا سطح داخلی یا خارجی آن لحاظ کرد.
تنوع در رنگ و پوشش سطحی
قابلیت انتخاب و تنوع رنگ در پروفیل نبشی آلومینیومی باعث شده است که محدودیتی در پوشش دهی سطحی پروفیل وجود نداشته باشد. پوشش سطحی پروفیل نبشی آلومینیومی می تواند از نوع الکترواستاتیک، آبکاری یا آنودایز باشد.
پروفیل نبشی آلومینیوم
معمولا از آلیاژ های سری ۶۰۰۰ در تولید نبشی های آلومینیومی استفاده می شود. پروفیل نبشی آلومینیومی در ابعاد و زوایای هندسی متنوعی تولید می شود که می تواند برحسب کاربرد دارای اتصالات گیره مانند در لبه ها نیز باشد.
Technical Specifications
| Dimensions | Specifications | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | b | e | r1 | r2 | r3 | r4 | Weight | Perimeter | Ixx | Iyy | Wxx | Wyy |
| 32.00 | 20.00 | 3.00 | 3.00 | 399 | 102,7 | ,46 | 1,52 | ,36 | ,72 | |||
| 50.00 | 50.00 | 3.00 | .50 | .50 | .50 | .50 | 785 | 198,7 | 7,13 | 7,13 | 2,17 | 2,17 |
| 60.00 | 45.00 | 10.00 | 5.00 | 2579 | 207,8 | 32,34 | 15,37 | 8,23 | 4,85 | |||
| 148.00 | 148.00 | 18.00 | .50 | .50 | .50 | 13500 | 590,9 | 1.018,00 | 1.018,00 | 97,52 | 97,52 | |
| Dimensions | Specifications | |||||||
|---|---|---|---|---|---|---|---|---|
| h | b | e | Weight | Perimeter | Ixx | Iyy | Wxx | Wyy |
| 12.00 | 12.00 | 2.00 | 120 | 48,0 | ,06 | ,06 | ,07 | ,07 |
| 15.00 | 15.00 | 1.50 | 130 | 60,0 | ,09 | ,09 | ,09 | ,09 |
| 15.00 | 15.00 | 2.00 | 151 | 60,0 | ,12 | ,12 | ,11 | ,11 |
| 20.00 | 10.00 | 1.50 | 115 | 60,0 | ,18 | ,03 | ,14 | ,04 |
| 20.00 | 10.00 | 2.00 | 151 | 60,0 | ,23 | ,04 | ,18 | ,05 |
| 20.00 | 15.00 | 2.00 | 178 | 70,0 | ,26 | ,13 | ,19 | ,11 |
| 20.00 | 20.00 | 1.50 | 156 | 80,0 | ,22 | ,22 | ,15 | ,15 |
| 20.00 | 20.00 | 2.00 | 205 | 80,0 | ,29 | ,29 | ,20 | ,20 |
| 20.00 | 20.00 | 3.00 | 300 | 80,0 | ,40 | ,40 | ,29 | ,29 |
| 25.00 | 10.00 | 2.00 | 178 | 70,0 | ,42 | ,04 | ,28 | ,05 |
| 25.00 | 15.00 | 2.00 | 205 | 80,0 | ,49 | ,13 | ,30 | ,12 |
| 25.00 | 20.00 | 2.00 | 232 | 90,0 | ,54 | ,31 | ,31 | ,21 |
| 25.00 | 25.00 | 1.50 | 196 | 100,0 | ,45 | ,45 | ,25 | ,25 |
| 25.00 | 25.00 | 2.00 | 259 | 100,0 | ,58 | ,58 | ,32 | ,32 |
| 25.00 | 25.00 | 2.50 | 320 | 100,0 | ,70 | ,70 | ,39 | ,39 |
| 25.00 | 25.00 | 3.00 | 381 | 100,0 | ,82 | ,82 | ,46 | ,46 |
| 28.00 | 28.00 | 2.00 | 292 | 112,0 | ,82 | ,82 | ,41 | ,41 |
| 30.00 | 10.00 | 2.00 | 205 | 80,0 | ,70 | ,04 | ,39 | ,05 |
| 30.00 | 10.00 | 3.00 | 300 | 80,0 | ,99 | ,06 | ,56 | ,08 |
| 30.00 | 15.00 | 2.00 | 232 | 90,0 | ,81 | ,14 | ,42 | ,12 |
| 30.00 | 20.00 | 1.50 | 198 | 100,0 | ,69 | ,25 | ,34 | ,16 |
| 30.00 | 20.00 | 2.00 | 259 | 100,0 | ,89 | ,32 | ,44 | ,21 |
| 30.00 | 20.00 | 3.00 | 381 | 100,0 | 1,27 | ,46 | ,64 | ,31 |
| 30.00 | 25.00 | 2.00 | 286 | 110,0 | ,96 | ,61 | ,46 | ,33 |
| 30.00 | 30.00 | 1.50 | 237 | 120,0 | ,78 | ,78 | ,36 | ,36 |
| 30.00 | 30.00 | 2.00 | 313 | 120,0 | 1,02 | 1,02 | ,47 | ,47 |
| 30.00 | 30.00 | 3.00 | 462 | 120,0 | 1,46 | 1,46 | ,68 | ,68 |
| 30.00 | 30.00 | 4.00 | 605 | 120,0 | 1,86 | 1,86 | ,88 | ,88 |
| 35.00 | 20.00 | 2.00 | 286 | 110,0 | 1,36 | ,34 | ,59 | ,22 |
| 35.00 | 20.00 | 3.00 | 421 | 110,0 | 1,95 | ,47 | ,86 | ,31 |
| 35.00 | 35.00 | 2.00 | 367 | 140,0 | 1,64 | 1,64 | ,64 | ,64 |
| 40.00 | 10.00 | 2.00 | 259 | 100,0 | 1,55 | ,04 | ,67 | ,05 |
| 40.00 | 15.00 | 2.00 | 286 | 110,0 | 1,78 | ,15 | ,72 | ,12 |
| 40.00 | 15.00 | 2.50 | 355 | 110,0 | 2,17 | ,18 | ,89 | ,15 |
| 40.00 | 20.00 | 1.50 | 237 | 120,0 | 1,50 | ,27 | ,58 | ,17 |
| 40.00 | 20.00 | 2.00 | 313 | 120,0 | 1,96 | ,35 | ,76 | ,22 |
| 40.00 | 20.00 | 3.00 | 462 | 120,0 | 2,83 | ,49 | 1,11 | ,32 |
| 40.00 | 20.00 | 4.00 | 605 | 120,0 | 3,62 | ,62 | 1,44 | ,41 |
| 40.00 | 25.00 | 2.00 | 340 | 130,0 | 2,12 | ,66 | ,79 | ,34 |
| 40.00 | 25.00 | 3.00 | 505 | 130,0 | 3,06 | ,94 | 1,15 | ,49 |
| 40.00 | 25.00 | 4.00 | 659 | 130,0 | 3,93 | 1,19 | 1,50 | ,64 |
| 40.00 | 30.00 | 2.00 | 367 | 140,0 | 2,26 | 1,11 | ,81 | ,49 |
| 40.00 | 30.00 | 3.00 | 543 | 140,0 | 3,26 | 1,59 | 1,19 | ,71 |
| 40.00 | 40.00 | 1.50 | 317 | 160,0 | 1,89 | 1,89 | ,64 | ,64 |
| 40.00 | 40.00 | 2.00 | 421 | 160,0 | 2,48 | 2,48 | ,85 | ,85 |
| 40.00 | 40.00 | 3.00 | 624 | 160,0 | 3,58 | 3,58 | 1,24 | 1,24 |
| 40.00 | 40.00 | 4.00 | 821 | 160,0 | 4,61 | 4,61 | 1,62 | 1,62 |
| 40.00 | 40.00 | 5.00 | 1013 | 160,0 | 5,56 | 5,56 | 1,97 | 1,97 |
| 40.00 | 40.00 | 6.00 | 1119 | 160,0 | 6,45 | 6,45 | 2,32 | 2,32 |
| 45.00 | 25.00 | 1.50 | 277 | 140,0 | 2,24 | ,53 | ,75 | ,26 |
| 45.00 | 25.00 | 3.00 | 542 | 140,0 | 4,24 | ,97 | 1,44 | ,50 |
| 45.00 | 30.00 | 3.00 | 583 | 150,0 | 4,52 | 1,64 | 1,49 | ,72 |
| 45.00 | 45.00 | 2.00 | 475 | 180,0 | 3,55 | 3,55 | 1,08 | 1,08 |
| 45.00 | 45.00 | 4.00 | 929 | 180,0 | 6,67 | 6,67 | 2,07 | 2,07 |
| 50.00 | 20.00 | 2.00 | 367 | 140,0 | 3,61 | ,37 | 1,15 | ,22 |
| 50.00 | 20.00 | 3.00 | 543 | 140,0 | 5,23 | ,51 | 1,69 | ,32 |
| 50.00 | 25.00 | 2.00 | 394 | 150,0 | 3,90 | ,70 | 1,20 | ,35 |
| 50.00 | 25.00 | 5.00 | 945 | 150,0 | 8,85 | 1,50 | 2,81 | ,79 |
| 50.00 | 30.00 | 2.00 | 421 | 160,0 | 4,15 | 1,18 | 1,24 | ,50 |
| 50.00 | 30.00 | 3.00 | 624 | 160,0 | 6,04 | 1,69 | 1,82 | ,73 |
| 50.00 | 30.00 | 4.00 | 821 | 160,0 | 7,80 | 2,15 | 2,37 | ,94 |
| 50.00 | 50.00 | 1.50 | 399 | 200,0 | 3,74 | 3,74 | 1,01 | 1,01 |
| 50.00 | 50.00 | 2.00 | 529 | 200,0 | 4,91 | 4,91 | 1,34 | 1,34 |
| 50.00 | 50.00 | 2.50 | 658 | 200,0 | 6,05 | 6,05 | 1,65 | 1,65 |
| 50.00 | 50.00 | 3.00 | 786 | 200,0 | 7,15 | 7,15 | 1,96 | 1,96 |
| 50.00 | 50.00 | 4.00 | 1037 | 200,0 | 9,26 | 9,26 | 2,57 | 2,57 |
| 50.00 | 50.00 | 5.00 | 1283 | 200,0 | 11,25 | 11,25 | 3,16 | 3,16 |
| 60.00 | 15.00 | 2.00 | 394 | 150,0 | 5,40 | ,16 | 1,54 | ,13 |
| 60.00 | 20.00 | 1.50 | 318 | 160,0 | 4,52 | ,29 | 1,22 | ,17 |
| 60.00 | 20.00 | 2.00 | 421 | 160,0 | 5,93 | ,38 | 1,62 | ,23 |
| 60.00 | 25.00 | 3.00 | 664 | 170,0 | 9,33 | 1,03 | 2,48 | ,51 |
| 60.00 | 30.00 | 2.00 | 475 | 180,0 | 6,81 | 1,23 | 1,74 | ,51 |
| 60.00 | 30.00 | 3.00 | 705 | 180,0 | 9,94 | 1,76 | 2,56 | ,74 |
| 60.00 | 40.00 | 1.50 | 400 | 200,0 | 5,71 | 2,12 | 1,38 | ,68 |
| 60.00 | 40.00 | 2.00 | 529 | 200,0 | 7,52 | 2,78 | 1,82 | ,89 |
| 60.00 | 40.00 | 2.50 | 658 | 200,0 | 9,27 | 3,41 | 2,26 | 1,10 |
| 60.00 | 40.00 | 3.00 | 785 | 200,0 | 10,99 | 4,03 | 2,69 | 1,30 |
| 60.00 | 40.00 | 4.00 | 1037 | 200,0 | 14,28 | 5,19 | 3,52 | 1,70 |
| 60.00 | 40.00 | 5.00 | 1283 | 200,0 | 17,40 | 6,27 | 4,33 | 2,08 |
| 60.00 | 40.00 | 6.00 | 1523 | 200,0 | 20,35 | 7,28 | 5,12 | 2,45 |
| 60.00 | 50.00 | 2.50 | 725 | 220,0 | 9,98 | 6,38 | 2,34 | 1,69 |
| 60.00 | 60.00 | 2.00 | 637 | 240,0 | 8,56 | 8,56 | 1,94 | 1,94 |
| 60.00 | 60.00 | 2.50 | 793 | 240,0 | 10,57 | 10,57 | 2,40 | 2,40 |
| 60.00 | 60.00 | 4.00 | 1255 | 240,0 | 16,31 | 16,31 | 3,75 | 3,75 |
| 60.00 | 60.00 | 6.00 | 1847 | 240,0 | 23,33 | 23,33 | 5,45 | 5,45 |
| 70.00 | 10.00 | 2.00 | 421 | 160,0 | 7,38 | ,05 | 1,92 | ,06 |
| 70.00 | 30.00 | 2.00 | 529 | 200,0 | 10,34 | 1,27 | 2,31 | ,51 |
| 70.00 | 30.00 | 4.00 | 1037 | 200,0 | 19,71 | 2,33 | 4,48 | ,97 |
| 70.00 | 70.00 | 7.00 | 2514 | 280,0 | 43,22 | 43,22 | 8,66 | 8,66 |
| 80.00 | 10.00 | 1.50 | 358 | 180,0 | 8,18 | ,04 | 1,87 | ,04 |
| 80.00 | 25.00 | 2.00 | 556 | 210,0 | 13,97 | ,77 | 2,87 | ,36 |
| 80.00 | 30.00 | 3.00 | 867 | 220,0 | 21,78 | 1,87 | 4,38 | ,76 |
| 80.00 | 40.00 | 2.50 | 793 | 240,0 | 20,26 | 3,66 | 3,87 | 1,13 |
| 80.00 | 40.00 | 3.00 | 948 | 240,0 | 24,06 | 4,32 | 4,61 | 1,34 |
| 80.00 | 40.00 | 4.00 | 1253 | 240,0 | 31,43 | 5,57 | 6,07 | 1,75 |
| 80.00 | 50.00 | 5.00 | 1688 | 260,0 | 41,63 | 12,88 | 7,78 | 3,35 |
| 80.00 | 50.00 | 6.00 | 2009 | 260,0 | 49,00 | 15,05 | 9,22 | 3,95 |
| 80.00 | 50.00 | 8.00 | 2635 | 260,0 | 62,87 | 19,05 | 12,00 | 5,09 |
| 80.00 | 80.00 | 10.00 | 4050 | 320,0 | 88,98 | 88,98 | 15,80 | 15,80 |
| 80.00 | 80.00 | 3.00 | 1272 | 320,0 | 30,26 | 30,26 | 5,14 | 5,14 |
| 80.00 | 80.00 | 4.00 | 1685 | 320,0 | 39,62 | 39,62 | 6,77 | 6,77 |
| 80.00 | 80.00 | 6.00 | 2495 | 320,0 | 57,31 | 57,31 | 9,92 | 9,92 |
| 80.00 | 80.00 | 8.00 | 3284 | 320,0 | 73,73 | 73,73 | 12,92 | 12,92 |
| 85.00 | 50.00 | 5.00 | 1755 | 270,0 | 49,17 | 13,08 | 8,73 | 3,37 |
| 90.00 | 90.00 | 3.00 | 1434 | 360,0 | 43,36 | 43,36 | 6,53 | 6,53 |
| 100.00 | 100.00 | 10.00 | 5130 | 400,0 | 180,00 | 180,00 | 25,24 | 25,24 |
| 100.00 | 100.00 | 5.00 | 2633 | 400,0 | 96,73 | 96,73 | 13,22 | 13,22 |
| 100.00 | 20.00 | 2.00 | 637 | 240,0 | 23,99 | ,41 | 4,17 | ,23 |
| 100.00 | 30.00 | 2.00 | 691 | 260,0 | 27,17 | 1,36 | 4,48 | ,53 |
| 100.00 | 50.00 | 3.00 | 1191 | 300,0 | 47,57 | 8,61 | 7,26 | 2,13 |
| 100.00 | 50.00 | 4.00 | 1577 | 300,0 | 62,39 | 11,17 | 9,58 | 2,79 |
| 100.00 | 60.00 | 1.80 | 768 | 320,0 | 30,97 | 8,92 | 4,55 | 1,86 |
| 100.00 | 60.00 | 2.00 | 853 | 320,0 | 34,30 | 9,87 | 5,04 | 2,06 |
| 100.00 | 60.00 | 6.00 | 2495 | 320,0 | 96,57 | 26,99 | 14,53 | 5,81 |
| 110.00 | 30.00 | 2.00 | 745 | 280,0 | 35,20 | 1,38 | 5,34 | ,53 |
| 120.00 | 120.00 | 10.00 | 6210 | 480,0 | 318,53 | 318,53 | 36,91 | 36,91 |
| 120.00 | 20.00 | 2.00 | 745 | 280,0 | 39,70 | ,42 | 5,86 | ,24 |
| 120.00 | 40.00 | 3.00 | 1271 | 320,0 | 72,24 | 4,69 | 9,79 | 1,39 |
| 120.00 | 50.00 | 3.00 | 1353 | 340,0 | 77,88 | 8,95 | 10,19 | 2,16 |
| 120.00 | 60.00 | 2.00 | 961 | 360,0 | 56,03 | 10,30 | 7,07 | 2,09 |
| 125.00 | 80.00 | 8.00 | 4255 | 410,0 | 255,59 | 83,89 | 30,47 | 13,67 |
| 150.00 | 100.00 | 5.00 | 3308 | 500,0 | 293,58 | 108,58 | 28,47 | 13,90 |
| 180.00 | 27.00 | 6.00 | 3256 | 414,0 | 377,04 | 2,84 | 38,05 | 1,26 |
به اطلاعات بیشتری نیاز دارید؟
برای یک انتخاب عالی در کنار شما هستیم
درصورت نیاز به کسب اطلاعات فنی بیشتر یا مشاوره در خصوص طراحی و تولید پروفیل های اختصاصی، کارشناسان فنی ایراک آماده همکاری با شما هستند.
