در صنایع دریایی و شناورهای تندرو، هر کیلوگرم وزن اضافی می‌تواند بر سرعت، مصرف سوخت، ظرفیت حمل، پایداری و هزینه بهره‌برداری اثر بگذارد. به همین دلیل، انتخاب مصالح در صنعت کشتی‌سازی صرفاً یک تصمیم متالورژیکی نیست؛ بخشی از معماری عملکرد شناور است. پانل‌های آلومینیومی اکسترودی تقویت‌شده با ادغام پوسته و سخت‌کننده در یک مقطع پیوسته، تعداد قطعات و خطوط اتصال را کاهش می‌دهند و امکان ساخت عرشه‌ها، دیواره‌ها و سازه‌های فوقانی سبک‌تر را فراهم می‌کنند. بااین‌حال، موفقیت این راهکار به انتخاب دقیق آلیاژ، طراحی مسیر انتقال بار، کنترل جوش، پیشگیری از خوردگی گالوانیکی و رعایت الزامات مؤسسات رده‌بندی دریایی وابسته است.

در دریا، وزن فقط عدد نیست

در یک ساختمان ثابت، چند صد کیلوگرم افزایش وزن ممکن است با تقویت سازه جبران شود؛ اما در شناوری که باید بر آب شتاب بگیرد، موج را بشکافد و روزانه صدها کیلومتر حرکت کند، وزن به متغیری عملیاتی تبدیل می‌شود. افزایش جرم می‌تواند مصرف سوخت را بالا ببرد، شتاب‌گیری را کاهش دهد، آبخور را تغییر دهد و بخشی از ظرفیت حمل مسافر یا بار را اشغال کند.

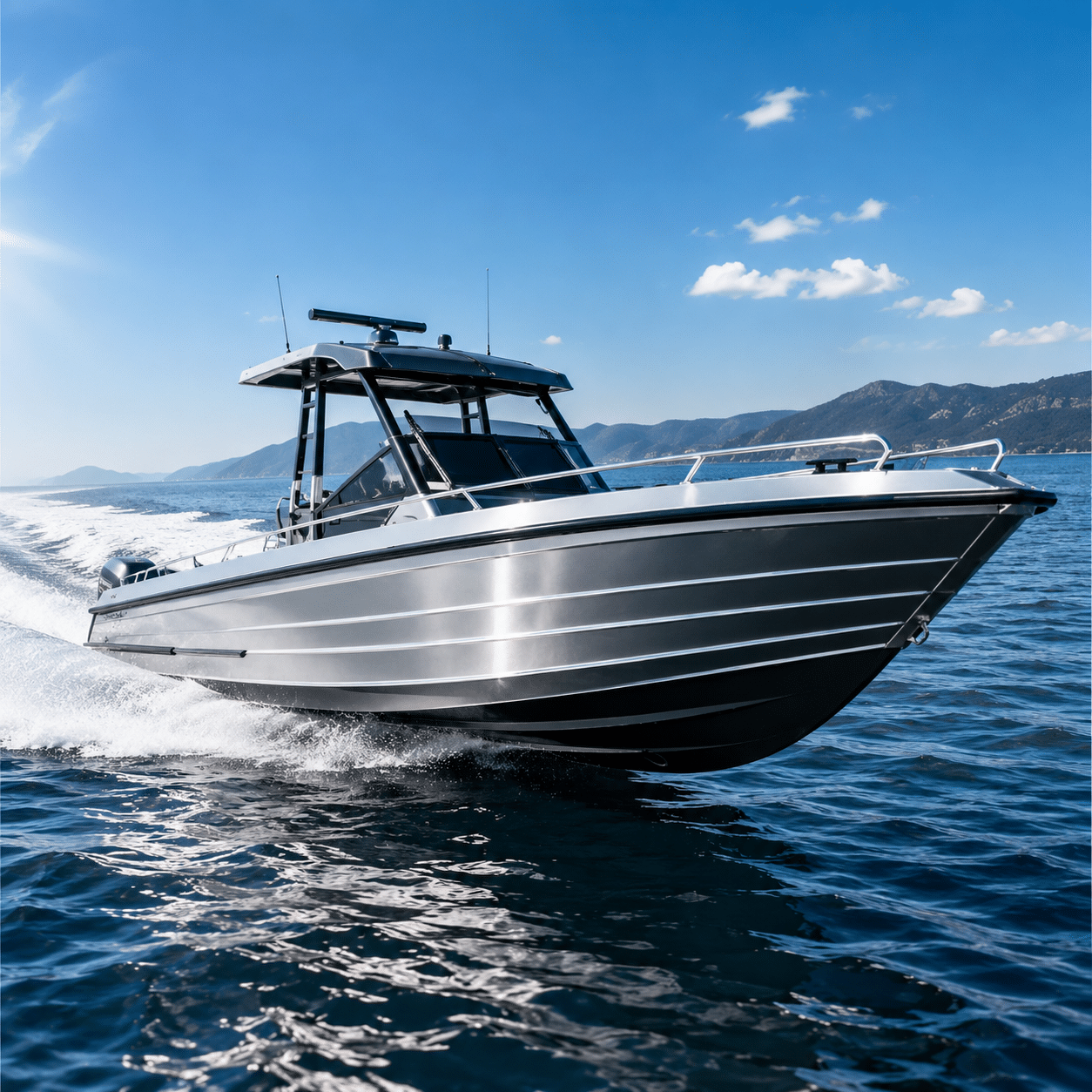

اهمیت وزن در شناورهای تندرو بیشتر است. این شناورها برای دستیابی به سرعت، به نسبت بالای توان به وزن نیاز دارند و سازه آن‌ها باید ضمن سبکی، بارهای متناوب ناشی از موج، ارتعاش، پیچش و ضربه‌های کوبشی را تحمل کند. بنابراین مهندس طراح نمی‌تواند فقط سبک‌ترین ماده را انتخاب کند؛ باید ماده‌ای را برگزیند که پس از ساخت، جوشکاری و سال‌ها تماس با محیط دریایی همچنان رفتار قابل‌پیش‌بینی داشته باشد.

آلومینیوم در این نقطه به یکی از مواد کلیدی کشتی‌سازی مدرن تبدیل شده است. بااین‌حال، مزیت آن فقط از چگالی پایین ناشی نمی‌شود. امکان تولید مقاطع چندحفره‌ای، پنل‌های یکپارچه، سخت‌کننده‌های داخلی و قطعات نزدیک به شکل نهایی از طریق اکستروژن، فرصت‌هایی ایجاد می‌کند که با ورق تخت و مونتاژ سنتی به‌سادگی در دسترس نیستند.

پانل اکسترودی آلومینیومی نمونه روشنی از این مزیت است. در این محصول، صفحه و سخت‌کننده به‌جای آنکه جداگانه تولید و سپس در طول‌های متعدد به یکدیگر جوش داده شوند، از ابتدا در قالب یک مقطع پیوسته شکل می‌گیرند.

نتیجه می‌تواند کاهش تعداد اجزا، کوتاه‌شدن زمان مونتاژ و بهبود تکرارپذیری هندسی باشد؛ مشروط بر آنکه طراحی از ابتدا بر اساس الزامات دریایی انجام شود.

پانل آلومینیومی اکسترودی تقویت‌شده چیست؟

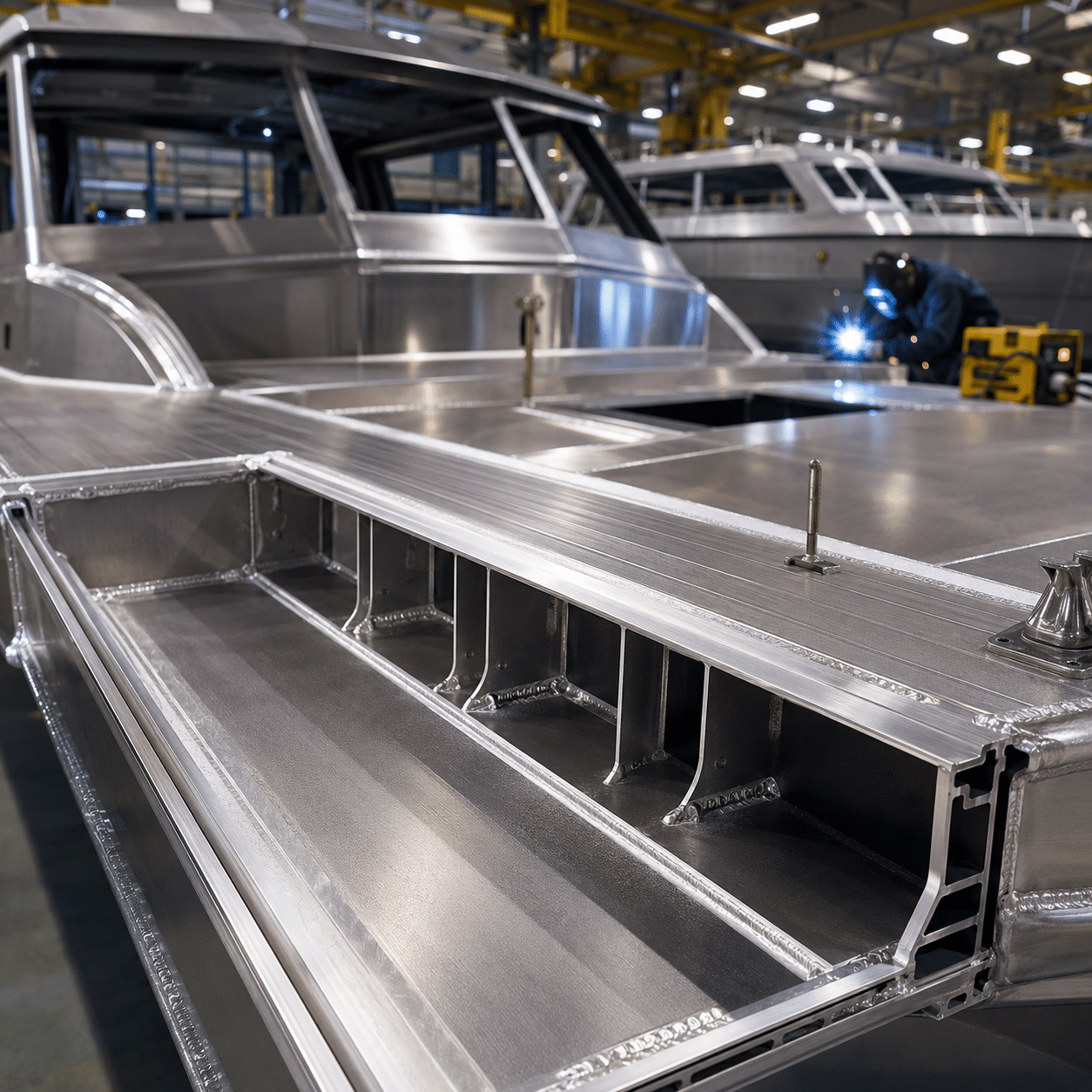

پانل اکسترودی تقویت‌شده مقطعی طویل است که یک سطح پوسته‌ای را با یک یا چند ریب، وب، محفظه یا سخت‌کننده طولی ترکیب می‌کند. این مقاطع ممکن است باز، نیمه‌بسته، جعبه‌ای یا خرپایی باشند و بر اساس محل استفاده در عرشه، دیواره، سقف سازه فوقانی یا بخش‌های داخلی شناور طراحی شوند.

در روش سنتی، ورق آلومینیومی روی مجموعه‌ای از تیرها یا سخت‌کننده‌های طولی قرار می‌گیرد و با خطوط جوش متعدد به آن‌ها متصل می‌شود. در پانل اکسترودی، بخشی از این مجموعه در یک عملیات تولید می‌شود. این ادغام به معنای حذف کامل جوشکاری نیست؛ پنل‌ها همچنان باید به یکدیگر و به قاب‌های عرضی متصل شوند، اما تعداد خطوط اتصال و حجم مونتاژ می‌تواند کاهش یابد.

مقطع اکسترودی آلومینیومی می‌تواند علاوه بر وظیفه سازه‌ای، عملکردهای دیگری نیز داشته باشد. مسیر نصب کابل، محل اتصال تجهیزات، شیار آب‌بندی، کانال زهکشی، لبه مناسب برای جوش و سطح نصب کف‌پوش را می‌توان در هندسه مقطع پیش‌بینی کرد. چنین رویکردی آلومینیوم را از یک ماده خام به بخشی از طراحی سیستم تبدیل می‌کند.

پانل اکسترودی برای تمام بخش‌های شناور مناسب نیست. ابعاد پرس، محدودیت عرض مقطع، قابلیت اکستروژن آلیاژ، جهت بارگذاری، تعمیرپذیری و هزینه قالب باید ارزیابی شوند.

کاربرد موفق زمانی شکل می‌گیرد که طراح شناور، متخصص سازه، مهندس جوش و تولیدکننده اکستروژن از مراحل اولیه پروژه با یکدیگر همکاری کنند.

چرا این موضوع با سبک‌سازی عمومی حمل‌ونقل تفاوت دارد؟

سبک‌سازی در خودروسازی یا واگن ریلی معمولاً با کاهش مصرف انرژی، بهبود شتاب و افزایش ظرفیت ارتباط دارد؛ اما محیط دریایی مجموعه متفاوتی از ریسک‌ها را تحمیل می‌کند. سازه شناور هم‌زمان در معرض بارهای چرخه‌ای، آب شور، رطوبت محبوس، اختلاف پتانسیل الکتروشیمیایی میان فلزات و محدودیت‌های سخت‌گیرانه ایمنی حریق قرار دارد.

عرشه یا سازه فوقانی در زمان حرکت فقط وزن تجهیزات را تحمل نمی‌کند. موج، ارتعاش موتور، پیچش بدنه، شتاب‌های عمودی و حرکت مسافران یا وسایل نقلیه، تنش‌هایی متغیر ایجاد می‌کنند. بنابراین مقطع باید نه‌تنها در آزمون کشش اولیه، بلکه در برابر خستگی، کمانش موضعی و آسیب تدریجی نیز رفتار مناسبی داشته باشد.

از سوی دیگر، اتصال اجزای آلومینیومی اغلب با جوشکاری انجام می‌شود. حرارت جوش می‌تواند خواص ناحیه اطراف اتصال را تغییر دهد و اگر طراحی صرفاً بر پایه استحکام فلز پایه انجام شده باشد، ظرفیت واقعی سازه بیش‌برآورد خواهد شد. این نکته در آلیاژهای عملیات حرارتی‌پذیر سری 6xxx اهمیت بیشتری دارد.

به همین دلیل، مقاله حاضر بر کاربرد عمومی از آلومینیوم در حمل‌ونقل تمرکز ندارد؛ موضوع اصلی آن چگونگی تبدیل یک پروفیل اکسترودی به عضو دریایی قابل‌اعتماد است.

وزن کمتر چگونه رفتار شناور را تغییر می‌دهد؟

کاهش وزن سازه فوقانی می‌تواند مرکز ثقل شناور را پایین‌تر بیاورد و به بهبود پایداری کمک کند. این مزیت در فری‌های مسافری، شناورهای چندبدنه و کشتی‌هایی که تجهیزات زیادی در طبقات بالا دارند، اهمیت بیشتری پیدا می‌کند. کاهش جرم در ارتفاع، اغلب از کاهش همان مقدار جرم در کف شناور ارزشمندتر است.

وزن کمتر می‌تواند ظرفیت قابل استفاده را نیز افزایش دهد. سازنده ممکن است کاهش جرم سازه را به ظرفیت مسافر، بار، سوخت یا تجهیزات بیشتر تبدیل کند. در شناورهای تجاری، این تصمیم مستقیماً با مدل اقتصادی بهره‌برداری ارتباط دارد.

در شناورهای پرسرعت، کاهش جرم به معنی نیروی کمتر برای شتاب‌گیری و حفظ سرعت است؛ اما رابطه وزن و مصرف انرژی خطی و یکسان برای تمام شناورها نیست. فرم بدنه، نوع پیشرانش، سرعت عملیاتی، شرایط مسیر و برنامه بارگیری تعیین می‌کنند که کاهش وزن تا چه اندازه به صرفه‌جویی سوخت تبدیل شود.

بنابراین ادعای سبکی نباید جای تحلیل مهندسی را بگیرد. مقطع آلومینیومی زمانی ارزشمند است که کاهش وزن آن پس از درنظرگرفتن اتصالات، عایق حریق، پوشش محافظ، تجهیزات نصب و تقویت‌های مورد نیاز همچنان معنادار باشد.

ادغام پوسته و سخت‌کننده؛ مزیت اصلی اکستروژن

یکی از پرهزینه‌ترین بخش‌های ساخت سازه دریایی، مونتاژ تعداد زیادی ورق، تیرچه و سخت‌کننده است. هر قطعه باید برش بخورد، در موقعیت صحیح قرار گیرد، مهار شود، جوش داده شود و سپس از نظر اعوجاج و کیفیت اتصال بررسی گردد.

در پنل اکسترودی، سخت‌کننده طولی بخشی از خود مقطع است. این یکپارچگی تعداد قطعات مجزا را کاهش می‌دهد و می‌تواند بخشی از جوش‌های طولی میان ورق و سخت‌کننده را حذف کند. حذف هر خط جوش فقط کاهش زمان نیست؛ کاهش احتمال اعوجاج، عیب جوش و تمرکز تنش نیز هست.

هندسه مقطع را می‌توان متناسب با بار تنظیم کرد. افزایش ارتفاع ریب در محل مناسب، ایجاد حفره بسته یا تغییر توزیع ضخامت می‌تواند ممان اینرسی را بدون افزایش متناسب وزن بالا ببرد. این قابلیت به مهندس اجازه می‌دهد ماده را در جایی قرار دهد که بیشترین اثر سازه‌ای را دارد.

بااین‌حال، مقطع پیچیده همیشه بهترین مقطع نیست. حفره‌های بسیار باریک، تغییرات ناگهانی ضخامت، وب‌های بلند و نسبت‌های نامناسب می‌توانند تولید را دشوار کنند یا جریان فلز در قالب را برهم بزنند. طراحی پروفیل آلومینیومی دریایی موفق باید میان عملکرد سازه‌ای و قابلیت اکستروژن تعادل برقرار کند.

انتخاب آلیاژ؛ چرا پاسخ واحدی وجود ندارد؟

در کشتی‌سازی، آلیاژ آلومینیوم سری 5000 و آلیاژ آلومینیوم سری 6000 هر دو کاربرد دارند، اما نقش و رفتار آن‌ها یکسان نیست. آلیاژهای آلومینیوم ـ منیزیم سری 5xxx مانند 5083 و 5383 به دلیل مقاومت مناسب در برابر محیط دریایی و رفتار قابل‌قبول پس از جوش، در ورق‌های بدنه، عرشه و برخی مقاطع دریایی جایگاه مهمی دارند.

آلیاژ 5083 عملیات حرارتی‌پذیر نیست و استحکام آن عمدتاً از محلول جامد منیزیم و کارسرد حاصل می‌شود. این ویژگی باعث می‌شود رفتار آن پس از جوشکاری با آلیاژهای رسوب‌سخت‌شونده متفاوت باشد. البته 5083 بیشتر به شکل ورق و پلیت شناخته می‌شود و تولید مقاطع اکسترودی پیچیده از آن باید از نظر هندسه، ضخامت و ظرفیت تولیدکننده بررسی شود.

آلیاژهای سری 6xxx مانند 6005A، 6061 و 6082 برای اکستروژن سازه‌ای مناسب‌تر هستند و امکان تولید مقاطع باز و بسته پیچیده‌تری را فراهم می‌کنند. این خانواده ترکیبی از استحکام، قابلیت ماشین‌کاری، جوش‌پذیری و مقاومت خوردگی ارائه می‌دهد. 6082 برای مقاطع سازه‌ای با استحکام بالاتر مورد توجه قرار می‌گیرد و 6005A نیز در مقاطع متوسط تا پیچیده کاربرد دارد.

انتخاب نهایی نباید با جمله ساده «آلیاژ دریایی کدام است؟» انجام شود. محل قطعه، نوع تماس با آب، روش اتصال، نیاز به جوشکاری، تنش طراحی، الزامات مؤسسه رده‌بندی، شکل مقطع و قابلیت تولید همگی باید در تصمیم دخالت داشته باشند. حتی تمپر، ضخامت و جهت نمونه‌برداری می‌توانند بر مقادیر قابل استفاده در طراحی اثر بگذارند.

جوشکاری؛ نقطه‌ای که خواص کاتالوگی به واقعیت سازه تبدیل می‌شوند

یک پروفیل ممکن است پیش از جوشکاری استحکام بالایی داشته باشد، اما سازه واقعی از مجموعه اتصالات تشکیل می‌شود. در جوشکاری آلومینیوم، حرارت ورودی ساختار متالورژیکی اطراف درز را تغییر می‌دهد و ناحیه متأثر از حرارت یا HAZ ایجاد می‌کند. در آلیاژهای سری 6xxx، رسوبات استحکام‌زا ممکن است در این ناحیه درشت یا حل شوند و سختی و استحکام کاهش یابد.

به همین دلیل، محاسبات سازه دریایی باید بر پایه خواص قابل قبول فلز پایه، فلز جوش و ناحیه متأثر از حرارت انجام شوند. استفاده مستقیم از استحکام نامی تمپر T6 برای تمام سطح مقطع جوش‌شده می‌تواند ارزیابی غیرواقعی ایجاد کند.

انتخاب سیم جوش نیز اهمیت دارد. مواد پرکننده سری 5xxx مانند 5183 و 5356 در اتصال بسیاری از آلیاژهای دریایی استفاده می‌شوند، اما انتخاب آن‌ها به ترکیب فلز پایه، استحکام مورد نیاز، دمای سرویس و احتمال ترک گرم وابسته است. دستورالعمل جوشکاری باید تأیید شود و جوشکاران نیز برای فرآیند مورد استفاده صلاحیت داشته باشند.

در ساخت پنل‌های طویل، ترتیب جوشکاری، مهاربندی، حرارت ورودی و سرعت حرکت بر اعوجاج اثر می‌گذارند. مزیت کاهش خطوط جوش در پنل اکسترودی زمانی حفظ می‌شود که اتصالات باقی‌مانده نیز با روش کنترل‌شده اجرا شوند.

اعوجاج؛ هزینه پنهان جوشکاری سازه‌های سبک

ضریب انبساط حرارتی آلومینیوم و هدایت حرارتی بالای آن باعث می‌شود کنترل تغییر شکل در جوشکاری اهمیت زیادی داشته باشد. پنل‌های نازک و طویل می‌توانند در اثر توزیع نامتقارن حرارت دچار موج، خمش یا پیچش شوند.

اعوجاج فقط مشکل ظاهری نیست. سطح ناصاف می‌تواند نصب کف‌پوش، عایق، تجهیزات داخلی یا قطعات آب‌بندی را دشوار کند. اصلاح مکانیکی یا حرارتی پس از ساخت نیز هزینه و ریسک آسیب به خواص ماده را افزایش می‌دهد.

طراحی اتصال مناسب، کاهش حجم جوش، استفاده از توالی متقارن، نگه‌دارنده‌های دقیق و کنترل فاصله قطعات از روش‌های مدیریت این مسئله هستند. مقطع اکسترودی می‌تواند با حذف تعدادی از جوش‌های مونتاژی، ریسک اعوجاج را کاهش دهد؛ اما جوش اتصال پنل‌ها همچنان باید در طراحی فرآیند جدی گرفته شود.

یکی از مزیت‌های همکاری زودهنگام با تولیدکننده اکستروژن، امکان طراحی لبه‌هایی است که آماده‌سازی اتصال و کنترل موقعیت را ساده‌تر می‌کنند. گاهی یک تغییر کوچک در شکل لبه مقطع می‌تواند زمان فیکسچرگذاری و مقدار ماشین‌کاری پیش از جوش را کاهش دهد.

بارهای ضربه‌ای و خستگی؛ دشمنانی که در آزمون کوتاه‌مدت دیده نمی‌شوند

شناورهای تندرو در شرایط موج می‌توانند ضربه‌های مکرری از سطح آب دریافت کنند. این پدیده که در بخش‌هایی از بدنه با عنوان Slamming شناخته می‌شود، بارهای کوتاه‌مدت اما شدیدی ایجاد می‌کند. در عرشه‌ها و سازه‌های فوقانی نیز ارتعاش و تغییرشکل بدنه به تنش‌های چرخه‌ای منجر می‌شود.

سازه‌ای که یک بار سنگین را تحمل می‌کند، لزوماً در برابر میلیون‌ها چرخه بار کوچک‌تر ایمن نیست. هندسه اتصال، کیفیت جوش، بریدگی‌ها، پایان ناگهانی سخت‌کننده و عیوب سطحی می‌توانند نقاط شروع ترک خستگی باشند.

پروفیل اکسترودی با یکپارچه‌کردن سخت‌کننده و پوسته، برخی اتصالات طولی حساس را حذف می‌کند؛ اما نقاط اتصال عرضی، بریدگی‌های نصب و انتهای پروفیل همچنان نیازمند طراحی دقیق هستند. حتی مقطع بسیار مقاوم، اگر با جزئیات نامناسب به قاب متصل شود، ممکن است عمر خستگی محدودی داشته باشد.

برای کاربرد دریایی، تحلیل تنش باید همراه با بررسی جزئیات ساخت انجام شود. کیفیت واقعی سازه از ترکیب طراحی، تولید، جوش و بازرسی حاصل می‌شود، نه از انتخاب آلیاژ آلومینیوم به‌تنهایی.

خوردگی در آب شور؛ چرا مقاومت طبیعی کافی نیست؟

آلومینیوم در تماس با هوا لایه اکسیدی محافظ تشکیل می‌دهد و در بسیاری از محیط‌های دریایی رفتار خوردگی مناسبی دارد. اما این مقاومت به معنای بی‌نیازی از طراحی ضدخوردگی نیست. آب شور، شکاف‌های بسته، رسوبات، رطوبت ماندگار و تماس با فلزات متفاوت می‌توانند شرایط موضعی نامطلوب ایجاد کنند.

یکی از ریسک‌های مهم، خوردگی گالوانیکی است. هنگامی که آلومینیوم با فلزی نجیب‌تر مانند فولاد زنگ‌نزن یا مس در حضور الکترولیت تماس الکتریکی داشته باشد، نرخ خوردگی آلومینیوم می‌تواند افزایش یابد. پیچ، براکت، کابل و تجهیزات متصل‌شده باید با عایق‌ها، پوشش‌ها و جزئیات مناسب از سازه آلومینیومی جدا شوند.

طراحی زهکشی نیز اهمیت دارد. حفره بسته‌ای که آب شور در آن باقی بماند، ممکن است از بیرون سالم به نظر برسد اما درون آن خوردگی موضعی پیشرفت کند. سوراخ‌های تخلیه، شیب مناسب و دسترسی برای شست‌وشو و بازرسی باید از مرحله طراحی مقطع پیش‌بینی شوند.

پوشش سطحی زمانی مؤثر است که همراه با آماده‌سازی مناسب، سیستم رنگ سازگار و نگهداری دوره‌ای استفاده شود. پوشش آسیب‌دیده یا اجرای نامناسب می‌تواند به ایجاد سلول‌های خوردگی موضعی کمک کند. بنابراین حفاظت خوردگی باید به‌عنوان یک سیستم دیده شود.

حفره‌های بسته؛ مزیت سازه‌ای یا محل پنهان آسیب؟

مقاطع جعبه‌ای و چندحفره‌ای نسبت سختی به وزن مطلوبی ایجاد می‌کنند و از مزیت‌های اصلی اکستروژن هستند. بااین‌حال، این هندسه در محیط دریایی نیازمند توجه ویژه است. ورود آب، بخار یا محلول‌های شست‌وشو به حفره‌ای که امکان تخلیه یا خشک‌شدن ندارد، می‌تواند بازرسی و نگهداری را دشوار کند.

بسته‌بودن کامل انتهای مقطع ممکن است از ورود رطوبت جلوگیری کند، اما فرآیند ساخت و تغییرات دما می‌توانند شرایط فشار داخلی یا میعان ایجاد کنند. در برخی طراحی‌ها، تخلیه و تهویه کنترل‌شده راهکار مناسب‌تری است؛ اما تصمیم نهایی باید بر اساس محل نصب و قواعد رده‌بندی گرفته شود.

در زمان جوشکاری مقاطع بسته، خروج گاز و ایمنی فرآیند نیز باید بررسی شود. محفظه کاملاً بسته در مجاورت حرارت می‌تواند خطر ایجاد کند. ترتیب بستن انتهای پروفیل و جزئیات جوش باید در دستورالعمل ساخت مشخص باشد.

بنابراین انتخاب مقطع بسته فقط بر مبنای استحکام کافی نیست. تعمیرپذیری، قابلیت بازرسی، زهکشی و رفتار آن در طول عمر شناور باید هم‌زمان ارزیابی شوند.

ایمنی حریق؛ محدودیتی که نمی‌توان با استحکام حل کرد

آلومینیوم ماده‌ای غیرقابل‌احتراق است، اما خواص مکانیکی آن با افزایش دما کاهش می‌یابد. به همین دلیل، غیرقابل‌اشتعال‌بودن فلز به‌تنهایی تضمین‌کننده مقاومت سازه در آتش نیست.

در سازه فوقانی فری‌های مسافری و شناورهای تندرو، عایق‌کاری، تقسیم‌بندی فضاها، زمان مقاومت اجزای جداکننده و جلوگیری از انتقال حرارت از موضوعات مهم طراحی هستند. نوع فضا در دو سوی دیوار یا عرشه، سطح خطر و مسیرهای تخلیه بر الزامات حفاظت حریق اثر می‌گذارند.

اگر پنل اکسترودی بخشی از عرشه، دیوار سازه‌ای یا مسیر خروج باشد، سیستم کامل شامل پروفیل، عایق، پوشش داخلی، اتصال و جزئیات لبه باید ارزیابی شود. افزودن عایق حریق نیز بر وزن نهایی و فضای قابل استفاده اثر می‌گذارد و باید در تحلیل مزیت سبک‌سازی لحاظ شود.

بنابراین مقایسه آلومینیوم و فولاد فقط بر پایه وزن خام ماده ناقص است. طراح باید وزن سازه نهایی، عایق‌ها، پوشش‌ها و الزامات ایمنی را مقایسه کند.

مؤسسات رده‌بندی چه نقشی در انتخاب پروفیل دارند؟

شناور تجاری صرفاً بر اساس نقشه داخلی سازنده تأیید نمی‌شود. مؤسسات رده‌بندی و مراجع دریایی برای مواد، طراحی سازه، جوشکاری، آزمون، بازرسی و مستندسازی الزامات مشخصی دارند.

برای مقاطع اکسترودی، ترکیب شیمیایی، تمپر، خواص کششی، ابعاد، روش نمونه‌برداری و قابلیت ردیابی باید مطابق مشخصات مورد پذیرش باشد. در پروژه‌های طبقه‌بندی‌شده، گواهی مواد و تأیید تولیدکننده اهمیت زیادی دارد.

قواعد سازه‌ای ممکن است پانل اکسترودی را مشابه ترکیب ورق و سخت‌کننده ارزیابی کنند. در این حالت، ضخامت پوسته میان ریب‌ها، فاصله مؤثر سخت‌کننده‌ها، کمانش وب‌ها و نحوه اتصال پنل‌ها باید کنترل شود.

تأیید آلیاژ به معنای تأیید خودکار هر مقطع نیست. حتی اگر ماده در فهرست آلیاژهای پذیرفته‌شده باشد، هندسه، ضخامت، کاربرد و روش اتصال نیز باید با الزامات پروژه سازگار باشند.

طراحی برای اکستروژن؛ چگونه از مقطع سنگین و پرهزینه جلوگیری کنیم؟

نخستین واکنش در برابر کمبود استحکام معمولاً افزایش ضخامت است؛ اما این روش می‌تواند مزیت وزن و هزینه اکستروژن را از بین ببرد. در بسیاری از موارد، تغییر هندسه مؤثرتر از افزودن یکنواخت ماده است.

افزایش ارتفاع سخت‌کننده، افزودن یک ریب کوچک، تغییر شعاع اتصال یا تبدیل مقطع باز به نیمه‌بسته می‌تواند سختی را افزایش دهد. بااین‌حال، هر تغییر باید از نظر جریان فلز، استحکام قالب، سرعت تولید و یکنواختی سردشدن بررسی شود.

تغییر ناگهانی ضخامت‌ها می‌تواند جریان اکستروژن را نامتعادل کند. گوشه‌های بسیار تیز و حفره‌های باریک نیز تولید قالب و کنترل ابعاد را دشوار می‌کنند. هدف طراحی باید ایجاد مقطعی باشد که هم روی نرم‌افزار تحلیل عملکرد داشته باشد و هم در خط تولید با ثبات ساخته شود.

پیش از نهایی‌کردن قالب، تحلیل اجزای محدود، بررسی قابلیت اکستروژن، نمونه‌سازی و آزمون مونتاژ توصیه می‌شود. هزینه اصلاح طراحی پیش از ساخت قالب بسیار کمتر از اصلاح هزاران متر پروفیل تولیدشده است.

کنترل کیفیت؛ از بیلت تا پنل نصب‌شده

کیفیت یک پروفیل دریایی از بیلت آلومینیوم آغاز می‌شود. ترکیب شیمیایی، تمیزی فلز، ساختار ریختگی و همگن‌سازی بر رفتار اکستروژن و خواص نهایی اثر دارند. در مقاطع چندحفره‌ای، کیفیت جوش‌های طولی ایجادشده در قالب نیز باید تحت کنترل باشد.

پس از اکستروژن، ابعاد بحرانی، ضخامت دیواره‌ها، تابیدگی، پیچش و صافی سطح اندازه‌گیری می‌شوند. نمونه‌های کشش، کنترل سختی و بررسی وضعیت عملیات حرارتی برای اطمینان از دستیابی به تمپر مورد نظر اهمیت دارند.

در مرحله ساخت شناور، کنترل کیفیت به آماده‌سازی سطح، برش، ماشین‌کاری، مونتاژ و جوشکاری گسترش می‌یابد. آزمون‌های غیرمخرب، کنترل چشمی، بررسی نفوذ و ارزیابی ابعادی پس از جوش بر اساس اهمیت اتصال انجام می‌شوند.

ردیابی باید ارتباط میان شماره ذوب، بیلت، بچ تولید، عملیات حرارتی و محل مصرف در شناور را حفظ کند. در پروژه‌های تخصصی، این مستندات بخشی از خود محصول هستند؛ نه کاغذهایی که پس از تولید تهیه شوند.

اقتصاد پروژه؛ چرا قیمت هر کیلوگرم معیار کافی نیست؟

پروفیل اختصاصی دریایی ممکن است در هر کیلوگرم گران‌تر از ورق یا مقطع عمومی باشد، اما تصمیم اقتصادی باید بر پایه هزینه کل ساخت گرفته شود. کاهش تعداد قطعات، خطوط جوش، ساعت مونتاژ، فیکسچرگذاری و اصلاح اعوجاج می‌تواند اختلاف قیمت ماده را جبران کند.

وزن کمتر نیز در طول عمر شناور ارزش ایجاد می‌کند. صرفه‌جویی سوخت، افزایش ظرفیت حمل و کاهش بار وارد بر تجهیزات پیشرانش بخشی از اقتصاد چرخه عمر هستند. البته این مزایا باید برای مسیر و پروفایل عملیاتی واقعی محاسبه شوند.

هزینه قالب، حداقل مقدار سفارش و ریسک تغییر طراحی از محدودیت‌های اکستروژن اختصاصی هستند. برای یک شناور منفرد با مصرف کم، قالب پیچیده ممکن است اقتصادی نباشد؛ اما در ساخت سریالی فری‌ها، قایق‌های خدماتی یا ماژول‌های استاندارد، هزینه ابزار میان تعداد بیشتری محصول تقسیم می‌شود.

ارزیابی حرفه‌ای باید چهار بخش را مقایسه کند: هزینه ماده، هزینه تبدیل و مونتاژ، اثر وزن در بهره‌برداری و هزینه نگهداری. تمرکز بر یکی از این بخش‌ها می‌تواند تصمیم نادرستی ایجاد کند.

تعمیرپذیری و نگهداری در طول عمر شناور

هر سازه دریایی سرانجام به بازرسی، تعمیر یا تغییر تجهیزات نیاز پیدا می‌کند. مقطع اختصاصی نباید آن‌قدر پیچیده باشد که تعمیر محلی آن در تعمیرگاه‌های دریایی غیرممکن شود.

دسترسی به سطح، امکان برش و تعویض بخش آسیب‌دیده، دسترسی به حفره‌ها و سازگاری با روش‌های جوش تعمیراتی باید بررسی شوند. در پنل‌های یکپارچه، آسیب موضعی نباید الزاماً به تعویض طول بسیار بزرگی از سازه منجر شود.

مستندات آلیاژ و تمپر برای تعمیر اهمیت دارند. استفاده از فلز پرکننده نامناسب یا اعمال حرارت بدون شناخت ماده می‌تواند اتصال ضعیفی ایجاد کند. حفظ اطلاعات فنی محصول در طول عمر شناور به اندازه کنترل اولیه تولید ارزش دارد.

طراحی تعمیرپذیر ممکن است در ابتدا تفاوت ظاهری کوچکی با طراحی بهینه صرفاً بر پایه وزن داشته باشد، اما در دوره بهره‌برداری می‌تواند توقف شناور و هزینه تعمیر را کاهش دهد.

فرصت صنعت دریایی برای تولیدکنندگان اکستروژن آلومینیوم

صنعت دریایی برای تولیدکننده پروفیل، بازار مقاطع عمومی نیست. مشتری این حوزه به گواهی ماده، ثبات خواص، تلرانس کنترل‌شده، قابلیت جوشکاری، مستندات فنی و همکاری مهندسی نیاز دارد.

فرصت‌ها فقط به پنل عرشه محدود نیستند. پروفیل‌های قاب، ریل، مسیر کابل، نردبان، پل دسترسی، دیواره داخلی، سازه صندلی، تجهیزات ساحلی و اجزای ماژولار نیز در این صنعت مصرف می‌شوند. بااین‌حال، هر کاربرد سطح متفاوتی از مسئولیت سازه‌ای و الزامات تأیید دارد.

برای ایراک، ورود حرفه‌ای به این حوزه باید مرحله‌ای باشد. توسعه ابتدا می‌تواند از اجزای غیرحیاتی یا نیمه‌سازه‌ای آغاز شود و با تکمیل زیرساخت کنترل کیفیت، گواهی مواد، آزمون جوش و همکاری با طراحان دریایی به مقاطع حساس‌تر گسترش یابد.

مزیت رقابتی واقعی در این صنعت، صرفاً داشتن پرس اکستروژن نیست. توانایی تبدیل نیاز سازه‌ای به مقطع تولیدپذیر، کنترل مواد و ارائه پرونده فنی قابل‌اعتماد است که تولیدکننده را به شریک زنجیره تأمین کشتی‌سازی تبدیل می‌کند.

جمع‌بندی

یک مقطع سبک زمانی ارزشمند است که در دریا قابل اعتماد بماند

پانل آلومینیومی اکسترودی تقویت‌شده می‌تواند ساخت عرشه و سازه فوقانی شناورهای تندرو را متحول کند. ادغام پوسته و سخت‌کننده، کاهش تعداد قطعات، کم‌شدن خطوط جوش و امکان توزیع هدفمند ماده، ظرفیت بالایی برای سبک‌سازی و صنعتی‌سازی ساخت ایجاد می‌کند.

اما در کاربرد دریایی، وزن پایین به‌تنهایی موفقیت نیست. انتخاب آلیاژ باید با محیط، جوش، بارگذاری و قواعد رده‌بندی هماهنگ باشد. خواص ناحیه متأثر از حرارت، اعوجاج، خستگی، خوردگی گالوانیکی، زهکشی حفره‌ها و حفاظت حریق بخشی از طراحی محصول هستند.

تولیدکننده حرفه‌ای پروفیل دریایی فقط مقطع را از قالب خارج نمی‌کند؛ او باید ثبات آلیاژ، تمپر، ابعاد، کیفیت سطح، قابلیت ردیابی و رفتار محصول در مونتاژ را تضمین کند. از سوی دیگر، طراح شناور باید از ظرفیت‌های اکستروژن استفاده کند بدون آنکه تعمیرپذیری و تولیدپذیری را قربانی پیچیدگی هندسی کند.

در نهایت، ارزش پانل اکسترودی در مقدار آلومینیوم آن نیست؛ در تعداد مسائلی است که با یک مقطع مهندسی‌شده حل می‌کند. مقطعی که وزن را کاهش دهد، مونتاژ را ساده کند و پس از سال‌ها تماس با آب شور همچنان عملکرد سازه‌ای خود را حفظ کند، به یک جزء راهبردی در شناور مدرن تبدیل می‌شود.
