تحلیل خستگی پروفیل‌های آلومینیومی در شاسی تریلرها

در این مقاله از دانشنامه آلومینیوم ایراک، رفتار خستگی (Fatigue) در پروفیل‌های آلومینیومی اکسترود مورد استفاده در شاسی تریلر و نیمه‌تریلرهای باری سنگین تحلیل می‌شود. با تکیه بر استانداردهای طراحی مانند Eurocode 9 (EN 1999-1-3)، داده‌های میدانی از شاسی تریلرهای آلومینیومی و نتایج آزمون‌های خستگی آلیاژهای سری 5xxx و 6xxx، نشان می‌دهیم که چگونه می‌توان با انتخاب آلیاژ آلومینیوم مناسب، طراحی هندسی بهینه و کنترل کیفیت جوش و اتصالات، عمر خستگی شاسی را افزایش داد و در عین حال از مزیت‌های سبک‌سازی، افزایش ظرفیت بار و کاهش CO₂ بهره‌مند شد.

۱. چرا خستگی در شاسی تریلر آلومینیومی حیاتی است؟

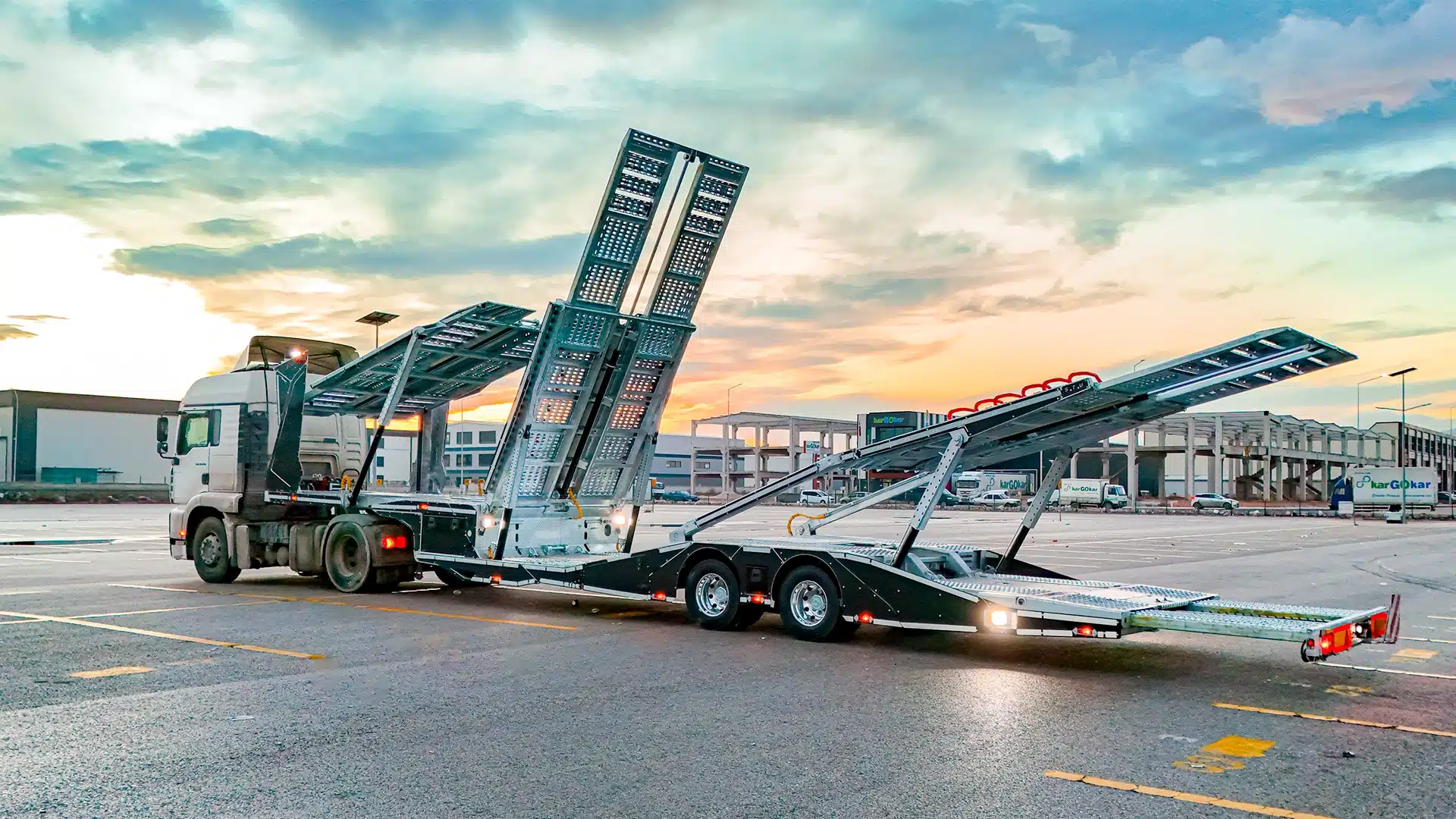

شاسی تریلر و نیمه‌تریلرهای باری سنگین، در واقع «ستون فقرات» سامانه حمل‌ونقل جاده‌ای هستند. این شاسی‌ها:

• بارهای سنگین و تکرارشونده را در مسافت‌های طولانی تحمل می‌کنند؛
• به‌طور مداوم تحت سیکل‌های خمشی، پیچشی و ارتعاشی ناشی از ناهمواری جاده، ترمز، شتاب و مانور قرار دارند؛
• و طول عمر هدف آن‌ها معمولاً در مقیاس صدها هزار تا بیش از یک میلیون کیلومتر تعریف می‌شود.

در این شرایط، شکست خستگی (Fatigue Failure) مهم‌ترین مکانیزم ناپایداری سازه‌ای است. ترک‌های خستگی اغلب در:

• نواحی تمرکز تنش در مقاطع پروفیلی،
• اطراف جوش‌ها و ناحیه تحت‌تأثیر حرارت (HAZ)،
• سوراخ‌ها، تقاطع‌ها و نقاط اتکای تعلیق

شروع می‌شوند و در صورت عدم کنترل، می‌توانند به شکست ناگهانی عضو سازه‌ای و خروج تریلر از سرویس منجر شوند. در مقاله ایی با عنوان “طراحی شاسی تریلر نیمه سنگین و مقاومت در برابر خستگی بر اساس داده‌های آزمایش میدانی” این موضوع به صورت تحلیل داده‌های آماری و میدانی بررسی شده است.

از سوی دیگر، آلومینیوم در شاسی تریلر یک مزیت کلیدی دارد: کاهش «وزن مرده» شاسی و افزایش ظرفیت بار مجاز. در اروپا، با توجه به محدودیت قانونی وزن کل کامیون و تریلر، هر کیلوگرم کاهش وزن سازه‌ای، به معنای یک کیلوگرم بار بیشتر است.انجمن آلومینیوم اروپا European Aluminium گزارش می‌دهد که استفاده از شاسی و سازه‌های آلومینیومی در کامیون و تریلر می‌تواند به کاهش وزن تا حدود ۲ تن در یک کامیون مفصل‌دار منجر شود، که در طول عمر وسیله، صرفه‌جویی قابل‌توجه در CO₂ و هزینه سوخت ایجاد می‌کند.

بنابراین مسئله اصلی این است: چگونه می‌توان در شاسی آلومینیومی، ضمن بهره‌گیری از مزیت سبک‌سازی، خستگی را به‌صورت مهندسی‌شده کنترل و مدیریت کرد؟

۲. مفاهیم پایه خستگی در سازه‌های آلومینیومی تریلر

۲.۱. خستگی و منحنی‌های S–N

خستگی به زبان ساده یعنی شکست تدریجی تحت بارگذاری تناوبی، در تنش‌هایی پایین‌تر از حد تسلیم. در تحلیل خستگی شاسی، معمولاً از روش S–N (Wöhler) استفاده می‌شود:

• S (Stress): دامنه یا محدوده تنش تناوبی؛
• N (Number of Cycles): تعداد سیکل تا شکست.

برای آلیاژها و جزئیات مختلف (مثل جوش طولی، جوش گوشه، اتصال پروفیل به صفحه تقویتی و …) منحنی‌های S–N از آزمون خستگی آزمایشگاهی استخراج شده و در قالب رده‌های خستگی (Fatigue Categories) در استانداردها ارائه می‌شوند.

در آلومینیوم، بر خلاف برخی فولادها، حد خستگی مطلق (Endurance Limit) تعریف نمی‌شود؛ یعنی با کاهش تنش به زیر مقدار خاصی، شکست خستگی تضمین‌نشده نیست، بلکه احتمال آن کاهش می‌یابد. به همین دلیل، در استانداردهای طراحی آلومینیوم، همواره N تا مقیاس ۱۰⁷ یا ۱۰⁸ سیکل در نظر گرفته می‌شود.

۲.۲. Eurocode 9 و طراحی خستگی سازه‌های آلومینیومی

استاندارد EN 1999-1-3 (Eurocode 9 – Fatigue of aluminium structures) مرجع اصلی طراحی خستگی سازه‌های آلومینیومی در اروپا است. این استاندارد:

• روش‌های Safe-Life Design (بر اساس منحنی S–N)،
• Damage Tolerant Design (بر اساس مکانیک شکست و رشد ترک)،
• و Design Assisted by Testing (طراحی با کمک آزمون‌های میدانی)

را معرفی و برای جزئیات جوشی و غیرجوشی، رده‌های خستگی استاندارد (Detail Categories) ارائه می‌کند.

در طراحی خستگی شاسی تریلر آلومینیومی، استفاده از Eurocode 9 به مهندس اجازه می‌دهد بین:

• شکل مقطع پروفیل،
• نوع و کیفیت جوش،
• و طیف بارگذاری واقعی (Spektrum بار)

یک پل محاسباتی قابل‌اعتماد برقرار کند.

۳. آلیاژها و پروفیل‌های آلومینیومی متداول در شاسی تریلر

۳.۱. آلیاژهای سری 5xxx: ستون اصلی شاسی تریلر

در صنعت کامیون و تریلر، بسیاری از تولیدکنندگان از آلیاژهای سری 5xxx (Al–Mg) برای شاسی و اجزای محافظ استفاده می‌کنند؛ این آلیاژها ترکیب مناسبی از:

• استحکام متوسط تا بالا،
• مقاومت بسیار خوب به خوردگی در محیط‌های جاده‌ای و نمکی،
• جوش‌پذیری عالی،
• شکل‌پذیری مناسب

را ارائه می‌دهند.

شرکت‌هایی فعال در حوزه ورق و پروفیل آلومینیوم برای کامیون و تریلر اشاره می‌کنند که آلیاژهای 5083 و 5454 از آلیاژهای ستون‌فقرات در ساخت تانکرها، کف‌ها و تیرهای شاسی هستند.

۳.۲. آلیاژهای سری 6xxx: پروفیل‌های اکسترود سازه‌ای

برای پروفیل‌های اکسترود در تیرهای طولی، تیرهای عرضی و مقاطع جانبی شاسی، آلیاژهای سری 6000 (Al–Mg–Si) مانند 6005A، 6061، 6063، 6082 به‌طور گسترده استفاده می‌شوند؛ این آلیاژها:

• قابل عملیات حرارتی (T6/T64 و…) هستند؛
• نسبت استحکام به وزن خوبی دارند؛
• و در آزمون‌های خستگی، در صورت طراحی و جوش‌کاری مناسب، عملکرد قابل قبولی نشان داده‌اند.

مطالعه‌ای روی آلیاژ 6005A-T6 نشان داده است که خواص مکانیکی و مقاومت خستگی این آلیاژ، تحت اثر «خستگی–پیرسازی (Fatigue Aging)» به‌مرور تخریب می‌شود و لازم است در تحلیل عمر، تغییرات تدریجی خواص در نظر گرفته شود.

۴. منابع بارگذاری و طیف‌های تنش در شاسی تریلر

۴.۱. بارهای استاتیکی و دینامیکی

شاسی تریلر تحت ترکیبی از بارها قرار دارد:

• بارهای استاتیکی ناشی از وزن بار و خود شاسی؛
• بارهای دینامیکی ناشی از عبور از ناهمواری‌ها، مانورها، ترمز و شتاب، و اثرات اینرسی بار؛
• بارهای متمرکز زیر پایه‌های بار (مثلاً مخازن، کانتینرها، سیلو و …).

در یک مطالعه میدانی بر روی شاسی نیمه‌تریلر، با اندازه‌گیری‌های تنش در حین حرکت روی جاده ناهموار، طیف بارگذاری واقعی برای تحلیل خستگی استخراج شده و نشان داده شد که بیشترین دامنه‌های تنش، در محل اتصال تیرهای عرضی به تیرهای طولی و نواحی اتصال به محور رخ می‌دهد.

۴.۲. اهمیت طیف بار واقعی (Spectral Loading)

در بسیاری از طراحی‌های قدیمی، برای تحلیل خستگی از حالات بار ساده‌شده (مثلاً بار یکنواخت با ضریب دینامیکی ثابت) استفاده می‌شد. اما در طراحی شاسی تریلر آلومینیومی، به دلیل حساسیت بالاتر به خستگی نسبت به سازه‌های فولادی سنتی، توصیه می‌شود:

• از داده‌های میدانی (Field Test Data) برای استخراج طیف بار واقعی استفاده شود؛
• طیف بار در قالب هیستوگرام بار (Rainflow Counting) برای تحلیل بر اساس منحنی S–N استفاده شود؛
• شرایط بحرانی مانند جاده‌های بد، سرعت‌های خاص، بارگذاری نامتقارن به‌صورت جداگانه تحلیل شوند.

این رویکرد باعث می‌شود پیش‌بینی عمر خستگی، نزدیک‌تر به واقعیت بهره‌برداری باشد و نقاط بحرانی شاسی به‌درستی شناسایی شوند.

۵. روش‌های تحلیل خستگی پروفیل‌های آلومینیومی در شاسی تریلر

۵.۱. زنجیره‌ی تحلیل: از FEA تا منحنی S–N

یک فرآیند رایج در تحلیل خستگی شاسی آلومینیومی عبارت است از:

1. مدل‌سازی اجزای محدود (FEA) شاسی (سه‌بعدی با المان‌های پوسته/جامد) تحت طیف‌های بار کلیدی؛
2. استخراج تاریخچه تنش در نقاط بحرانی (به‌ویژه اطراف جوش‌ها، اتصالات پیچ/پرچ و تغییر مقطع‌ها)؛
3. تبدیل تاریخچه تنش به طیف چرخه‌ها با استفاده از روش‌هایی مانند Rainflow؛
4. استفاده از منحنی‌های S–N متناسب با دسته جزئیات (Detail Category) بر اساس Eurocode 9 و راهنماهای طراحی آلومینیوم در وسایل نقلیه؛
5. محاسبه عمر خستگی معادل بر اساس قوانین جمع آسیب (Palmgren–Miner).

۵.۲. خصوصیات خستگی جوش‌ها و HAZ

پروفیل‌های آلومینیومی در شاسی تریلر معمولاً به‌صورت جوشی به یکدیگر و به صفحات تقویتی متصل می‌شوند. کیفیت خستگی در این نواحی به‌شدت وابسته به:

• نوع جوش (MIG، TIG، FSW و …)،
• کیفیت سطحی در پای جوش (Toe)،
• نسبت تنش محوری و برشی،
• و وجود عیوبی مانند تخلخل، عدم نفوذ، ترک‌های ریز

است.

مطالعه‌ای روی جوش T شکل آلیاژ 6082 با فرآیند MIG نشان داده است که مکانیزم اصلی شکست خستگی در جوش‌های دارای عدم نفوذ، از ناحیه‌ی حفره‌ها و عیوب داخلی شروع می‌شود و رشد ترک در مرز جوش–فلز پایه رخ می‌دهد.

در Eurocode 9، برای جزئیات مختلف جوش آلومینیومی، رده‌های خستگی متفاوت تعریف شده است (مثلاً 40، 50، 56 MPa و … برای ۲ میلیون سیکل)، که مستقیماً در طراحی شاسی تریلر قابل استفاده است.

۵.۳. روش‌های پیشرفته: طراحی Damage Tolerant

در کاربردهای بحرانی (مثلاً تریلرهای مخزن تحت فشار، کاربردهای معدنی بسیار سنگین یا ناوگان با Duty Cycle شدید) می‌توان از رویکرد Damage Tolerant استفاده کرد:

• فرض می‌شود نقص اولیه‌ای با اندازه مشخص در جزئیات وجود دارد؛
• رشد ترک بر اساس قانون Paris–Erdogan و منحنی‌های da/dN–ΔK برای آلیاژ/جوش مورد نظر مدل می‌شود؛
• برنامه بازرسی (Inspection) بر اساس نرخ رشد ترک و زمان رسیدن به طول بحرانی طراحی می‌شود.

این رویکرد در استاندارد EN 1999-1-3 نیز به‌عنوان گزینه‌ای در کنار Safe-Life معرفی شده است.

۶. مقایسه عملکرد خستگی شاسی آلومینیومی و فولادی

۶.۱. وزن، ظرفیت بار و خستگی

European Aluminium و سایر مطالعات نشان می‌دهند که استفاده از آلومینیوم در کامیون‌ها، تریلرها و نیمه‌تریلرها می‌تواند:

• وزن سازه‌ای را تا حدود ۳۰–۴۰٪ کاهش دهد؛
• در یک کامیون مفصل‌دار، کاهش وزن حدود ۲ تن، منجر به کاهش انتشار CO₂ در طول عمر تا چند ده تُن می‌شود؛
• و ظرفیت بار مجاز را در محدوده وزن قانونی افزایش دهد.

از دید خستگی، کاهش وزن به‌خودی‌خود دو اثر دارد:

1. افزایش نسبت تنش به بار (برای طرح‌های بسیار سبک، مقاطع ظریف‌تر → تنش بالاتر)،
2. کاهش تعداد سیکل‌های بارگذاری در سطح نزدیک به تحمل نهایی به واسطه امکان کاهش تعداد سفرها (به‌دلیل ظرفیت بار بالاتر).

طراحی خوب خستگی یعنی یافتن نقطه‌ی بهینه بین این دو اثر: پروفیلی که به‌قدر کافی سبک و در عین حال از نظر خستگی امن باشد.

۶.۲. دوام در محیط‌های خورنده

فولاد در شاسی تریلر، در صورت حفاظت ناکافی، به‌سرعت در محیط‌های جاده‌ای مرطوب و نمکی دچار خوردگی می‌شود؛ خوردگی موضعی می‌تواند تنش‌های موضعی را تشدید و عمر خستگی را کاهش دهد.

آلومینیوم با لایه اکسید طبیعی و در صورت اعمال پوشش مناسب (آنودایز یا رنگ)، رفتار خوردگی بسیار بهتری در محیط‌های جاده‌ای دارد و این مسئله در دوام خستگی در سرویس واقعی نقش مثبت دارد؛ زیرا:

• ترک‌های خستگی کمتر از نواحی خوردگی موضعی شروع می‌شوند،
• ضخامت مؤثر مقاطع در طول زمان کمتر کاهش می‌یابد.

۷. راهبردهای طراحی و ساخت برای بهبود خستگی پروفیل آلومینیومی شاسی

۷.۱. بهینه‌سازی هندسه پروفیل

در طراحی پروفیل‌های آلومینیومی شاسی تریلر باید به‌صورت جدی روی شکل مقطع کار شود:

• استفاده از مقاطع چندحفره‌ای (Multi-Chamber) برای افزایش ممان اینرسی و کاهش تنش‌های خمشی؛
• حذف یا نرم‌کردن گوشه‌های تیز و استفاده از شعاع‌های مناسب برای کاهش تمرکز تنش؛
• طراحی بازشوها، سوراخ‌ها و محل اتصال قطعات به‌گونه‌ای که خطوط جریان تنش (Stress Flow) تا حد امکان یکنواخت باشد.

۷.۲. طراحی جزئیات جوشی با تمرکز بر خستگی

بر اساس Eurocode 9 و راهنماهای صنعتی، برای افزایش عمر خستگی جوش‌ها در شاسی آلومینیومی:

• تا حد امکان از جوش‌های در ناحیه تنش‌های بالا پرهیز و جوش‌ها به نواحی با تنش کمتر منتقل شوند؛
• طول جوش‌ها به‌صورت منطقی انتخاب و از «جوش‌دهی بیش از حد» که خود تمرکز تنش ایجاد می‌کند، پرهیز شود؛
• کیفیت سطح پای جوش (toe) با عملیات‌هایی مانند سنگ‌زنی بهبود یابد؛
• برای اتصال طولی‌های بلند، استفاده از Friction Stir Welding (FSW) به‌عنوان گزینه‌ای با کیفیت خستگی بالاتر در نظر گرفته شود.

۷.۳. کنترل کیفیت تولید و برنامه پایش در سرویس

خستگی یک پدیده‌ی پراکنده و وابسته به جزییات است؛ بنابراین:

• کنترل کیفیت تولید (WPS، PQR، آزمون‌های غیرمخرب NDT) در جوشکاری آلومینیوم باید بسیار جدی گرفته شود؛
• نقاط شناخته‌شده‌ی بحرانی (مثلاً اتصال تیر طولی به قلاب یدک، اتصال به پایه محور، اتصال مقاطع جانبی) باید در برنامه‌ی بازرسی دوره‌ای قرار گیرند؛
• استفاده از روش‌های پایش وضعیت (Structural Health Monitoring) با حسگرهای کرنش‌سنج در ناوگان سنگین، به‌ویژه برای مشتریان بزرگ، می‌تواند ابزار قدرتمندی برای مدیریت خستگی شاسی باشد.

۸. جمع‌بندی

خستگی در شاسی تریلر و نیمه‌تریلرهای باری سنگین، یک چالش فنی اجتناب‌ناپذیر است؛ اما با استفاده از:

• پروفیل‌های آلومینیومی اکسترود مهندسی‌شده،
• آلیاژهای مناسب سری 5xxx و 6xxx،
• طراحی مبتنی بر Eurocode 9 و منحنی‌های S–N معتبر،
• جزئیات جوشی بهینه و کنترل کیفیت ساخت،

می‌توان شاسی‌های آلومینیومی ساخت که:

• وزن کمتر و در نتیجه ظرفیت بار بیشتر و مصرف سوخت/انرژی کمتر دارند؛
• در طول عمر بهره‌برداری، از نظر خستگی و خوردگی، قابلیت اطمینان بالایی ارائه می‌دهند؛
• و از منظر اقتصاد چرخشی و پایداری محیط‌زیستی، نسبت به شاسی‌های فولادی سنتی مزیت دارند.

راه‌حل‌های مهندسی در سطح سیستم:

• توسعه‌ی سری پروفیل‌های اختصاصی شاسی تریلر (تیرهای طولی، عرضی، مقاطع جانبی، مقاطع کف و …)،
• طراحی مشترک با سازندگان تریلر برای بهینه‌سازی خستگی و وزن،
• ارائه‌ی راهنماهای فنی (Design Guides) و داده‌های آزمون خستگی مخصوص پروفیل‌های ایراک.

این رویکردها، ایراک را در زنجیره ارزش حمل‌ونقل جاده‌ای، از یک تأمین‌کننده‌ی مواد، به یک شریک مهندسی و فناوری در حوزه شاسی آلومینیومی تبدیل می‌کند.

فهرست منابع

1. Horn, R. – Semitrailer Chassis Design against Fatigue on the Basis of Field Test Data

2. European Aluminium – Aluminium in Use – Trucks and Trailers

3. Aluminium in Commercial Vehicles – Technical Guide

4. EN 1999-1-3: Eurocode 9 – Design of Aluminium Structures – Part 1-3: Structures Susceptible to Fatigue

5. EN 1999-1-3:2023 – Design of Aluminium Structures – Part 1-3: Structures Susceptible to Fatigue

6. Ranes, M. – Fatigue properties of as-welded AA6005 and AA6082 aluminium alloys

7. Duan, C. et al. – Study on Microstructure and Fatigue Damage Mechanism of 6082 Aluminum Alloy Welded Joints

8. Article – Fatigue Strength Prediction and Degradation Behavior of 6005A-T6 Aluminum Alloy Considering Fatigue Aging Effects

9. Speira – Which aluminium alloys are best suited for truck trailers and semi-trailers?

10. Haomei – Structural Aluminum Profiles for Trucks: Save Weight and Improve Performance

11. Elliff Trailers – Are Aluminum Trailers Safe?

12. SSC-410 – Fatigue of Aluminum Structural Welds in Ship Structures (مبنای رفتار خستگی جوش‌های آلومینیومی)

13. European Commission – CO₂ and Road Transport – Aluminium in Trucks
