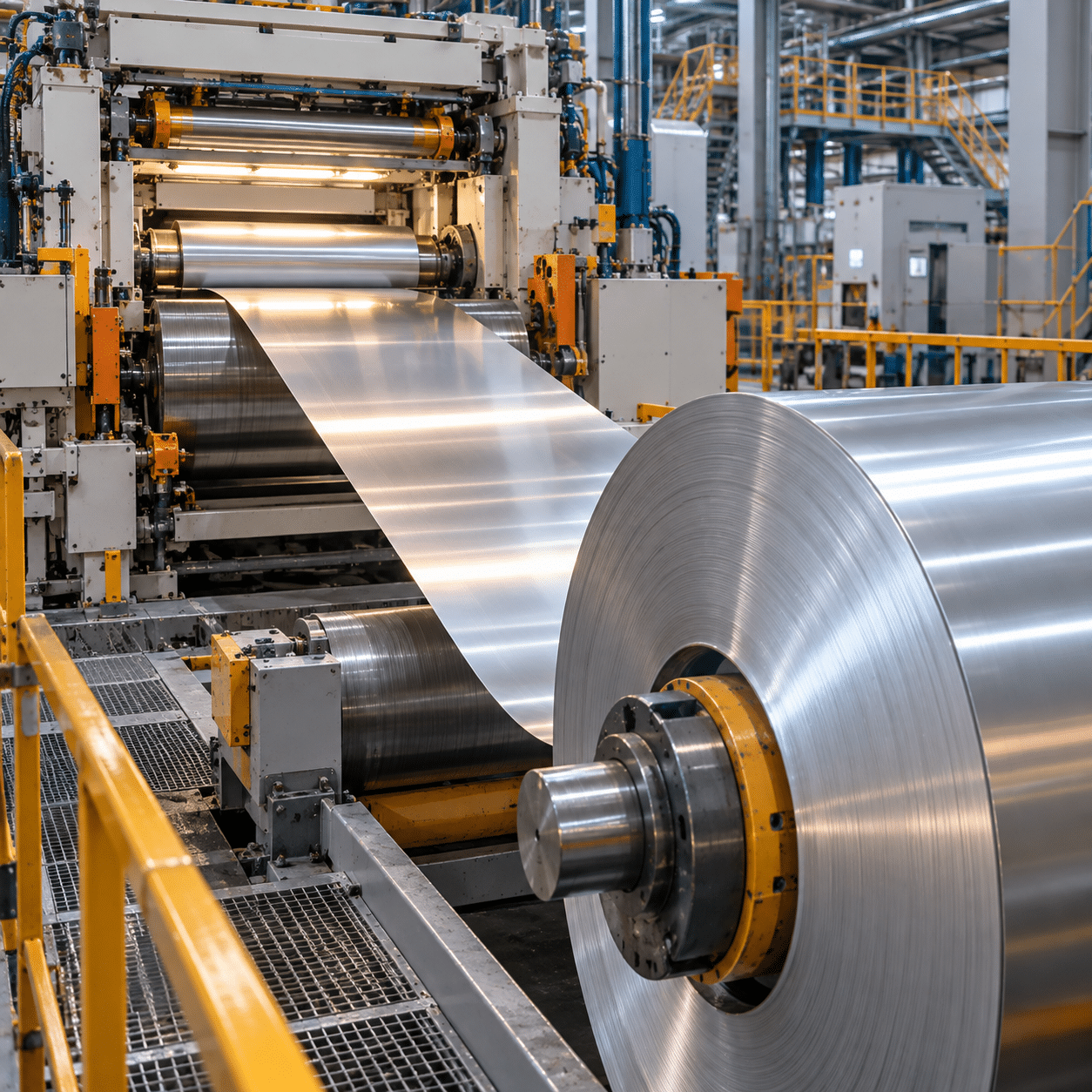

ریخته‌گری پیوسته آلومینیوم چیست؟

بخش مهمی از هزینه تولید ورق آلومینیوم پیش از آنکه فلز وارد نورد سرد شود شکل می‌گیرد. در مسیر متعارف، مذاب به تختال ضخیم تبدیل می‌شود؛ دو سر تختال بریده و سطح آن اسکالپ می‌شود؛ سپس همگن‌سازی، پیش‌گرمایش و چند مرحله نورد گرم انجام می‌گیرد. هر مرحله به کوره، حمل ماده، زمان، انرژی، سرمایه و کنترل کیفیت نیاز دارد. ریخته‌گری پیوسته تلاش می‌کند این مسیر طولانی را کوتاه کند و فلز مذاب را مستقیماً به نواری نزدیک‌تر به ضخامت نهایی تبدیل کند.

اما کوتاه‌ترشدن خط تولید به معنی ساده‌شدن علم فرایند نیست. در ریخته‌گری پیوسته، انجماد، انتقال حرارت، جریان مذاب و تغییر شکل گرم در فاصله‌ای بسیار کوتاه رخ می‌دهند. نوسان جزئی دمای مذاب، ارتفاع حوضچه، سرعت غلتک یا کیفیت روان‌کار می‌تواند به جدایش خط مرکزی، ترک لبه، نوارهای سطحی، ناهمگنی بافت و تغییر خواص نهایی منجر شود. مزیت اقتصادی این فناوری فقط زمانی تحقق پیدا می‌کند که پنجره فرایند پایدار و متناسب با آلیاژ و محصول هدف طراحی شده باشد.

این مقاله سازوکار ریخته‌گری پیوسته آلومینیوم، تفاوت آن با DC Casting، فناوری‌های دوغلتکه و دوتسمه‌ای، اثر پارامترها بر ریزساختار، عیوب، کنترل کیفیت، اقتصاد سرمایه‌گذاری، انرژی و محیط‌زیست را یکپارچه بررسی می‌کند. هدف، معرفی یک ماشین خاص نیست؛ هدف آن است که مدیر تولید، متالورژیست، سرمایه‌گذار و خریدار صنعتی بتوانند تشخیص دهند این فناوری برای کدام محصول مزیت دارد و در چه شرایطی انتخاب نامناسبی است.

ریخته‌گری پیوسته آلومینیوم چگونه تعریف می‌شود؟

ریخته‌گری پیوسته خانواده‌ای از فرایندهاست که در آن مذاب با جریان تقریباً مداوم وارد قالب متحرک یا ناحیه انجماد می‌شود و محصول جامد یا نیمه‌جامد بدون توقف چرخه‌ای از سوی دیگر خارج می‌شود. محصول می‌تواند نوار تخت، مفتول، میله، ورق اولیه یا مقطع خاص باشد. ویژگی تعیین‌کننده، پیوند مداوم میان تغذیه مذاب، انجماد و خروج محصول است.

در صنعت آلومینیوم، اصطلاح Continuous Casting گاهی با هر فرایندی که شمش‌های بلند تولید می‌کند مخلوط می‌شود. این کاربرد واژه دقیق نیست. ریخته‌گری مستقیم‌سردشونده یا Direct-Chill Casting معمولاً تختال و بیلت را در طول‌های بلند تولید می‌کند، اما پس از رسیدن به طول تعیین‌شده متوقف و دوباره راه‌اندازی می‌شود؛ بنابراین از نظر عملیاتی «نیمه‌پیوسته» است. در مقابل، Twin-Roll، Twin-Belt، Block Caster و خطوط Cast-Rolling می‌توانند نوار را به‌طور پیوسته تولید و کلاف‌پیچی کنند.

ریخته‌گری پیوسته خانواده‌ای از فرایندهاست که در آن مذاب با جریان تقریباً مداوم وارد قالب متحرک یا ناحیه انجماد می‌شود و محصول جامد یا نیمه‌جامد بدون توقف چرخه‌ای از سوی دیگر خارج می‌شود.

تفاوت ریخته‌گری پیوسته، نیمه‌پیوسته و ریخته‌گری شمش

مرزبندی اصطلاحات برای مقایسه اقتصادی و فنی ضروری است. اگر تختال DC و نوار دوغلتکه در یک گروه قرار گیرند، اختلاف ضخامت اولیه، نرخ تولید، دامنه آلیاژی و نیاز به نورد گرم پنهان می‌ماند.

اعداد جدول دامنه‌های رایج صنعتی‌اند، نه حدود استاندارد ثابت. طراحی ماشین، آلیاژ، عرض نوار و محصول نهایی می‌توانند محدوده واقعی را تغییر دهند.

مسیر متعارف تولید ورق با تختال DC چه مراحلی دارد؟

برای فهم ارزش ریخته‌گری پیوسته باید خط مبنا روشن باشد. در مسیر DC، مذاب تصفیه‌شده وارد قالب آبگرد می‌شود و پوسته جامد تشکیل می‌دهد. محصول از قالب خارج و با آب ثانویه سرد می‌شود. تختال پس از پایان ذوب از خط جدا می‌شود؛ سپس سر و ته آن بریده و سطحش برای حذف پوسته، چین‌خوردگی و ناحیه آلوده اسکالپ می‌شود.

تختال‌های آلیاژی اغلب به همگن‌سازی نیاز دارند تا ریزجدایش کاهش یابد، فازهای بین‌فلزی اصلاح شوند و قابلیت نورد بهتر شود. پس از پیش‌گرمایش، تختال در قفسه‌های نورد گرم از ضخامت چندصد میلی‌متر به چند میلی‌متر کاهش می‌یابد. محصول سپس وارد نورد سرد، آنیل میانی یا نهایی و عملیات تکمیلی می‌شود.

این مسیر انعطاف آلیاژی و کیفیت بالایی دارد و برای محصولات حساس مانند برخی ورق‌های خودرویی، هوافضایی یا قوطی‌سازی تثبیت شده است. بنابراین ریخته‌گری پیوسته را نباید جانشین مطلق DC دانست. تصمیم صحیح به ترکیب آلیاژ، کیفیت سطح، بافت موردنیاز، عرض، حجم تولید و انعطاف سبد محصول بستگی دارد.

ریخته‌گری دوغلتکه آلومینیوم چگونه کار می‌کند؟

Twin-Roll Casting یا TRC مهم‌ترین فناوری تولید مستقیم نوار نازک از مذاب است. مذاب از طریق تاندیش، نازل یا Tip میان دو غلتک آبگردِ خلاف‌گردش هدایت می‌شود. تماس مذاب با غلتک‌ها دو پوسته جامد ایجاد می‌کند. این پوسته‌ها رشد کرده و پیش از خروج از گپ به هم می‌رسند؛ سپس بخش جامدشده تحت فشار غلتک مقدار محدودی تغییر شکل گرم را تجربه می‌کند.

در نتیجه، یک دستگاه هم‌زمان نقش قالب، سامانه استخراج حرارت و قفسه نورد اولیه را دارد. نوار خروجی معمولاً مستقیماً کلاف می‌شود. حذف تختال ضخیم، اسکالپ وسیع، همگن‌سازی تختال و نورد گرمِ سنگین می‌تواند خط تولید را بسیار کوتاه کند.

اجزای اصلی خط Twin-Roll Casting

پایداری محصول حاصل عملکرد هماهنگ کل خط است. تمرکز صرف بر غلتک‌ها می‌تواند نقش کیفیت مذاب و تغذیه را کم‌رنگ کند.

• کوره ذوب و نگهدارنده: ترکیب، دما و زمان ماند مذاب را کنترل می‌کند.
• تصفیه مذاب: گاززدایی، فیلتراسیون و اصلاح دانه، هیدروژن و آخال را محدود می‌کنند.
• تاندیش و سامانه کنترل سطح: هد متالواستاتیک و جریان پایدار را فراهم می‌سازند.
• نازل یا Tip: مذاب را با توزیع سرعت و دمای یکنواخت در عرض نوار تحویل می‌دهد.
• غلتک‌های آبگرد: شار حرارتی، شکل ناحیه انجماد، ضخامت و تغییر شکل خروجی را تعیین می‌کنند.
• سامانه کنترل گپ و نیرو: ضخامت، Crown، تختی و فشار نهایی را پایدار نگه می‌دارد.
• پیرایش لبه و کلاف‌پیچ: لبه ناپایدار را حذف و کشش نوار را کنترل می‌کند.

ناحیه Kiss Point چیست؟

Kiss Point محل تقریبی برخورد دو جبهه انجماد از بالا و پایین نوار است. جایگاه آن ثابت نیست و با دمای مذاب، سرعت ریخته‌گری، ضخامت، انتقال حرارت و ترکیب آلیاژ تغییر می‌کند. اگر جبهه‌ها خیلی زود به هم برسند، بار غلتک و تغییر شکل جامد افزایش می‌یابد؛ اگر خیلی دیر برسند، هسته مایع ممکن است از گپ خارج شود و Bleed یا شکست نوار رخ دهد.

کنترل واقعی فرایند یعنی نگه‌داشتن Kiss Point در محدوده‌ای که انجماد کامل، سطح مناسب و نیروی غلتک پایدار را هم‌زمان ممکن سازد. این نقطه معمولاً مستقیماً دیده نمی‌شود و از دما، نیرو، سرعت، ضخامت و مدل حرارتی استنباط می‌شود.

ریخته‌گری دوتسمه‌ای و Block Casting چه تفاوتی با TRC دارند؟

در Twin-Belt Casting مذاب میان دو تسمه فولادی متحرک و آبگرد قرار می‌گیرد. دیواره‌های جانبی، پهنای حوضچه را محدود می‌کنند و فلز ضمن حرکت با تسمه‌ها منجمد می‌شود. محصول خروجی از TRC ضخیم‌تر است و معمولاً بلافاصله وارد نورد گرم درون‌خطی می‌شود.

فناوری Block Caster از بلوک‌های فلزی متحرک به‌عنوان قالب پیوسته استفاده می‌کند. در هر دو معماری، طول ناحیه انجماد می‌تواند از تماس کوتاه در TRC بیشتر باشد و ظرفیت تولید بالاتری فراهم کند. در مقابل، سامانه مکانیکی، کنترل تماس و مدیریت انتقال حرارت پیچیده‌تر است.

انتخاب میان Twin-Roll و Twin-Belt

انتخاب فناوری به محصول هدف وابسته است. TRC نوار نازک‌تری می‌دهد و نورد گرم جداگانه را حذف می‌کند، اما سرعت آن برای بسیاری از آلیاژها محدودتر و حساسیتش به جدایش مرکزی بیشتر است. Twin-Belt اسلب نازک‌تر از DC اما ضخیم‌تر از TRC تولید می‌کند و با نورد گرم درون‌خطی، ظرفیت و دامنه محصول متفاوتی می‌سازد.

ریخته‌گری پیوسته مفتول و میله آلومینیوم

ریخته‌گری پیوسته فقط به ورق محدود نیست. در خطوط تولید Rod، مذاب در چرخ یا قالب دوار به میله اولیه تبدیل و بدون سردشدن کامل برای انبارش، وارد قفسه‌های نورد پیوسته می‌شود. کلاف Rod سپس ماده اولیه سیم، کابل و هادی است.

مزیت این مسیر پیوستگی ریخته‌گری و نورد، تولید حجیم و کاهش جابه‌جایی میان مراحل است. بااین‌حال، رسانایی الکتریکی، ترکیب عناصر انتقالی، آخال، اکسید، ترک سطحی و کیفیت اتصال کلاف‌ها باید دقیق کنترل شوند. در هادی‌های الکتریکی، تغییر چندصدم درصدی برخی ناخالصی‌ها یا رسوبات می‌تواند مقاومت ویژه و رفتار کشش سیم را تحت تأثیر قرار دهد.

انجماد سریع چه اثری بر ریزساختار آلومینیوم دارد؟

در ریخته‌گری پیوسته نوار، نسبت سطح به حجم زیاد و تماس با سطوح آبگرد نرخ استخراج حرارت را افزایش می‌دهد. در بسیاری از شرایط، فاصله بازوهای دندریتی ثانویه کمتر، دانه‌ها ریزتر و فازهای بین‌فلزی کوچک‌تر از تختال ضخیم DC می‌شوند. این وضعیت می‌تواند قابلیت نورد و یکنواختی برخی محصولات را بهبود دهد.

اما سرعت سرمایش در ضخامت نوار یکسان نیست. لایه نزدیک غلتک سریع‌تر سرد می‌شود و سطح میانی آخرین ناحیه‌ای است که منجمد می‌شود. هم‌زمان، اصطکاک غلتک و جریان مذاب، گرادیان بافت ایجاد می‌کنند. بنابراین نوار TRC ممکن است سطح و مرکز متفاوتی از نظر اندازه دانه، جهت‌گیری بلوری و توزیع عناصر داشته باشد.

ریزجدایش و جدایش خط مرکزی

هنگام انجماد، حلالیت عناصر در جامد و مایع برابر نیست. برخی عناصر در مایع باقی‌مانده غنی می‌شوند و آخرین مایع در مرکز نوار منجمد می‌شود. اگر جریان مایع غنی‌شده، فشار غلتک و حرکت جبهه انجماد مناسب کنترل نشوند، ناحیه‌ای غنی از عناصر و ترکیبات بین‌فلزی در خط مرکزی شکل می‌گیرد.

مرور علمی عیوب TRC در سال ۲۰۲۴، جدایش خط مرکزی را یکی از مهم‌ترین و پرتکرارترین عیوب این فناوری معرفی می‌کند. شدت آن با دامنه انجماد آلیاژ، سرعت، دمای ریخته‌گری، ضخامت، فشار و موقعیت Kiss Point ارتباط دارد. این عیب ممکن است پس از نورد به رگه، ناهمگنی خواص، ضعف شکل‌پذیری یا عیب سطحی تبدیل شود.

بافت بلوری و ناهمسانگردی

تغییر شکل گرم در گپ غلتک و سرمایش جهت‌دار می‌توانند بافت متفاوتی در سطح و مرکز ایجاد کنند. پس از نورد سرد و آنیل، این تاریخچه بر بافت تبلورمجدد، گوشواره‌ای‌شدن در کشش عمیق، Forming Limit و ظاهر سطح اثر می‌گذارد.

برای ورق ظروف، فویل یا بدنه، صرف رسیدن به استحکام کششی کافی نیست؛ بافت و ناهمسانگردی نیز باید در طراحی مسیر ترمومکانیکی لحاظ شوند.

کدام آلیاژهای آلومینیوم برای ریخته‌گری پیوسته مناسب‌ترند؟

آلیاژهای آلومینیوم با دامنه انجماد محدود، حساسیت کمتر به ترک گرم و درصد پایین عناصر آلیاژی معمولاً پنجره فرایند وسیع‌تری دارند. به همین دلیل سری‌های 1xxx، 3xxx و 8xxx سهم مهمی در نوارهای TRC و محصولات فویلی دارند. برخی آلیاژهای 5xxx نیز قابل تولیدند، اما افزایش منیزیم می‌تواند کنترل انجماد، اکسیداسیون و جدایش را دشوارتر کند.

آلیاژهای عملیات‌پذیر حرارتی 2xxx، 6xxx و 7xxx به‌علت دامنه انجماد، حساسیت به ترک و نیاز دقیق به کنترل رسوبات، چالش بیشتری دارند. پژوهش و توسعه در High-Speed TRC، تغذیه نیمه‌جامد، هم‌زدن الکترومغناطیسی، فراصوت و Melt Conditioning دامنه این آلیاژها را گسترش داده است؛ ولی مشاهده نتیجه آزمایشگاهی به معنی آمادگی تولید تجاری پایدار نیست.

چرا انتخاب آلیاژ باید با محصول نهایی آغاز شود؟

یک ترکیب ممکن است روی کستر قابل تولید باشد، اما پس از نورد و آنیل به بافت، سطح یا شکل‌پذیری موردنیاز نرسد. امکان ریخته‌گری فقط نخستین شرط است. ارزیابی باید کل زنجیره Cast–Roll–Anneal–Finish را پوشش دهد.

برای مثال، ورق فویل به پاکیزگی مذاب، توزیع بین‌فلزی و نبود سوراخ حساس است؛ ورق کشش عمیق به بافت و گوشواره‌ای‌شدن؛ ورق ساختمانی به تختی و کیفیت پوشش؛ و هادی به رسانایی و قابلیت کشش. بنابراین «آلیاژ مناسب کستر» بدون تعریف کاربرد، عبارت ناقصی است.

مهم‌ترین پارامترهای کنترل فرایند

کیفیت در ریخته‌گری پیوسته حاصل یک Set Point منفرد نیست. متغیرها به هم وابسته‌اند و تغییر یک عامل می‌تواند چند پیامد متضاد ایجاد کند. افزایش سرعت بهره‌وری را بالا می‌برد، اما زمان انجماد را کم می‌کند. کاهش دمای مذاب انجماد را آسان می‌کند، اما خطر گرفتگی نازل یا ناپایداری جریان را افزایش می‌دهد.

دمای مذاب و سوپرهیت

سوپرهیت اختلاف دمای مذاب ورودی با Liquidus آلیاژ است. سوپرهیت بالا بار حرارتی را زیاد، پوسته جامد را نازک و Kiss Point را به خروجی نزدیک می‌کند. سوپرهیت بسیار پایین می‌تواند انجماد زودرس در Tip، خطوط جریان و نوسان تغذیه ایجاد کند. مقدار بهینه تابع آلیاژ، فاصله انتقال، طراحی نازل و سرعت است.

سرعت ریخته‌گری

سرعت تعیین می‌کند هر بخش از نوار چه مدت با سطح سردکننده در تماس است. افزایش سرعت ظرفیت را بالا می‌برد، اما ممکن است هسته مایع را بزرگ‌تر، جدایش مرکزی را شدیدتر یا خروج نوار را ناپایدار کند. سرعت اقتصادی همان سرعت بیشینه ماشین نیست؛ سرعتی است که محصول قابل‌فروش به ازای ساعت را بیشینه کند.

گپ، نیروی غلتک و Crown

گپ غلتک ضخامت اسمی را تعیین می‌کند، اما انبساط حرارتی، خمش غلتک و نیروی جداساز باعث می‌شوند پروفیل واقعی پیچیده‌تر باشد. نیروی کم ممکن است اتصال پوسته‌ها و تختی را مختل کند؛ نیروی زیاد می‌تواند ترک، چسبندگی و سایش ایجاد کند. Crown حرارتی و مکانیکی باید با عرض و توزیع دما هماهنگ شود.

سطح مذاب و توزیع جریان

نوسان هد متالواستاتیک، آشفتگی یا توزیع نامتقارن در نازل باعث تغییر ضخامت پوسته و خطوط سطحی می‌شود. طراحی داخلی Tip، تمیزی کانال، ارتفاع تاندیش و کنترل سطح از عوامل مستقیم یکنواختی عرضی هستند.

کیفیت آب خنک‌کاری

دبی، دمای ورودی، رسوب و گرفتگی کانال‌های غلتک بر انتقال حرارت اثر دارند. ناپایداری آب می‌تواند به Crown حرارتی، نوسان ضخامت و کاهش عمر غلتک منجر شود. کیفیت شیمیایی آب و پایش اختلاف فشار جزئی از کنترل متالورژیکی خط است، نه صرفاً وظیفه تأسیسات.

کیفیت مذاب پیش از کستر چگونه تضمین می‌شود؟

کستر نمی‌تواند مذاب آلوده را به محصول باکیفیت تبدیل کند. چون نوار نازک است و کاهش‌های بعدی ممکن است آخال را کشیده و آشکار کنند، کنترل هیدروژن، اکسیدها، فیلم‌های Bifilm و ذرات نسوز اهمیت بالایی دارد.

گاززدایی دورانی با گاز بی‌اثر، فیلتراسیون سرامیکی، آرام‌سازی انتقال، کنترل Dross و اصلاح دانه ابزارهای متداول‌اند. آزمون Reduced Pressure Test برای گرایش به تخلخل، PoDFA یا روش‌های مشابه برای آخال و آنالیز برخط یا آزمایشگاهی ترکیب می‌توانند بخشی از طرح کنترل باشند. هیچ آزمون منفردی جایگزین کنترل کل مسیر مذاب نیست.

اهمیت اصلاح دانه

افزودن Grain Refinerهای متداول Al–Ti–B می‌تواند جوانه‌زنی را افزایش و ساختار را ریزتر کند. بااین‌حال، پاسخ به اصلاح دانه تابع ترکیب، زمان ماند، مسمومیت جوانه‌زا و نرخ سرمایش است. مصرف بیشتر همیشه نتیجه بهتر نمی‌دهد و بور یا تیتانیوم اضافی می‌تواند بر محصول یا بازیافت اثر بگذارد.

عیوب متداول ریخته‌گری پیوسته آلومینیوم

عیب باید از طریق رابطه «نشانه–سازوکار–متغیر قابل‌اندازه‌گیری» تحلیل شود. نسبت‌دادن هر مشکل به دما یا سرعت، اصلاح پایدار ایجاد نمی‌کند. نمونه‌برداری مقطع، متالوگرافی، نقشه ضخامت، داده نیرو و سوابق مذاب باید کنار هم قرار گیرند.

کنترل کیفیت نوار ریخته‌گری‌شده

کنترل کیفیت باید از مذاب تا کلاف نهایی ردیابی‌پذیر باشد. ثبت فقط نتایج آزمون نهایی، تشخیص ریشه عیب را دشوار می‌کند. هر Coil باید به Heat، ترکیب، مواد افزودنی، وضعیت فیلتر، رول، شیفت و داده‌های فرایندی متصل باشد.

آزمون‌های پیشنهادی

• آنالیز ترکیب شیمیایی و تطبیق با استاندارد آلیاژ؛
• اندازه‌گیری هیدروژن و ارزیابی پاکیزگی مذاب؛
• ضخامت‌سنجی پیوسته و نقشه پروفیل عرضی؛
• بازرسی سطح با دوربین و طبقه‌بندی عیب؛
• متالوگرافی سطح، یک‌چهارم ضخامت و مرکز؛
• سنجش اندازه دانه، SDAS و فازهای بین‌فلزی؛
• آزمون کشش، سختی، خم و کشش عمیق پس از مسیر نهایی؛
• سنجش بافت بلوری در محصولات حساس؛
• آزمون Eddy Current یا روش‌های غیرمخرب متناسب با محصول؛
• پایش تختی، Crown، عرض، وزن کلاف و کیفیت لبه.

معیار پذیرش باید برای محصول نهایی تعریف شود. یک نوار As-Cast ممکن است از نظر ظاهر قابل‌قبول باشد، اما پس از نورد سرد یا آنیل عیب پنهان آن آشکار شود. به همین دلیل نگهداری نمونه شاهد و ارتباط بازخورد خط پایین‌دستی با کستر ضروری است.

فناوری‌های نوین در ریخته‌گری پیوسته آلومینیوم

جهت اصلی توسعه، افزایش سرعت بدون قربانی‌کردن کیفیت و گسترش دامنه آلیاژی است. این هدف با ماشین قوی‌تر به‌تنهایی حاصل نمی‌شود؛ کنترل جریان، انجماد و ریزساختار باید هم‌زمان پیشرفت کند.

کسترهای پرسرعت و غلتک‌های با انتقال حرارت بالا

افزایش ضریب انتقال حرارت و طراحی غلتک با پوسته نازک‌تر می‌تواند سرعت انجماد را بالا ببرد. اما تنش حرارتی، عمر غلتک، اعوجاج و کیفیت سطح محدودیت ایجاد می‌کنند. ارزیابی فناوری باید بر ساعت‌های تولید پایدار و نرخ محصول سالم استوار باشد، نه رکورد لحظه‌ای سرعت.

فراصوت، میدان الکترومغناطیسی و Melt Conditioning

اعمال فراصوت یا هم‌زدن می‌تواند جوانه‌زنی، شکستن دندریت‌ها و یکنواختی ترکیب را بهبود دهد. Melt-Conditioned TRC نیز برای کاهش جدایش و تولید آلیاژهای دشوار بررسی شده است. این روش‌ها امیدوارکننده‌اند، اما مصرف انرژی جانبی، نگهداری تجهیزات، دوام مبدل و مقیاس‌پذیری عرض صنعتی باید اثبات شوند.

حسگر، مدل نرم و دوقلوی دیجیتال

چون Kiss Point مستقیماً قابل‌اندازه‌گیری نیست، مدل‌های حرارتی و Soft Sensor می‌توانند آن را از دما، نیرو، سرعت و ضخامت تخمین بزنند. دوربین حرارتی، پروفایل‌متر X-ray، آنالیز ارتعاش و بینایی ماشین برای تشخیص زودهنگام عیب به کار می‌روند.

مدل هوشمند زمانی ارزش دارد که به متغیر قابل‌کنترل متصل و با داده معتبر آموزش داده شود. الگوریتمی که صرفاً عیب را پس از تولید طبقه‌بندی می‌کند، ارزش کمتری از سامانه‌ای دارد که پیش از خروج محصول از پنجره، سرعت یا دما را اصلاح می‌کند.

تحلیل اقتصادی ریخته‌گری پیوسته آلومینیوم

مزیت اقتصادی اصلی، حذف یا کوچک‌کردن مراحل میان مذاب و کلاف است. کاهش تعداد کوره‌ها، نورد گرم سنگین، اسکالپ، انبار تختال و جابه‌جایی می‌تواند سرمایه ثابت، زمان عبور، موجودی در جریان و اتلاف فلز را کاهش دهد. در مقابل، کستر به مذاب پایدار، توقف کم، کنترل خودکار و بازار نسبتاً حجیم برای محصولات مشخص نیاز دارد.

ساختار هزینه باید چگونه محاسبه شود؟

مقایسه صحیح باید هزینه محصول سالم در دروازه مرحله بعدی را محاسبه کند:

$$
C_{saleable}=\frac{C_{metal}+C_{energy}+C_{labour}+C_{consumables}+C_{maintenance}+C_{capital}+C_{quality}}{M_{accepted}}
$$

که در آن:

• $C_{metal}$ هزینه فلز ورودی و افت فلزی؛
• $C_{energy}$ هزینه برق، گاز و انرژی جانبی؛
• $C_{labour}$ هزینه نیروی انسانی مستقیم و پشتیبان؛
• $C_{consumables}$ هزینه فیلتر، اصلاح‌کننده، نسوز، روان‌کار و آب؛
• $C_{maintenance}$ تعمیرات برنامه‌ای و توقف؛
• $C_{capital}$ استهلاک و هزینه تأمین مالی؛
• $C_{quality}$ دوباره‌کاری، تنزل گرید، قراضه و ادعاهای مشتری؛
• $M_{accepted}$ جرم محصول پذیرفته‌شده است.

کاهش مصرف انرژی اگر با افزایش قراضه یا Downgrade همراه شود ممکن است صرفه اقتصادی را از بین ببرد. به همین دلیل Yield، OEE و First-Pass Yield باید همراه با انرژی ویژه بررسی شوند.

شاخص‌های کلیدی تصمیم سرمایه‌گذاری

• تن محصول سالم به ازای ساعت؛
• بازده فلزی از مذاب تا کلاف قابل‌فروش؛
• مصرف ویژه برق و سوخت به ازای تن پذیرفته‌شده؛
• نرخ شکست نوار و زمان بازیابی؛
• عمر غلتک، Tip و نسوز؛
• تعداد تغییر آلیاژ و هزینه انتقال بین Campaignها؛
• نرخ تنزل محصول به گرید کم‌ارزش‌تر؛
• سرمایه در گردش ناشی از موجودی تختال و نیمه‌ساخته؛
• هزینه توقف برنامه‌ریزی‌نشده؛
• ارزش قراضه برگشتی و هزینه ذوب مجدد.

چه زمانی ریخته‌گری پیوسته اقتصادی‌تر است؟

این فناوری برای تولید حجیمِ نوارهای نسبتاً استاندارد، ترکیب‌های پایدار و بازار مستمر جذاب‌تر است. اگر سفارش‌ها کم‌حجم، آلیاژها بسیار متنوع یا مشخصات سطحی و مکانیکی فوق‌العاده سخت باشند، مزیت انعطاف مسیر DC ممکن است بیشتر شود. در اقتصاد واقعی، «کوتاه‌ترین خط» همیشه «کم‌هزینه‌ترین سبد محصول» نیست.

اثرات زیست‌محیطی ریخته‌گری پیوسته آلومینیوم

کوتاه‌شدن مسیر فرایند می‌تواند مصرف انرژی حرارتی، پوسته‌برداری، جابه‌جایی و ضایعات را کاهش دهد. حذف همگن‌سازی تختال و نورد گرم مستقل در برخی خطوط، مهم‌ترین منبع بالقوه کاهش انرژی پایین‌دستی است. بااین‌حال، شدت اثر زیست‌محیطی نهایی به منبع برق، سهم فلز اولیه و بازیافتی، بازده فلزی و کیفیت محصول وابسته است.

مرز ارزیابی چرخه عمر

ادعای «کم‌کربن‌تر بودن» بدون مرز سیستم معتبر نیست. دست‌کم سه سناریو باید تفکیک شوند:

• Gate-to-Gate: فقط از ورود مذاب تا خروج نوار؛
• Cradle-to-Gate: از استخراج یا بازیافت ماده تا نوار نهایی؛
• Cradle-to-Grave/Cradle: شامل مصرف، عمر و بازیافت محصول.

در سنجش Gate-to-Gate، حذف کوره و نورد ممکن است مزیت بزرگی نشان دهد؛ اما در Cradle-to-Gate، ردپای تولید آلومینیوم اولیه می‌تواند بخش غالب باشد. افزایش سهم قراضه مناسب و بازده فلزی گاهی بیش از بهینه‌سازی یک موتور بر نتیجه اثر دارد.

ضایعات، آب و مواد مصرفی

کاهش اسکالپ و تعداد برش‌ها بازده فلزی را بهبود می‌دهد. قراضه داخلی معمولاً دوباره ذوب می‌شود، اما ذوب مجدد رایگان نیست و انرژی، شار، زمان و افت اکسیدی دارد. آب خنک‌کاری نیز باید در مدار بسته، با کنترل کیفیت و پایش نشتی مدیریت شود.

روان‌کارها، پوشش غلتک، فیلترهای مصرف‌شده و نسوزها جریان‌های پسماند جداگانه ایجاد می‌کنند. ارزیابی محیط‌زیستی باید مصرف و پایان عمر این مواد را نیز ببیند. مزیت یک فناوری زمانی معتبر است که محصول خارج از مشخصات و تعداد Campaignهای ناموفق در داده‌ها حذف نشده باشند.

رابطه بازده فلزی با انتشار

اگر ردپای فلز ورودی $EF_{metal}$ و افزایش بازده فلزی $\Delta Y$ مشخص باشد، اثر تقریبی جلوگیری از اتلاف برای یک تن محصول را می‌توان از اختلاف نیاز به فلز ورودی در دو سناریو محاسبه کرد:

$$
\Delta GHG_{metal}=EF_{metal}\times\left(\frac{1}{Y_{base}}-\frac{1}{Y_{CC}}\right)
$$

در این رابطه $Y_{base}$ و $Y_{CC}$ به‌صورت کسر جرمی‌اند. این محاسبه فقط بخش مرتبط با فلز را نشان می‌دهد و باید تغییر انرژی، مواد مصرفی و بازیافت قراضه نیز جداگانه افزوده شود.

بازیافت قراضه در خطوط ریخته‌گری پیوسته

ریخته‌گری پیوسته می‌تواند بازار مناسبی برای قراضه تمیز و هم‌آلیاژ ایجاد کند، زیرا تولید حجیم و ترکیب ثابت دارد. اما خوراک بازیافتی ناهمگون، عناصر مزاحم را تجمع می‌دهد و پنجره انجماد یا کیفیت سطح را تغییر می‌دهد. مسئله اصلی مقدار قراضه نیست؛ کنترل Chemistry و کیفیت آن است.

تفکیک آلیاژبه‌آلیاژ، حذف رنگ و روغن، کنترل آهن و مس، نمونه‌برداری نماینده و مدل اختلاط Charge برای افزایش سهم ثانویه ضروری‌اند. در محصولات فویلی یا الکتریکی، الزامات پاکیزگی و ترکیب ممکن است استفاده از قراضه Mixed را محدود کنند. ادعای «۱۰۰ درصد بازیافتی» باید همراه با تعریف قراضه پیش‌مصرف/پس‌مصرف و مشخصات محصول بیان شود.

طراحی کارخانه و یکپارچگی با مراحل پایین‌دستی

بیشترین مزیت زمانی حاصل می‌شود که کستر جزیره‌ای طراحی نشود. ظرفیت کوره، تصفیه مذاب، کلاف‌پیچ، انبار، نورد سرد و آنیل باید توازن داشته باشند. کستری که سریع‌تر از نورد سرد تولید می‌کند، فقط موجودی می‌سازد؛ نوردی که به‌دلیل شکست نوار بی‌خوراک می‌ماند، بازده سرمایه را کاهش می‌دهد.

چیدمان باید مسیر مذاب کوتاه و آرام، دسترسی ایمن به Tip و غلتک، تعویض سریع مواد مصرفی و جداسازی آلیاژی قراضه را فراهم کند. زیرساخت برق و آب، کیفیت هوای سالن، مکش دود، جرثقیل، آزمایشگاه و سامانه داده نیز بخشی از سرمایه واقعی‌اند.

نقشه راه پیاده‌سازی صنعتی

ورود به فناوری باید با محصول و بازار آغاز شود، نه با خرید ماشین. ابتدا مشخصات کلاف هدف، آلیاژ، عرض، ضخامت، تمپر، سطح و حجم فروش تعریف می‌شوند. سپس مسیر فرایند و ظرفیت هر مرحله طراحی می‌گردد.

مرحله اول: مطالعه محصول–فرایند

• تعیین خانواده محصول و استاندارد پذیرش؛
• تحلیل حجم بازار و حداقل Campaign اقتصادی؛
• آزمایش قابلیت TRC یا Twin-Belt آلیاژ هدف؛
• تدوین Mass Balance و Energy Balance؛
• مقایسه با مسیر DC و تأمین کلاف از بیرون؛
• تحلیل حساسیت قیمت انرژی، قراضه، نرخ بهره و Yield.

مرحله دوم: پایلوت و تأیید مسیر ترمومکانیکی

کلاف پایلوت باید تا محصول نهایی نورد، آنیل و شکل‌دهی شود. تأیید فقط بر نمونه As-Cast کافی نیست. خواص کششی، بافت، خوردگی، پوشش‌پذیری و عملکرد در کاربرد واقعی باید بررسی شوند.

مرحله سوم: Ramp-up کنترل‌شده

افزایش سرعت باید مرحله‌ای و با Gateهای کیفیت انجام شود. تغییر هم‌زمان سرعت، دما، اصلاح دانه و نیروی غلتک تشخیص علت را دشوار می‌کند. طراحی آزمایش، SPC و ثبت نسخه Recipe برای یادگیری سازمانی ضروری است.

فرصت‌ها و محدودیت‌های این فناوری برای ایران

برای صنعتی که با محدودیت انرژی، سرمایه‌گذاری و دسترسی به تجهیزات نورد سنگین روبه‌روست، حذف بخشی از مسیر گرم جذاب است. تولید داخلی ورق عمومی، فویل، محصولات ساختمانی یا خوراک برخی صنایع با خطوط پیوسته می‌تواند زمان و سرمایه را کاهش دهد. وجود قراضه پیش‌مصرف اکستروژن و ورق نیز فرصت اختلاط کنترل‌شده را ایجاد می‌کند.

در مقابل، ناپایداری برق و گاز، کیفیت آب، تأمین قطعات کنترلی، غلتک و نسوز، محدودیت حسگرها و خدمات سازنده می‌توانند OEE را پایین آورند. ارزیابی پروژه باید سناریوی توقف انرژی، موجودی قطعه بحرانی و توان تعمیر داخلی را در نظر بگیرد. اقتصادی‌بودن کستر وارداتی بر مبنای ظرفیت اسمی، بدون محاسبه Availability واقعی، تصمیم پرریسکی است.

برای ایراک، ارزش دانشی این فناوری در اتصال کیفیت بیلت و مذاب به رفتار محصولات پایین‌دستی است. ورود مستقیم به تولید نوار فقط پس از تعریف بازار و مزیت رقابتی توجیه دارد؛ اما توسعه توانمندی در پاکیزگی مذاب، مدل‌سازی انجماد، بازیافت هم‌آلیاژ و کنترل داده، حتی برای زنجیره بیلت و اکستروژن نیز سرمایه دانشی ارزشمندی است.

مقایسه نهایی ریخته‌گری پیوسته با مسیر DC

هیچ مسیر برنده مطلقی وجود ندارد. ریخته‌گری پیوسته مزیت خود را از حذف عملیات، کاهش ضخامت ورودی و پیوستگی تولید می‌گیرد؛ DC از انعطاف، بلوغ و توان تولید محصولات دشوار بهره می‌برد.

جمع‌بندی

ریخته‌گری پیوسته آلومینیوم یک میان‌بر ساده از مذاب به ورق نیست؛ معماری متفاوتی برای تولید است که انجماد، انتقال حرارت و شکل‌دهی را در یک زنجیره فشرده ادغام می‌کند. Twin-Roll نوار نازک را مستقیماً از مذاب تولید می‌کند، Twin-Belt و Block Caster اسلب نازک را به نورد گرم درون‌خطی می‌فرستند و خطوط Rod Casting ریخته‌گری و نورد مفتول را پیوسته می‌سازند.

مهم‌ترین مزایا، کاهش مراحل، سرمایه، زمان عبور، انرژی حرارتی و اتلاف فلزی‌اند. مهم‌ترین محدودیت‌ها، دامنه آلیاژی، جدایش خط مرکزی، کنترل بافت، حساسیت به کیفیت مذاب و وابستگی شدید کل خط به پایداری عملیات هستند. بنابراین تصمیم سرمایه‌گذاری باید بر هزینه هر تن محصول پذیرفته‌شده، نه ظرفیت اسمی یا مصرف انرژی یک تجهیز، استوار باشد.

آینده این فناوری به کسترهای پرسرعت، کنترل جریان و انجماد، حسگرهای برخط، مدل Kiss Point، بازیافت آلیاژبه‌آلیاژ و توسعه آلیاژهای سازگار با مسیر کوتاه وابسته است. کارخانه موفق، دستگاه ریخته‌گری نمی‌خرد؛ یک سیستم یکپارچه محصول–آلیاژ–فرایند–بازار طراحی می‌کند.

پرسش‌های متداول درباره ریخته‌گری پیوسته آلومینیوم

منابع علمی

• Ullmann, M., Stirl, M., & Prahl, U. (2024). Twin-roll casting defects in light metals. Journal of Materials Science, 59, 19003–19022. DOI: 10.1007/s10853-024-10211-8.
• Sanders, R. E. (2012). Continuous Casting for Aluminum Sheet: A Product Perspective. JOM.DC، Twin-Roll و Slab Casting.
• Inline Hot Rolling of Al–5%Mg Strip Cast Using an Unequal Diameter Twin-Roll Caster.
• Microstructure and Crystallographic Texture in Twin-Roll Casting of Aluminium Alloys.
• Continuous Casting of Aluminium — European Aluminium educational material. DC، Twin-Roll
• The Hazelett aluminium strip casting process.
• Hazelett — Aluminium Strip Casting.
• Elimination of Edge Cracks and Centreline Segregation of Twin-Roll-Cast 1050 Aluminium Alloy.
• Melt-Conditioned Twin-Roll Casting Process for Aluminium Alloys.
