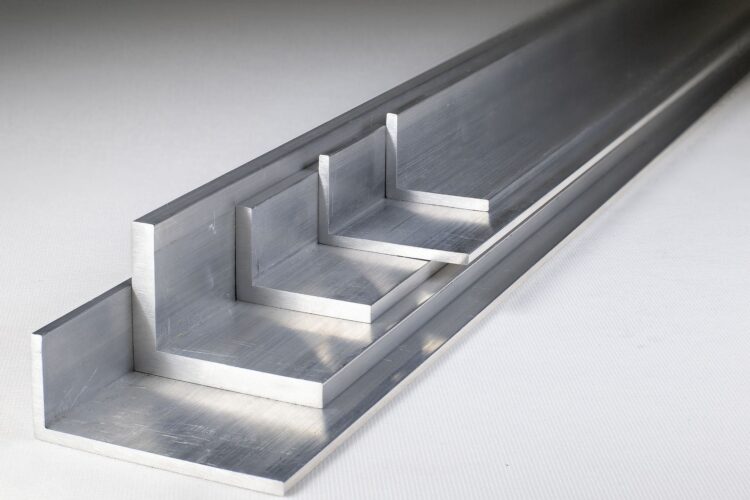

پروفیل نبشی آلومینیومی یا L جزو پروفیل‌های آلومینیوم استاندارد پر مصرف می‌باشد که کاربردهای بی‌شماری دارد. بعلت ساختار هندسی پروفیل نبشی آلومینیومی از آن در صنایع و محصولات مختلفی با ابعاد و آلیاژهای مختلف استفاده می شود.
پروفیل‌های استاندارد آلومینیومی طیف گسترده‌ای از مقاطع هندسی آلومینیوم با ویژگی‌های فنی مختلف را شامل می‌شود
دریافت کاتالوگ استعلام قیمت
پروفیل نبشی یا L آلومینیومی دارای کاربردهای گسترده‌ای می باشد که بر حسب نیاز صنایع قابلت تغییر در ابعاد، نوع آلیاژ و اختصاصی سازی سایر مشخصات فنی را دارد.
پروفیل نبشی آلومینیومی بعلت شکل هندسی، قابلیت طراحی و شکل دهی متنوعی دارد. این قابلیت باعث می شود تا در کنار ساختار فرم اصلی، زوایا و اشکال گوناگون و کاربردی به فرم اصلی اضافه شود.
نبشی آلومینیومی، ضخامت کم و استحکام گسترده ای دارد، قابلیت جوش پذیری و سوراخ کاری منحصر آن باعث شده است نبشی آلومینیوم در خطوط انتقال برق، انواع سازه‌ها، حمل و نقل، صنایع هوایی و دریایی مورد استفاده قرار گیرد.
به منظور آب بندی کردن درز ها، به عنوان محافظ لبه های پروژه های اجرا شده با ورق، پر کننده فواصل در پارتیشن های دوجداره و تک جداره، نگهدارنده و پوشاندن کنج ها از نبشی آلومینیومی استفاده می شود.
در مقاطع آلومینیومی با شکل هندسی استاندارد مزایایی مانند سبکی و استحکام نسبی بالا درکنار قابلیت شکل پذیری متنوع و خلاقانه باعث شده است که این پروفیل ها در برشکاری، جوش آلومینیوم، سوراخکاری، پرچ، اتصال پیچ و مهره دارای کارایی مناسبی باشند.
متداول‌ترین آلیاژهایی که در تولید پروفیل آلومینیوم نبشی استفاده می شود آلیاژی هایی مانند 6061، 6063، 2024 و 7075 هستند، اما با این حال از طیف وسیعی از سایر آلیاژهای آلومینیوم از سری های 1000، 2000، 3000، 5000، 6000 و 7000 استفاده می شود.
مزایای پروفیل‌های استاندارد آلومینیومی
اختصاصی سازی و انطباق با ویژگی های فنی محصول نهایی استفاده از طیف گسترده آلیاژی که باعث استحکام بالای پروفیل آلومینیوم استاندارد می‌شود دارای استحکام و مقاومت سطحی و نقطه‌ی مناسب قابلیت انجام عملیات‌های حرارتی جوش پذیری مناسب مقاومت بالا نسبت به خوردگی و عوامل فرساینده محیطی قابلیت انجام ماشینکاری و برشکاری رنگ پذیری و استفاده از پوشش‌های متنوع سطحی قابلیت استفاده بعنوان اتصلات یا ترکیب با سایر مقاطع آلومینیومی
ویژگی‌های پروفیل های استاندارد آلومینیومی ایراک طراحی و اختصاصی سازی مقاطع بر اساس نیازمندی‌های فنی مشتری اختصاصی سازی فرآیندهای تولید بر اساس استانداردها و الزامات تولید انجام عملیات‌های حرارتی مورد نیاز مانند T6 ,T5, T4 و… انجام عملیات‌های برشکاری، سوراخکاری، پانچ و جوشکاری بسته بندی اختصاصی مطابق با شیوه نامه های انبارش و حمل عملیات‌های انبار، لجستیک و تحویل به صورت زمینی و دریایی
مشخصات فنی و ابعادی| Dimensions | Specifications | |||||||
|---|---|---|---|---|---|---|---|---|
| h | b | e | Weight | Perimeter | Ixx | Iyy | Wxx | Wyy |
| 12.00 | 12.00 | 2.00 | 120 | 48,0 | ,06 | ,06 | ,07 | ,07 |
| 15.00 | 15.00 | 1.50 | 130 | 60,0 | ,09 | ,09 | ,09 | ,09 |
| 15.00 | 15.00 | 2.00 | 151 | 60,0 | ,12 | ,12 | ,11 | ,11 |
| 20.00 | 10.00 | 1.50 | 115 | 60,0 | ,18 | ,03 | ,14 | ,04 |
| 20.00 | 10.00 | 2.00 | 151 | 60,0 | ,23 | ,04 | ,18 | ,05 |
| 20.00 | 15.00 | 2.00 | 178 | 70,0 | ,26 | ,13 | ,19 | ,11 |
| 20.00 | 20.00 | 1.50 | 156 | 80,0 | ,22 | ,22 | ,15 | ,15 |
| 20.00 | 20.00 | 2.00 | 205 | 80,0 | ,29 | ,29 | ,20 | ,20 |
| 20.00 | 20.00 | 3.00 | 300 | 80,0 | ,40 | ,40 | ,29 | ,29 |
| 25.00 | 10.00 | 2.00 | 178 | 70,0 | ,42 | ,04 | ,28 | ,05 |
| 25.00 | 15.00 | 2.00 | 205 | 80,0 | ,49 | ,13 | ,30 | ,12 |
| 25.00 | 20.00 | 2.00 | 232 | 90,0 | ,54 | ,31 | ,31 | ,21 |
| 25.00 | 25.00 | 1.50 | 196 | 100,0 | ,45 | ,45 | ,25 | ,25 |
| 25.00 | 25.00 | 2.00 | 259 | 100,0 | ,58 | ,58 | ,32 | ,32 |
| 25.00 | 25.00 | 2.50 | 320 | 100,0 | ,70 | ,70 | ,39 | ,39 |
| 25.00 | 25.00 | 3.00 | 381 | 100,0 | ,82 | ,82 | ,46 | ,46 |
| 28.00 | 28.00 | 2.00 | 292 | 112,0 | ,82 | ,82 | ,41 | ,41 |
| 30.00 | 10.00 | 2.00 | 205 | 80,0 | ,70 | ,04 | ,39 | ,05 |
| 30.00 | 10.00 | 3.00 | 300 | 80,0 | ,99 | ,06 | ,56 | ,08 |
| 30.00 | 15.00 | 2.00 | 232 | 90,0 | ,81 | ,14 | ,42 | ,12 |
| 30.00 | 20.00 | 1.50 | 198 | 100,0 | ,69 | ,25 | ,34 | ,16 |
| 30.00 | 20.00 | 2.00 | 259 | 100,0 | ,89 | ,32 | ,44 | ,21 |
| 30.00 | 20.00 | 3.00 | 381 | 100,0 | 1,27 | ,46 | ,64 | ,31 |
| 30.00 | 25.00 | 2.00 | 286 | 110,0 | ,96 | ,61 | ,46 | ,33 |
| 30.00 | 30.00 | 1.50 | 237 | 120,0 | ,78 | ,78 | ,36 | ,36 |
| 30.00 | 30.00 | 2.00 | 313 | 120,0 | 1,02 | 1,02 | ,47 | ,47 |
| 30.00 | 30.00 | 3.00 | 462 | 120,0 | 1,46 | 1,46 | ,68 | ,68 |
| 30.00 | 30.00 | 4.00 | 605 | 120,0 | 1,86 | 1,86 | ,88 | ,88 |
| 35.00 | 20.00 | 2.00 | 286 | 110,0 | 1,36 | ,34 | ,59 | ,22 |
| 35.00 | 20.00 | 3.00 | 421 | 110,0 | 1,95 | ,47 | ,86 | ,31 |
| 35.00 | 35.00 | 2.00 | 367 | 140,0 | 1,64 | 1,64 | ,64 | ,64 |
| 40.00 | 10.00 | 2.00 | 259 | 100,0 | 1,55 | ,04 | ,67 | ,05 |
| 40.00 | 15.00 | 2.00 | 286 | 110,0 | 1,78 | ,15 | ,72 | ,12 |
| 40.00 | 15.00 | 2.50 | 355 | 110,0 | 2,17 | ,18 | ,89 | ,15 |
| 40.00 | 20.00 | 1.50 | 237 | 120,0 | 1,50 | ,27 | ,58 | ,17 |
| 40.00 | 20.00 | 2.00 | 313 | 120,0 | 1,96 | ,35 | ,76 | ,22 |
| 40.00 | 20.00 | 3.00 | 462 | 120,0 | 2,83 | ,49 | 1,11 | ,32 |
| 40.00 | 20.00 | 4.00 | 605 | 120,0 | 3,62 | ,62 | 1,44 | ,41 |
| 40.00 | 25.00 | 2.00 | 340 | 130,0 | 2,12 | ,66 | ,79 | ,34 |
| 40.00 | 25.00 | 3.00 | 505 | 130,0 | 3,06 | ,94 | 1,15 | ,49 |
| 40.00 | 25.00 | 4.00 | 659 | 130,0 | 3,93 | 1,19 | 1,50 | ,64 |
| 40.00 | 30.00 | 2.00 | 367 | 140,0 | 2,26 | 1,11 | ,81 | ,49 |
| 40.00 | 30.00 | 3.00 | 543 | 140,0 | 3,26 | 1,59 | 1,19 | ,71 |
| 40.00 | 40.00 | 1.50 | 317 | 160,0 | 1,89 | 1,89 | ,64 | ,64 |
| 40.00 | 40.00 | 2.00 | 421 | 160,0 | 2,48 | 2,48 | ,85 | ,85 |
| 40.00 | 40.00 | 3.00 | 624 | 160,0 | 3,58 | 3,58 | 1,24 | 1,24 |
| 40.00 | 40.00 | 4.00 | 821 | 160,0 | 4,61 | 4,61 | 1,62 | 1,62 |
| 40.00 | 40.00 | 5.00 | 1013 | 160,0 | 5,56 | 5,56 | 1,97 | 1,97 |
| 40.00 | 40.00 | 6.00 | 1119 | 160,0 | 6,45 | 6,45 | 2,32 | 2,32 |
| 45.00 | 25.00 | 1.50 | 277 | 140,0 | 2,24 | ,53 | ,75 | ,26 |
| 45.00 | 25.00 | 3.00 | 542 | 140,0 | 4,24 | ,97 | 1,44 | ,50 |
| 45.00 | 30.00 | 3.00 | 583 | 150,0 | 4,52 | 1,64 | 1,49 | ,72 |
| 45.00 | 45.00 | 2.00 | 475 | 180,0 | 3,55 | 3,55 | 1,08 | 1,08 |
| 45.00 | 45.00 | 4.00 | 929 | 180,0 | 6,67 | 6,67 | 2,07 | 2,07 |
| 50.00 | 20.00 | 2.00 | 367 | 140,0 | 3,61 | ,37 | 1,15 | ,22 |
| 50.00 | 20.00 | 3.00 | 543 | 140,0 | 5,23 | ,51 | 1,69 | ,32 |
| 50.00 | 25.00 | 2.00 | 394 | 150,0 | 3,90 | ,70 | 1,20 | ,35 |
| 50.00 | 25.00 | 5.00 | 945 | 150,0 | 8,85 | 1,50 | 2,81 | ,79 |
| 50.00 | 30.00 | 2.00 | 421 | 160,0 | 4,15 | 1,18 | 1,24 | ,50 |
| 50.00 | 30.00 | 3.00 | 624 | 160,0 | 6,04 | 1,69 | 1,82 | ,73 |
| 50.00 | 30.00 | 4.00 | 821 | 160,0 | 7,80 | 2,15 | 2,37 | ,94 |
| 50.00 | 50.00 | 1.50 | 399 | 200,0 | 3,74 | 3,74 | 1,01 | 1,01 |
| 50.00 | 50.00 | 2.00 | 529 | 200,0 | 4,91 | 4,91 | 1,34 | 1,34 |
| 50.00 | 50.00 | 2.50 | 658 | 200,0 | 6,05 | 6,05 | 1,65 | 1,65 |
| 50.00 | 50.00 | 3.00 | 786 | 200,0 | 7,15 | 7,15 | 1,96 | 1,96 |
| 50.00 | 50.00 | 4.00 | 1037 | 200,0 | 9,26 | 9,26 | 2,57 | 2,57 |
| 50.00 | 50.00 | 5.00 | 1283 | 200,0 | 11,25 | 11,25 | 3,16 | 3,16 |
| 60.00 | 15.00 | 2.00 | 394 | 150,0 | 5,40 | ,16 | 1,54 | ,13 |
| 60.00 | 20.00 | 1.50 | 318 | 160,0 | 4,52 | ,29 | 1,22 | ,17 |
| 60.00 | 20.00 | 2.00 | 421 | 160,0 | 5,93 | ,38 | 1,62 | ,23 |
| 60.00 | 25.00 | 3.00 | 664 | 170,0 | 9,33 | 1,03 | 2,48 | ,51 |
| 60.00 | 30.00 | 2.00 | 475 | 180,0 | 6,81 | 1,23 | 1,74 | ,51 |
| 60.00 | 30.00 | 3.00 | 705 | 180,0 | 9,94 | 1,76 | 2,56 | ,74 |
| 60.00 | 40.00 | 1.50 | 400 | 200,0 | 5,71 | 2,12 | 1,38 | ,68 |
| 60.00 | 40.00 | 2.00 | 529 | 200,0 | 7,52 | 2,78 | 1,82 | ,89 |
| 60.00 | 40.00 | 2.50 | 658 | 200,0 | 9,27 | 3,41 | 2,26 | 1,10 |
| 60.00 | 40.00 | 3.00 | 785 | 200,0 | 10,99 | 4,03 | 2,69 | 1,30 |
| 60.00 | 40.00 | 4.00 | 1037 | 200,0 | 14,28 | 5,19 | 3,52 | 1,70 |
| 60.00 | 40.00 | 5.00 | 1283 | 200,0 | 17,40 | 6,27 | 4,33 | 2,08 |
| 60.00 | 40.00 | 6.00 | 1523 | 200,0 | 20,35 | 7,28 | 5,12 | 2,45 |
| 60.00 | 50.00 | 2.50 | 725 | 220,0 | 9,98 | 6,38 | 2,34 | 1,69 |
| 60.00 | 60.00 | 2.00 | 637 | 240,0 | 8,56 | 8,56 | 1,94 | 1,94 |
| 60.00 | 60.00 | 2.50 | 793 | 240,0 | 10,57 | 10,57 | 2,40 | 2,40 |
| 60.00 | 60.00 | 4.00 | 1255 | 240,0 | 16,31 | 16,31 | 3,75 | 3,75 |
| 60.00 | 60.00 | 6.00 | 1847 | 240,0 | 23,33 | 23,33 | 5,45 | 5,45 |
| 70.00 | 10.00 | 2.00 | 421 | 160,0 | 7,38 | ,05 | 1,92 | ,06 |
| 70.00 | 30.00 | 2.00 | 529 | 200,0 | 10,34 | 1,27 | 2,31 | ,51 |
| 70.00 | 30.00 | 4.00 | 1037 | 200,0 | 19,71 | 2,33 | 4,48 | ,97 |
| 70.00 | 70.00 | 7.00 | 2514 | 280,0 | 43,22 | 43,22 | 8,66 | 8,66 |
| 80.00 | 10.00 | 1.50 | 358 | 180,0 | 8,18 | ,04 | 1,87 | ,04 |
| 80.00 | 25.00 | 2.00 | 556 | 210,0 | 13,97 | ,77 | 2,87 | ,36 |
| 80.00 | 30.00 | 3.00 | 867 | 220,0 | 21,78 | 1,87 | 4,38 | ,76 |
| 80.00 | 40.00 | 2.50 | 793 | 240,0 | 20,26 | 3,66 | 3,87 | 1,13 |
| 80.00 | 40.00 | 3.00 | 948 | 240,0 | 24,06 | 4,32 | 4,61 | 1,34 |
| 80.00 | 40.00 | 4.00 | 1253 | 240,0 | 31,43 | 5,57 | 6,07 | 1,75 |
| 80.00 | 50.00 | 5.00 | 1688 | 260,0 | 41,63 | 12,88 | 7,78 | 3,35 |
| 80.00 | 50.00 | 6.00 | 2009 | 260,0 | 49,00 | 15,05 | 9,22 | 3,95 |
| 80.00 | 50.00 | 8.00 | 2635 | 260,0 | 62,87 | 19,05 | 12,00 | 5,09 |
| 80.00 | 80.00 | 10.00 | 4050 | 320,0 | 88,98 | 88,98 | 15,80 | 15,80 |
| 80.00 | 80.00 | 3.00 | 1272 | 320,0 | 30,26 | 30,26 | 5,14 | 5,14 |
| 80.00 | 80.00 | 4.00 | 1685 | 320,0 | 39,62 | 39,62 | 6,77 | 6,77 |
| 80.00 | 80.00 | 6.00 | 2495 | 320,0 | 57,31 | 57,31 | 9,92 | 9,92 |
| 80.00 | 80.00 | 8.00 | 3284 | 320,0 | 73,73 | 73,73 | 12,92 | 12,92 |
| 85.00 | 50.00 | 5.00 | 1755 | 270,0 | 49,17 | 13,08 | 8,73 | 3,37 |
| 90.00 | 90.00 | 3.00 | 1434 | 360,0 | 43,36 | 43,36 | 6,53 | 6,53 |
| 100.00 | 100.00 | 10.00 | 5130 | 400,0 | 180,00 | 180,00 | 25,24 | 25,24 |
| 100.00 | 100.00 | 5.00 | 2633 | 400,0 | 96,73 | 96,73 | 13,22 | 13,22 |
| 100.00 | 20.00 | 2.00 | 637 | 240,0 | 23,99 | ,41 | 4,17 | ,23 |
| 100.00 | 30.00 | 2.00 | 691 | 260,0 | 27,17 | 1,36 | 4,48 | ,53 |
| 100.00 | 50.00 | 3.00 | 1191 | 300,0 | 47,57 | 8,61 | 7,26 | 2,13 |
| 100.00 | 50.00 | 4.00 | 1577 | 300,0 | 62,39 | 11,17 | 9,58 | 2,79 |
| 100.00 | 60.00 | 1.80 | 768 | 320,0 | 30,97 | 8,92 | 4,55 | 1,86 |
| 100.00 | 60.00 | 2.00 | 853 | 320,0 | 34,30 | 9,87 | 5,04 | 2,06 |
| 100.00 | 60.00 | 6.00 | 2495 | 320,0 | 96,57 | 26,99 | 14,53 | 5,81 |
| 110.00 | 30.00 | 2.00 | 745 | 280,0 | 35,20 | 1,38 | 5,34 | ,53 |
| 120.00 | 120.00 | 10.00 | 6210 | 480,0 | 318,53 | 318,53 | 36,91 | 36,91 |
| 120.00 | 20.00 | 2.00 | 745 | 280,0 | 39,70 | ,42 | 5,86 | ,24 |
| 120.00 | 40.00 | 3.00 | 1271 | 320,0 | 72,24 | 4,69 | 9,79 | 1,39 |
| 120.00 | 50.00 | 3.00 | 1353 | 340,0 | 77,88 | 8,95 | 10,19 | 2,16 |
| 120.00 | 60.00 | 2.00 | 961 | 360,0 | 56,03 | 10,30 | 7,07 | 2,09 |
| 125.00 | 80.00 | 8.00 | 4255 | 410,0 | 255,59 | 83,89 | 30,47 | 13,67 |
| 150.00 | 100.00 | 5.00 | 3308 | 500,0 | 293,58 | 108,58 | 28,47 | 13,90 |
| 180.00 | 27.00 | 6.00 | 3256 | 414,0 | 377,04 | 2,84 | 38,05 | 1,26 |
توجه: جهت محاسبه سایر ابعاد از جدول محاسبه وزن استفاده کنید. ویژگی های فنی محصولات صرفا به مطالب فوق خلاصه نمی‌شود، جهت مشاهده فهرست کامل پروفیل‌های آلومینیومی ایراک کاتالوگ محصولات را دانلود نمایید.
