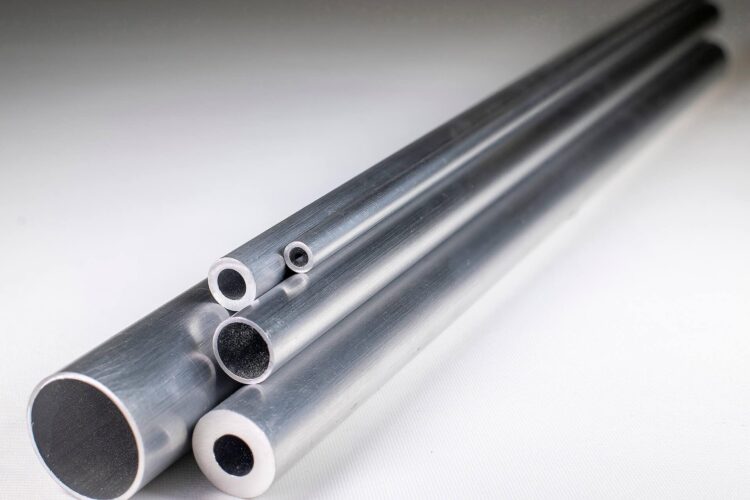

پروفیل لوله آلومینیومی جزو پروفیل‌های آلومینیوم استاندارد پر مصرف می‌باشد که کاربردهای بی‌شماری دارد. بعلت ساختار هندسی پروفیل لوله آلومینیومی از آن در صنایع و محصولات مختلفی با ابعاد و آلیاژهای مختلف استفاده می شود.
پروفیل‌های استاندارد آلومینیومی طیف گسترده‌ای از مقاطع هندسی آلومینیوم با ویژگی‌های فنی مختلف را شامل می‌شود
دریافت کاتالوگ استعلام قیمت
پروفیل لوله آلومینیومی دارای کاربردهای گسترده‌ای می باشد که بر حسب نیاز صنایع قابلت تغییر در ابعاد، نوع آلیاژ و اختصاصی سازی سایر مشخصات فنی را دارد.
پروفیل لوله آلومینیومی بعلت شکل هندسی، قابلیت طراحی و شکل دهی متنوعی دارد. این قابلیت باعث می شود تا در کنار ساختار فرم اصلی، زوایا و اشکال گوناگون و کاربردی به فرم اصلی اضافه شود.
از پروفیل لوله آلومینیوم برای سوخت رسانی وانتقال روغن درموتور هواپیما بدلیل سبک بودن و همچنین درواحدهای صنایع شیمیایی و درمحیط کارخانه گازهایی مثل آلروآمونیاک یا انیدریدسولفورو ورسانیدن هوای خشک به دستگاههای ابزاردقیق استفاده می شود. پروفیل لوله آلومینیوم بر حسب کاربرد و مصارف آن در صنایع مختلف ، در سایز ها ، ضخامت ها و آلیاژهای مختلف تولید می شود. عوامل موثری مانند سایز ، ضخامت و مهمتر از همه نوع آلیاژ آلومینیوم، در تولید لوله های آلومینیومی تاثیرگذار است.
متداول‌ترین آلیاژهایی که در تولید پروفیل آلومینیوم لوله استفاده می شود آلیاژی هایی مانند 6061، 6063، 2024 و 7075 هستند، اما با این حال از طیف وسیعی از سایر آلیاژهای آلومینیوم از سری های 1000، 2000، 3000، 5000، 6000 و 7000 استفاده می شود.
مزایای پروفیل‌های استاندارد آلومینیومی
اختصاصی سازی و انطباق با ویژگی های فنی محصول نهایی استفاده از طیف گسترده آلیاژی که باعث استحکام بالای پروفیل آلومینیوم استاندارد می‌شود دارای استحکام و مقاومت سطحی و نقطه‌ی مناسب قابلیت انجام عملیات‌های حرارتی جوش پذیری مناسب مقاومت بالا نسبت به خوردگی و عوامل فرساینده محیطی قابلیت انجام ماشینکاری و برشکاری رنگ پذیری و استفاده از پوشش‌های متنوع سطحی قابلیت استفاده بعنوان اتصلات یا ترکیب با سایر مقاطع آلومینیومی
ویژگی‌های پروفیل های استاندارد آلومینیومی ایراک طراحی و اختصاصی سازی مقاطع بر اساس نیازمندی‌های فنی مشتری اختصاصی سازی فرآیندهای تولید بر اساس استانداردها و الزامات تولید انجام عملیات‌های حرارتی مورد نیاز مانند T6 ,T5, T4 و… انجام عملیات‌های برشکاری، سوراخکاری، پانچ و جوشکاری بسته بندی اختصاصی مطابق با شیوه نامه های انبارش و حمل عملیات‌های انبار، لجستیک و تحویل به صورت زمینی و دریایی

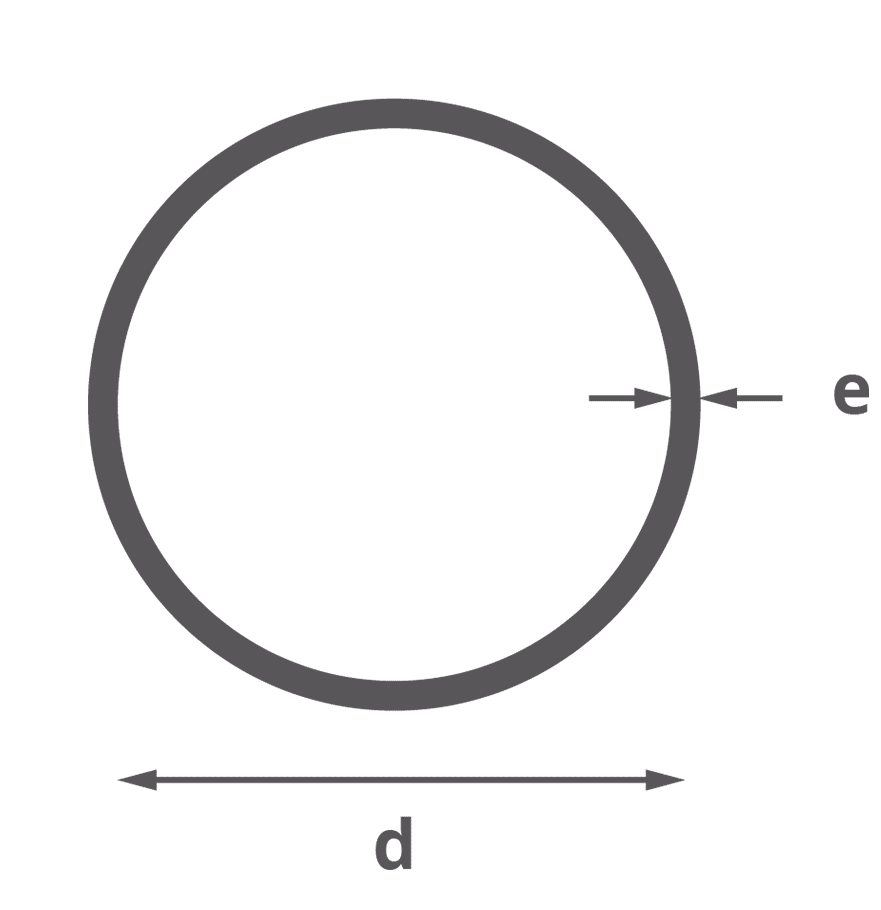

مشخصات فنی و ابعادی| Dimensions | Specifications | ||||||
|---|---|---|---|---|---|---|---|
| d | e | Weight | Perimeter | Ixx | Iyy | Wxx | Wyy |
| 16.00 | 1.50 | 184 | 50,2 | ,18 | ,18 | ,23 | ,23 |
| 16.00 | 2.00 | 238 | 50,2 | ,22 | ,22 | ,27 | ,27 |
| 16.00 | 4.60 | 445 | 50,2 | ,31 | ,31 | ,39 | ,39 |
| 17.00 | 2.00 | 254 | 53,4 | ,27 | ,27 | ,32 | ,32 |
| 17.30 | 2.00 | 260 | 54,3 | ,29 | ,29 | ,33 | ,33 |
| 18.00 | 1.50 | 210 | 56,5 | ,27 | ,27 | ,30 | ,30 |
| 18.00 | 2.00 | 271 | 56,5 | ,33 | ,33 | ,36 | ,36 |
| 19.00 | 1.50 | 223 | 59,6 | ,32 | ,32 | ,33 | ,33 |
| 20.00 | 1.50 | 235 | 62,8 | ,38 | ,38 | ,38 | ,38 |
| 20.00 | 2.00 | 305 | 62,8 | ,46 | ,46 | ,46 | ,46 |
| 20.00 | 3.00 | 433 | 62,8 | ,60 | ,60 | ,60 | ,60 |
| 20.00 | 5.50 | 673 | 62,8 | ,75 | ,75 | ,75 | ,75 |
| 22.00 | 5.00 | 721 | 69,1 | 1,05 | 1,05 | ,95 | ,95 |
| 23.00 | 2.00 | 356 | 72,2 | ,73 | ,73 | ,64 | ,64 |
| 25.00 | 1.20 | 242 | 78,5 | ,64 | ,64 | ,51 | ,51 |
| 25.00 | 1.60 | 318 | 78,5 | ,81 | ,81 | ,65 | ,65 |
| 25.00 | 2.00 | 390 | 78,5 | ,96 | ,96 | ,77 | ,77 |
| 25.00 | 2.50 | 477 | 78,5 | 1,13 | 1,13 | ,91 | ,91 |
| 25.00 | 3.00 | 560 | 78,5 | 1,28 | 1,28 | 1,02 | 1,02 |
| 25.00 | 5.00 | 848 | 78,5 | 1,67 | 1,67 | 1,34 | 1,34 |
| 25.00 | 6.00 | 967 | 78,5 | 1,78 | 1,78 | 1,42 | 1,42 |
| 26.00 | 2.00 | 407 | 81,6 | 1,09 | 1,09 | ,84 | ,84 |
| 27.70 | 1.50 | 333 | 87,0 | 1,06 | 1,06 | ,77 | ,77 |
| 28.00 | 1.50 | 337 | 87,9 | 1,10 | 1,10 | ,79 | ,79 |
| 30.00 | 1.50 | 363 | 94,2 | 1,37 | 1,37 | ,91 | ,91 |
| 30.00 | 2.00 | 475 | 94,2 | 1,73 | 1,73 | 1,16 | 1,16 |
| 30.00 | 2.50 | 583 | 94,2 | 2,06 | 2,06 | 1,37 | 1,37 |
| 30.00 | 3.00 | 687 | 94,2 | 2,35 | 2,35 | 1,56 | 1,56 |
| 30.00 | 4.00 | 882 | 94,2 | 2,83 | 2,83 | 1,88 | 1,88 |
| 30.00 | 5.00 | 1060 | 94,2 | 3,19 | 3,19 | 2,13 | 2,13 |
| 32.00 | 1.50 | 388 | 100,5 | 1,68 | 1,68 | 1,05 | 1,05 |
| 32.00 | 2.00 | 509 | 100,5 | 2,13 | 2,13 | 1,33 | 1,33 |
| 32.00 | 2.50 | 626 | 100,5 | 2,54 | 2,54 | 1,59 | 1,59 |
| 32.00 | 3.00 | 738 | 100,5 | 2,90 | 2,90 | 1,82 | 1,82 |
| 32.00 | 4.00 | 950 | 100,5 | 3,52 | 3,52 | 2,20 | 2,20 |
| 32.00 | 5.00 | 1112 | 100,5 | 4,00 | 4,00 | 2,50 | 2,50 |
| 33.50 | 3.00 | 776 | 105,2 | 3,37 | 3,37 | 2,01 | 2,01 |
| 34.00 | 1.50 | 415 | 106,8 | 2,03 | 2,03 | 1,19 | 1,19 |
| 34.00 | 6.50 | 1516 | 106,8 | 5,61 | 5,61 | 3,30 | 3,30 |
| 35.00 | 2.00 | 560 | 109,9 | 2,83 | 2,83 | 1,62 | 1,62 |
| 35.00 | 2.50 | 689 | 109,9 | 3,39 | 3,39 | 1,94 | 1,94 |
| 35.00 | 5.00 | 1272 | 109,9 | 5,45 | 5,45 | 3,11 | 3,11 |
| 36.00 | 1.50 | 439 | 113,1 | 2,42 | 2,42 | 1,35 | 1,35 |
| 36.00 | 3.00 | 840 | 113,1 | 4,27 | 4,27 | 2,37 | 2,37 |
| 36.00 | 4.00 | 1086 | 113,1 | 5,23 | 5,23 | 2,90 | 2,90 |
| 38.00 | 2.00 | 611 | 119,3 | 3,68 | 3,68 | 1,93 | 1,93 |
| 38.00 | 5.00 | 1400 | 119,3 | 7,22 | 7,22 | 3,80 | 3,80 |
| 40.00 | 1.50 | 490 | 125,6 | 3,37 | 3,37 | 1,68 | 1,68 |
| 40.00 | 2.00 | 645 | 125,6 | 4,32 | 4,32 | 2,16 | 2,16 |
| 40.00 | 2.50 | 795 | 125,6 | 5,20 | 5,20 | 2,60 | 2,60 |
| 40.00 | 3.00 | 942 | 125,6 | 6,01 | 6,01 | 3,00 | 3,00 |
| 40.00 | 4.00 | 1221 | 125,6 | 7,42 | 7,42 | 3,71 | 3,71 |
| 40.00 | 5.00 | 1484 | 125,6 | 8,59 | 8,59 | 4,30 | 4,30 |
| 40.00 | 8.00 | 2171 | 125,6 | 10,94 | 10,94 | 5,47 | 5,47 |
| 42.00 | 2.00 | 679 | 131,9 | 5,04 | 5,04 | 2,40 | 2,40 |
| 42.00 | 3.15 | 1038 | 131,9 | 7,30 | 7,30 | 3,48 | 3,48 |
| 42.00 | 3.50 | 1143 | 131,9 | 7,91 | 7,91 | 3,77 | 3,77 |
| 45.00 | 1.50 | 553 | 141,3 | 4,85 | 4,85 | 2,16 | 2,16 |
| 45.00 | 2.00 | 729 | 141,3 | 6,26 | 6,26 | 2,78 | 2,78 |
| 45.00 | 2.50 | 900 | 141,3 | 7,56 | 7,56 | 3,36 | 3,36 |
| 45.00 | 5.00 | 1696 | 141,3 | 12,76 | 12,76 | 5,67 | 5,67 |
| 48.00 | 1.50 | 592 | 150,8 | 5,93 | 5,93 | 2,47 | 2,47 |
| 48.00 | 2.00 | 780 | 150,8 | 7,66 | 7,66 | 3,19 | 3,19 |
| 48.00 | 2.50 | 965 | 150,8 | 9,28 | 9,28 | 3,86 | 3,86 |
| 48.00 | 3.00 | 1145 | 150,8 | 10,78 | 10,78 | 4,49 | 4,49 |
| 50.00 | 1.50 | 616 | 157,0 | 6,73 | 6,73 | 2,69 | 2,69 |
| 50.00 | 2.00 | 814 | 157,0 | 8,70 | 8,70 | 3,48 | 3,48 |
| 50.00 | 2.50 | 1007 | 157,0 | 10,55 | 10,55 | 4,22 | 4,22 |
| 50.00 | 3.00 | 1196 | 157,0 | 12,28 | 12,28 | 4,91 | 4,91 |
| 50.00 | 4.00 | 1561 | 157,0 | 15,41 | 15,41 | 6,16 | 6,16 |
| 50.00 | 5.00 | 1909 | 157,0 | 18,11 | 18,11 | 7,25 | 7,25 |
| 50.00 | 6.00 | 2239 | 157,0 | 20,44 | 20,44 | 8,18 | 8,18 |
| 55.00 | 2.50 | 1113 | 172,7 | 14,24 | 14,24 | 5,18 | 5,18 |
| 56.00 | 3.00 | 1349 | 175,9 | 17,60 | 17,60 | 6,28 | 6,28 |
| 56.00 | 6.00 | 2545 | 175,9 | 29,88 | 29,88 | 10,67 | 10,67 |
| 57.00 | 2.00 | 933 | 179,0 | 13,08 | 13,08 | 4,59 | 4,59 |
| 57.00 | 2.50 | 1156 | 179,0 | 15,93 | 15,93 | 5,59 | 5,59 |
| 60.00 | 1.50 | 744 | 188,5 | 11,80 | 11,80 | 3,93 | 3,93 |
| 60.00 | 2.00 | 984 | 188,5 | 15,34 | 15,34 | 5,11 | 5,11 |
| 60.00 | 2.50 | 1219 | 188,5 | 18,70 | 18,70 | 6,23 | 6,23 |
| 60.00 | 3.00 | 1450 | 188,5 | 21,88 | 21,88 | 7,29 | 7,29 |
| 60.00 | 4.00 | 1900 | 188,5 | 27,73 | 27,73 | 9,24 | 9,24 |
| 60.00 | 5.00 | 2333 | 188,5 | 32,94 | 32,94 | 10,98 | 10,98 |
| 63.00 | 1.50 | 782 | 197,9 | 13,71 | 13,71 | 4,35 | 4,35 |
| 63.00 | 2.00 | 1035 | 197,9 | 17,85 | 17,85 | 5,67 | 5,67 |
| 63.00 | 2.50 | 1283 | 197,9 | 21,78 | 21,78 | 6,91 | 6,91 |
| 63.00 | 3.00 | 1527 | 197,9 | 25,51 | 25,51 | 8,10 | 8,10 |
| 63.00 | 5.00 | 2460 | 197,9 | 38,59 | 38,59 | 12,25 | 12,25 |
| 63.00 | 8.00 | 3732 | 197,9 | 53,37 | 53,37 | 16,94 | 16,94 |
| 65.00 | 1.50 | 808 | 204,2 | 15,09 | 15,09 | 4,64 | 4,64 |
| 65.00 | 2.50 | 1325 | 204,2 | 24,01 | 24,01 | 7,39 | 7,39 |
| 70.00 | 1.50 | 872 | 219,9 | 18,94 | 18,94 | 5,41 | 5,41 |
| 70.00 | 2.00 | 1154 | 219,9 | 24,72 | 24,72 | 7,06 | 7,06 |
| 70.00 | 3.00 | 1705 | 219,9 | 35,50 | 35,50 | 10,14 | 10,14 |
| 70.00 | 4.00 | 2239 | 219,9 | 45,33 | 45,33 | 12,95 | 12,95 |
| 70.00 | 5.00 | 2757 | 219,9 | 54,24 | 54,24 | 15,50 | 15,50 |
| 73.00 | 11.50 | 5999 | 229,3 | 108,72 | 108,72 | 29,79 | 29,79 |
| 75.00 | 1.50 | 935 | 235,6 | 23,40 | 23,40 | 6,24 | 6,24 |
| 75.00 | 2.00 | 1238 | 235,6 | 30,58 | 30,58 | 8,15 | 8,15 |
| 75.00 | 2.75 | 1685 | 235,6 | 40,79 | 40,79 | 10,88 | 10,88 |
| 75.00 | 5.00 | 2969 | 235,6 | 67,69 | 67,69 | 18,05 | 18,05 |
| 76.00 | 3.00 | 1858 | 238,7 | 45,91 | 45,91 | 12,08 | 12,08 |
| 80.00 | 1.50 | 1000 | 251,3 | 28,50 | 28,50 | 7,13 | 7,13 |
| 80.00 | 2.00 | 1323 | 251,3 | 37,30 | 37,30 | 9,32 | 9,32 |
| 80.00 | 2.50 | 1643 | 251,3 | 45,75 | 45,75 | 11,44 | 11,44 |
| 80.00 | 3.00 | 1959 | 251,3 | 53,87 | 53,87 | 13,47 | 13,47 |
| 80.00 | 4.00 | 2579 | 251,3 | 69,15 | 69,15 | 17,29 | 17,29 |
| 80.00 | 5.00 | 3181 | 251,3 | 83,20 | 83,20 | 20,80 | 20,80 |
| 84.00 | 2.00 | 1391 | 263,8 | 43,33 | 43,33 | 10,32 | 10,32 |
| 85.00 | 1.50 | 1062 | 267,0 | 34,30 | 34,30 | 8,07 | 8,07 |
| 85.00 | 2.00 | 1408 | 267,0 | 44,93 | 44,93 | 10,57 | 10,57 |
| 85.00 | 3.00 | 2087 | 267,0 | 65,04 | 65,04 | 15,30 | 15,30 |
| 89.00 | 3.00 | 2188 | 279,6 | 75,02 | 75,02 | 16,86 | 16,86 |
| 90.00 | 1.50 | 1126 | 282,7 | 40,84 | 40,84 | 9,08 | 9,08 |
| 90.00 | 2.00 | 1493 | 282,7 | 53,55 | 53,55 | 11,90 | 11,90 |
| 90.00 | 2.50 | 1856 | 282,7 | 65,82 | 65,82 | 14,63 | 14,63 |
| 90.00 | 3.00 | 2214 | 282,7 | 77,67 | 77,67 | 17,26 | 17,26 |
| 90.00 | 5.00 | 3605 | 282,7 | 121,00 | 121,00 | 26,89 | 26,89 |
| 93.00 | 2.00 | 1544 | 292,1 | 59,21 | 59,21 | 12,73 | 12,73 |
| 93.00 | 2.50 | 1919 | 292,1 | 72,82 | 72,82 | 15,66 | 15,66 |
| 95.00 | 1.50 | 1190 | 298,4 | 48,16 | 48,16 | 10,14 | 10,14 |
| 95.00 | 2.00 | 1578 | 298,4 | 63,20 | 63,20 | 13,31 | 13,31 |
| 95.00 | 2.50 | 1962 | 298,4 | 77,76 | 77,76 | 16,37 | 16,37 |
| 100.00 | 1.50 | 1253 | 314,1 | 56,31 | 56,31 | 11,26 | 11,26 |
| 100.00 | 2.00 | 1663 | 314,1 | 73,95 | 73,95 | 14,79 | 14,79 |
| 100.00 | 2.50 | 2068 | 314,1 | 91,05 | 91,05 | 18,21 | 18,21 |
| 100.00 | 3.00 | 2468 | 314,1 | 107,62 | 107,62 | 21,52 | 21,52 |
| 100.00 | 4.00 | 3257 | 314,1 | 139,22 | 139,22 | 27,84 | 27,84 |
| 100.00 | 5.00 | 4029 | 314,1 | 168,81 | 168,81 | 33,76 | 33,76 |
| 100.00 | 8.00 | 6243 | 314,1 | 246,48 | 246,48 | 49,30 | 49,30 |
| 102.00 | 5.00 | 4114 | 320,4 | 179,68 | 179,68 | 35,23 | 35,23 |
| 105.00 | 2.00 | 1747 | 329,8 | 85,85 | 85,85 | 16,35 | 16,35 |
| 110.00 | 1.50 | 1380 | 345,5 | 75,25 | 75,25 | 13,68 | 13,68 |
| 110.00 | 5.00 | 4453 | 345,5 | 227,81 | 227,81 | 41,42 | 41,42 |
| 114.00 | 2.50 | 2363 | 358,1 | 136,16 | 136,16 | 23,89 | 23,89 |
| 114.00 | 3.00 | 2825 | 358,1 | 161,24 | 161,24 | 28,29 | 28,29 |
| 115.00 | 2.00 | 1917 | 361,2 | 113,36 | 113,36 | 19,71 | 19,71 |
| 115.00 | 5.00 | 4664 | 361,2 | 261,88 | 261,88 | 45,54 | 45,54 |
| 120.00 | 10.00 | 9330 | 376,9 | 527,00 | 527,00 | 87,83 | 87,83 |
| 120.00 | 2.00 | 2002 | 376,9 | 129,08 | 129,08 | 21,51 | 21,51 |
| 120.00 | 3.00 | 2977 | 376,9 | 188,81 | 188,81 | 31,47 | 31,47 |
| 120.00 | 4.00 | 3936 | 376,9 | 245,48 | 245,48 | 40,91 | 40,91 |
| 120.00 | 5.00 | 4877 | 376,9 | 299,19 | 299,19 | 49,86 | 49,86 |
| 120.00 | 8.00 | 7600 | 376,9 | 443,62 | 443,62 | 73,94 | 73,94 |
| 123.00 | 4.00 | 4038 | 386,4 | 265,00 | 265,00 | 43,09 | 43,09 |
| 125.00 | 10.00 | 9755 | 392,7 | 601,76 | 601,76 | 96,28 | 96,28 |
| 125.00 | 2.00 | 2087 | 392,7 | 146,19 | 146,19 | 23,39 | 23,39 |
| 125.00 | 5.00 | 5089 | 392,7 | 339,88 | 339,88 | 54,38 | 54,38 |
| 130.00 | 3.00 | 3232 | 408,4 | 241,45 | 241,45 | 37,15 | 37,15 |
| 130.00 | 4.00 | 4275 | 408,4 | 314,53 | 314,53 | 48,39 | 48,39 |
| 136.00 | 3.00 | 3385 | 427,2 | 277,30 | 277,30 | 40,78 | 40,78 |
| 140.00 | 2.00 | 2341 | 439,8 | 206,45 | 206,45 | 29,49 | 29,49 |
| 140.00 | 3.00 | 3486 | 439,8 | 303,08 | 303,08 | 43,30 | 43,30 |
| 140.00 | 5.00 | 5726 | 439,8 | 483,76 | 483,76 | 69,11 | 69,11 |
| 150.00 | 2.50 | 3128 | 471,2 | 315,14 | 315,14 | 42,02 | 42,02 |
| 150.00 | 5.00 | 6150 | 471,2 | 599,31 | 599,31 | 79,91 | 79,91 |
| 160.00 | 2.50 | 3340 | 502,6 | 383,66 | 383,66 | 47,96 | 47,96 |
| 160.00 | 3.00 | 3995 | 502,6 | 456,08 | 456,08 | 57,01 | 57,01 |
| 180.00 | 2.50 | 3764 | 565,4 | 549,14 | 549,14 | 61,02 | 61,02 |
| 180.00 | 3.00 | 4504 | 565,4 | 653,47 | 653,47 | 72,61 | 72,61 |
| 200.00 | 5.00 | 8270 | 628,3 | 1.456,86 | 1.456,86 | 145,69 | 145,69 |
توجه: جهت محاسبه سایر ابعاد از جدول محاسبه وزن استفاده کنید. ویژگی های فنی محصولات صرفا به مطالب فوق خلاصه نمی‌شود، جهت مشاهده فهرست کامل پروفیل‌های آلومینیومی ایراک کاتالوگ محصولات را دانلود نمایید.
پروفیل‌های استاندارد آلومینیومی طیف گسترده‌ای از مقاطع هندسی آلومینیوم با ویژگی‌های فنی مختلف را شامل می‌شود
