در صنعت اکستروژن آلومینیوم، معمولاً وقتی صحبت از کیفیت پروفیل آلومینیوم می‌شود، ذهن‌ها به سمت کیفیت بیلت، ترکیب آلیاژی، قدرت پرس یا عملیات حرارتی می‌رود. با این حال، تجربه صنعت جهانی نشان می‌دهد که حتی بهترین آلیاژها و پیشرفته‌ترین خطوط تولید نیز نمی‌توانند ضعف یک طراحی قالب نامناسب (Die Design) را جبران کنند. در واقع، بخش قابل‌توجهی از کیفیت نهایی پروفیل، پیش از گرم‌شدن بیلت و آغاز فرآیند تولید، در مرحله طراحی قالب تعیین می‌شود.

اگر بخواهیم اکستروژن را به یک سیستم زنده تشبیه کنیم، مهندس قالب اکستروژن آلومینیوم همان مغزی است که مسیر حرکت فلز را هدایت می‌کند. فلز مذاب یا نیمه‌جامد، برخلاف تصور عمومی، در هنگام عبور از قالب رفتاری کاملاً پیچیده و غیرخطی دارد؛ رفتاری که تحت‌تأثیر فشار، دما، اصطکاک، هندسه مقطع، سرعت پرس و خواص رئولوژیکی آلیاژ تغییر می‌کند. کوچک‌ترین خطا در طراحی مسیر جریان فلز می‌تواند باعث شکل‌گیری مجموعه‌ای از مشکلات شود؛ از تابیدگی و اعوجاج هندسی گرفته تا افت کیفیت سطح، ترک‌های ریز، ضعف مکانیکی و افزایش ضایعات تولید.

در دهه‌های اخیر، با پیچیده‌تر شدن مقاطع ساختمانی، سیستم‌های ترمال‌بریک، پروفیل‌های خورشیدی، قطعات خودروهای برقی و سازه‌های سبک‌وزن، مهندسی قالب از یک فعالیت مبتنی بر تجربه به یک حوزه علمی و میان‌رشته‌ای تبدیل شده است؛ حوزه‌ای که ترکیبی از متالورژی، مکانیک جامدات، انتقال حرارت، دینامیک سیالات محاسباتی (CFD)، تحلیل اجزای محدود (FEM) و حتی هوش مصنوعی را در بر می‌گیرد.

امروزه در کارخانه‌های پیشرفته دنیا، پرسش اصلی دیگر این نیست که آیا این پروفیل قابل تولید است یا نه، بلکه پرسش به این شکل تغییر کرده است:

آیا این پروفیل را می‌توان با حداقل ضایعات، کیفیت سطح ممتاز، تلرانس دقیق و حداکثر بهره‌وری اقتصادی تولید کرد؟

پاسخ این سؤال تقریباً همیشه در یک نقطه خلاصه می‌شود: کیفیت طراحی قالب

مهندسی قالب در اکستروژن آلومینیوم چیست و چرا ستون فقرات کیفیت پروفیل محسوب می‌شود؟

در نگاه ساده، قالب اکستروژن ابزاری است که شکل نهایی پروفیل را مشخص می‌کند. اما در عمل، قالب چیزی فراتر از یک حفره فلزی است. قالب در واقع یک سامانه مهندسی‌شده برای مدیریت رفتار فلز در شرایط شدید ترمومکانیکی است؛ شرایطی که در آن فلز تحت فشارهای بسیار بالا، دماهای چندصد درجه‌ای و تغییر شکل پلاستیک شدید قرار می‌گیرد.

در فرآیند اکستروژن، آلومینیوم هنگام عبور از قالب رفتاری شبیه یک ماده ویسکوپلاستیک از خود نشان می‌دهد. این بدان معناست که فلز تمایل دارد مسیرهایی را انتخاب کند که مقاومت کمتری دارند. اگر مهندس قالب این رفتار را به‌درستی پیش‌بینی نکند، بخشی از مقطع سریع‌تر و بخشی دیگر کندتر حرکت خواهد کرد. نتیجه چنین ناهماهنگی‌ای، محصولی است که از لحاظ ابعادی ناپایدار بوده و در بسیاری از موارد قابل استفاده نخواهد بود.

به همین دلیل است که در صنعت اکستروژن جمله‌ای مشهور وجود دارد:
«کیفیت پروفیل، پیش از شروع تولید در قالب طراحی می‌شود.»

پیچیدگی پروفیل‌های امروزی؛ چرا طراحی قالب دیگر یک کار تجربی نیست؟

در دهه‌های گذشته، بیشتر پروفیل‌های اکسترودی دارای مقاطع نسبتاً ساده بودند. تولید پروفیل‌هایی مانند تسمه، نبشی، چهارگوش یا مقاطع باز نیازمند پیچیدگی چندانی نبود. اما صنعت ساختمان و حمل‌ونقل امروز به سمت مقاطع بسیار پیچیده حرکت کرده است.

برای مثال، یک پروفیل ترمال‌بریک مدرن ممکن است دارای:

• بیش از ۲۰ حفره داخلی،
• چندین مسیر مونتاژ یراق،
• کانال‌های زهکشی،
• شیارهای آب‌بندی،
• و نواحی با ضخامت متغیر

باشد. در چنین شرایطی، کنترل یکنواخت جریان فلز دیگر با روش‌های سنتی و صرفاً تجربی ممکن نیست. طراحی قالب نیازمند مدل‌سازی دقیق و تحلیل رفتار فلز در لحظه عبور از قالب است؛ زیرا کوچک‌ترین عدم تعادل در جریان، می‌تواند باعث تابیدگی یا تغییر شکل کل مقطع شود.

طراحی قالب‌های Solid؛ پایه‌ای‌ترین اما همچنان مهم

قالب‌های Solid Die برای تولید پروفیل‌های توپر یا باز استفاده می‌شوند. این قالب‌ها نسبتاً ساده‌ترند، اما این سادگی نباید باعث شود نقش طراحی آن‌ها دست‌کم گرفته شود.

پروفیل‌هایی مانند:

• ریل‌ها،
• قطعات تزئینی،
• براکت‌ها،
• پروفیل‌های باز ساختمانی

اغلب با این نوع قالب تولید می‌شوند.

اگرچه مسیر جریان فلز در این قالب‌ها ساده‌تر است، اما همچنان مهندس باید:

• توزیع فشار،
• اصطکاک،
• سرعت خروج فلز
• و پایداری هندسی

را کنترل کند. حتی در یک پروفیل ساده، خطای کوچک در طراحی می‌تواند باعث ایجاد Die Line یا اختلاف ضخامت شود؛ مشکلی که در محصولات آنادایزشده به‌شدت قابل مشاهده خواهد بود.

چرا طراحی قالب‌های Hollow و Bridge Die به تخصص بسیار بالاتری نیاز دارد؟

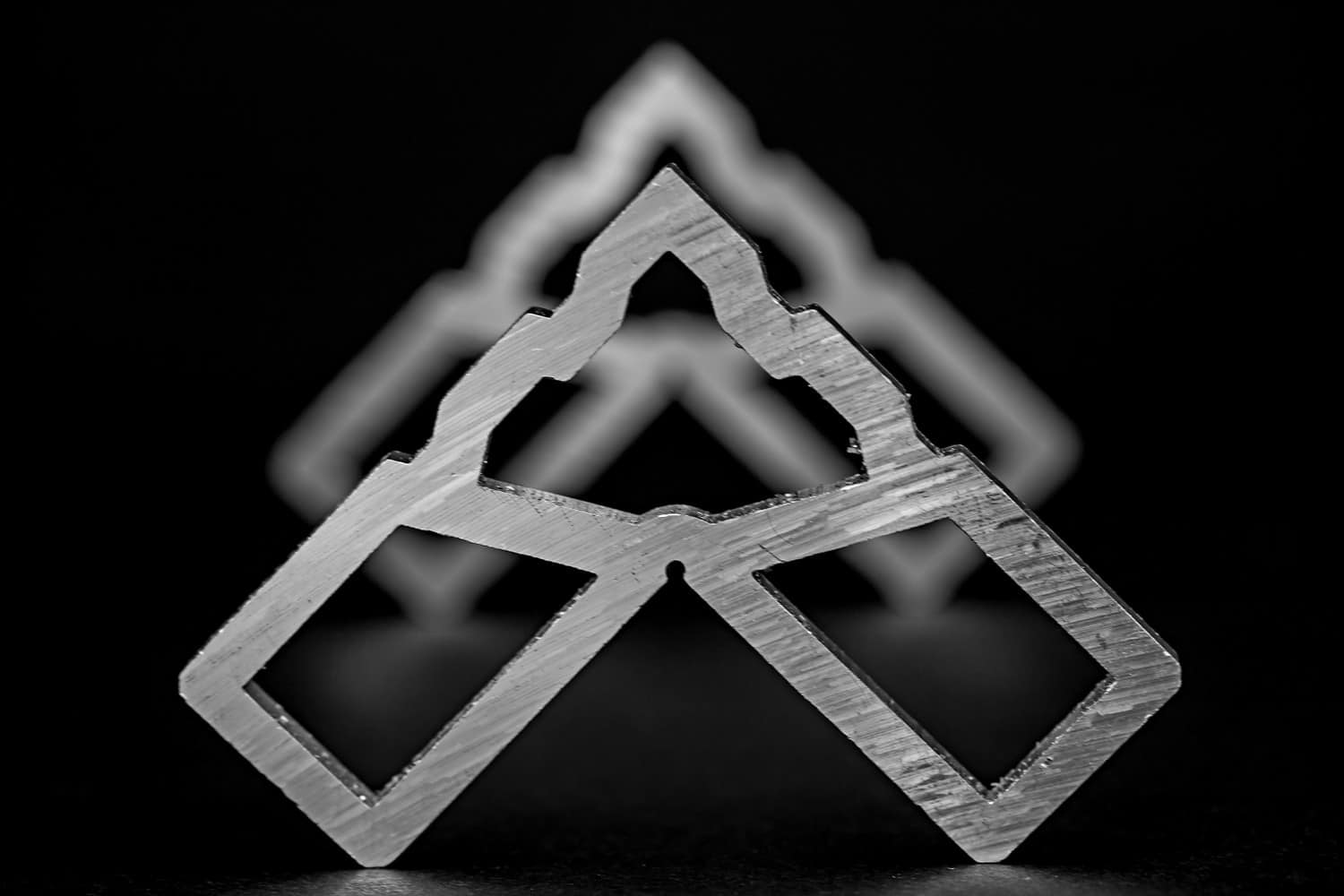

وقتی صحبت از پروفیل‌های توخالی و چندحفره‌ای می‌شود، شرایط کاملاً تغییر می‌کند. در اینجا مهندس قالب دیگر فقط مسیر خروج فلز را طراحی نمی‌کند، بلکه باید فرآیند تقسیم و اتصال مجدد فلز را نیز کنترل کند.

در قالب‌های Hollow Die، فلز ابتدا توسط پل‌ها (Bridges) تقسیم می‌شود، سپس از کانال‌های مختلف عبور می‌کند و در نهایت در بخشی به نام Welding Chamber دوباره به یکدیگر متصل می‌شود.

در نگاه اول شاید تصور شود این اتصال ساده است؛ اما در عمل، این یکی از پیچیده‌ترین بخش‌های مهندسی اکستروژن آلومینیوم است. اگر طراحی Welding Chamber مناسب نباشد، پیوند متالورژیکی ضعیف شکل می‌گیرد و محصول مستعد:

• ترک خستگی،
• شکست موضعی،
• یا افت استحکام

خواهد بود. به همین دلیل، در پروفیل‌های حساس ساختمانی و صنعتی، کیفیت طراحی Hollow Die مستقیماً بر دوام محصول اثر می‌گذارد.

مهندسی جریان فلز (Metal Flow):

قلب واقعی طراحی قالب در اکستروژن پروفیل‌های پیچیده

در صنعت اکستروژن آلومینیوم، اگر بخواهیم تنها یک عامل را به‌عنوان تعیین‌کننده اصلی کیفیت محصول معرفی کنیم، بدون تردید باید از جریان فلز (Metal Flow) نام ببریم. در واقع، تمام فلسفه مهندسی قالب حول یک پرسش بنیادین شکل می‌گیرد:

«چگونه می‌توان فلز را وادار کرد در تمام نقاط مقطع، با سرعتی کنترل‌شده و متعادل حرکت کند؟»

پاسخ به این پرسش ساده نیست؛ زیرا آلومینیوم در دمای اکستروژن رفتاری پیچیده از خود نشان می‌دهد. فلز نه کاملاً جامد است و نه کاملاً مایع؛ بلکه در وضعیتی ویسکوپلاستیک قرار دارد. به همین دلیل، تمایل طبیعی آن این است که از مسیرهایی با مقاومت کمتر سریع‌تر عبور کند.

همین ویژگی ظاهراً ساده، منشأ بسیاری از مشکلات بزرگ تولید است.

برای مثال، تصور کنید یک پروفیل ساختمانی دارای بخش‌هایی ضخیم و بخش‌هایی بسیار نازک باشد. اگر قالب بدون تحلیل دقیق طراحی شود، فلز در نواحی نازک با سرعت بیشتری جریان پیدا می‌کند، در حالی‌که بخش‌های ضخیم‌تر عقب می‌مانند. نتیجه چنین رفتاری، پروفیلی است که پس از خروج از قالب:

• پیچیده می‌شود،
• خم می‌شود،
• یا تلرانس ابعادی آن از محدوده استاندارد خارج می‌شود.

این همان جایی است که مهندسی قالب از یک کار تجربی به یک علم دقیق تبدیل می‌شود.

چرا تعادل جریان فلز (Flow Balance) مهم‌ترین هدف طراحی قالب است؟

در اکستروژن حرفه‌ای، هدف اصلی طراحی قالب صرفاً ایجاد شکل ظاهری مقطع نیست. هدف واقعی این است که:

تمام قسمت‌های پروفیل تقریباً هم‌زمان و با سرعتی متوازن از قالب خارج شوند.

این مفهوم که در صنعت با عنوان Flow Balance شناخته می‌شود، پایه بسیاری از تصمیم‌های طراحی قالب است.

اگر خروج فلز در بخشی از مقطع سریع‌تر باشد، آن قسمت پروفیل تمایل به کشیده‌شدن دارد. برعکس، اگر بخشی کندتر حرکت کند، در ساختار داخلی تنش‌های ناخواسته شکل می‌گیرد.

نتیجه نهایی می‌تواند شامل موارد زیر باشد:

• تابیدگی (Twist)
• خم‌شدگی طولی (Bowing)
• تغییر ضخامت موضعی
• ناپایداری هندسی
• یا حتی ترک‌های ناشی از تنش داخلی

باشد.

در کارخانه‌های پیشرفته اکستروژن، مهندسان قالب پیش از ساخت واقعی قالب، رفتار فلز را بارها شبیه‌سازی می‌کنند تا اطمینان یابند سرعت خروج فلز در تمامی بخش‌ها در محدوده قابل‌قبول قرار دارد.

Die Bearing؛ بخش کوچک قالب با تأثیری عظیم بر کیفیت پروفیل

در میان تمام اجزای قالب، شاید هیچ بخشی به اندازه Bearing تعیین‌کننده کیفیت نهایی نباشد. بسیاری از مهندسان اکستروژن، Bearing را «فرمان کنترل فلز» می‌نامند؛ زیرا آخرین نقطه‌ای است که مهندس می‌تواند رفتار جریان را پیش از خروج پروفیل تنظیم کند.

Bearing بخشی از قالب است که فلز در آخرین مرحله عبور خود از آن می‌گذرد. طول این ناحیه مستقیماً بر مقاومت موضعی جریان فلز اثر می‌گذارد.

اصل طراحی بسیار ساده اما فوق‌العاده حساس است:

• اگر فلز در بخشی بیش از حد سریع حرکت کند، طول Bearing افزایش می‌یابد تا مقاومت بیشتر شود.
• اگر بخشی کندتر حرکت کند، Bearing کوتاه‌تر طراحی می‌شود تا فلز آسان‌تر عبور کند.

در ظاهر، این اصلاحات ممکن است جزئی به‌نظر برسند، اما در عمل اختلافی در حد چند دهم میلی‌متر می‌تواند سرنوشت کیفیت یک پروفیل را تغییر دهد.

برای نمونه، در تولید پروفیل‌های کرتین‌وال یا سیستم‌های پنجره‌ای با تلرانس بالا، اختلاف بسیار جزئی در طول Bearing ممکن است باعث شود مونتاژ نهایی:

• دچار نشتی آب شود،
• اتصال یراق‌آلات دچار مشکل شود،
• یا ظاهر نما از نظر بصری نامتقارن به‌نظر برسد.

به همین دلیل، در کارخانه‌های پیشرفته، اصلاح Bearing یک فرآیند دائمی و تکرارشونده است و قالب‌ها در طول عمر خود بارها تیونینگ می‌شوند.

طراحی Pocket و Feed Zone؛ چگونه مهندسان مسیر حرکت فلز را هدایت می‌کنند؟

یکی از مهم‌ترین ابزارهای مهندسان برای کنترل جریان فلز، طراحی نواحی موسوم به Feed Zone و Pocket است. این نواحی در حقیقت بخش‌هایی از قالب هستند که فلز پیش از ورود به خروجی نهایی از آن‌ها عبور می‌کند.

در مقاطع پیچیده، مهندس قالب می‌تواند با تغییر شکل یا عمق این نواحی:

• فشار موضعی را تنظیم کند،
• سرعت فلز را کاهش یا افزایش دهد،
• و توزیع یکنواخت‌تری از جریان ایجاد کند.

به‌عبارت دیگر، قالب صرفاً یک مسیر عبور نیست؛ بلکه یک سیستم هدایت هوشمند جریان فلز است.

در بسیاری از پروژه‌های صنعتی، موفقیت تولید یک مقطع پیچیده نه به قدرت پرس، بلکه به توانایی مهندس در طراحی Feed Zone وابسته است.

برای مثال، در پروفیل‌های خورشیدی با دیواره‌های نازک و طول زیاد، اگر توزیع جریان به‌درستی مدیریت نشود، پروفیل در همان مترهای ابتدایی تولید دچار تابیدگی خواهد شد و کل بچ تولیدی ممکن است به ضایعات تبدیل شود.

نقش دما و اصطکاک در تغییر رفتار جریان فلز

یکی از اشتباهات رایج در تحلیل اکستروژن این است که تصور شود قالب به‌تنهایی کیفیت را تعیین می‌کند. در واقع، طراحی قالب و شرایط فرآیند رابطه‌ای کاملاً وابسته به هم دارند.

فلز در دماهای مختلف رفتار متفاوتی دارد. افزایش دما معمولاً باعث کاهش مقاومت جریان می‌شود؛ اما این موضوع همواره مزیت نیست.

اگر دما بیش از حد بالا باشد:

• فلز بیش از اندازه روان می‌شود؛
• تعادل جریان از بین می‌رود؛
• و احتمال پارگی سطحی (Surface Tearing) افزایش پیدا می‌کند.

از سوی دیگر، اصطکاک میان فلز و دیواره قالب نیز نقش مهمی در رفتار جریان دارد. سایش قالب یا کیفیت پایین پولیش سطح می‌تواند اصطکاک را افزایش دهد و موجب شکل‌گیری خطوط سطحی ناخواسته شود.

در پروفیل‌هایی که برای آنادایز یا رنگ پودری معماری تولید می‌شوند، چنین عیوبی معمولاً غیرقابل‌قبول‌اند.

چرا مهندسی جریان فلز برای پروفیل‌های ساختمانی و صنعتی آینده‌ساز است؟

با حرکت صنعت ساختمان به سمت نماهای پیچیده‌تر و سیستم‌های هوشمند، نیاز به پروفیل‌هایی با هندسه‌های غیرمتقارن و چندحفره‌ای رو به افزایش است.

در خودروهای برقی، سازه‌های خورشیدی و سیستم‌های سبک‌وزن نیز شرایط مشابهی وجود دارد. این یعنی مهندسی جریان فلز در آینده نه یک مزیت، بلکه یک الزام خواهد بود.

شرکت‌هایی که بتوانند رفتار فلز را دقیق‌تر پیش‌بینی کنند، قادر خواهند بود:

• پروفیل‌های پیچیده‌تر تولید کنند؛
• ضایعات را کاهش دهند؛
• کیفیت سطح را ارتقا دهند؛
• و زمان توسعه محصول را کوتاه‌تر کنند.

به همین دلیل، در بسیاری از کارخانه‌های پیشرفته جهان، واحد طراحی قالب به مهم‌ترین بخش تحقیق و توسعه (R&D) تبدیل شده است.

عیوب متالورژیکی و مهندسی ناشی از طراحی ضعیف قالب:

چگونه یک خطای کوچک می‌تواند کل تولید را نابود کند؟

در صنعت اکستروژن، بسیاری از عیوبی که در ظاهر به مشکلات تولید نسبت داده می‌شوند، در واقع بسیار زودتر و در مرحله طراحی قالب شکل گرفته‌اند. مهندسان باتجربه اکستروژن جمله‌ای کلیدی دارند:

«پروفیل معیوب معمولاً در پرس خراب نمی‌شود؛ در طراحی قالب خراب شده است.»

این جمله شاید در نگاه اول اغراق‌آمیز به‌نظر برسد، اما بررسی‌های صنعتی نشان می‌دهد که درصد قابل‌توجهی از ضایعات اکستروژن ناشی از عدم تعادل جریان فلز، طراحی نامناسب Bearing، ضعف در Welding Chamber یا انتخاب اشتباه هندسه قالب است.

در پروفیل‌های ساده، خطاهای طراحی ممکن است تنها باعث کاهش جزئی کیفیت شوند؛ اما در مقاطع پیچیده ساختمانی، پروفیل‌های خورشیدی، سیستم‌های حمل‌ونقل و قطعات مهندسی، یک اشتباه کوچک در طراحی می‌تواند کل Batch تولید را غیرقابل استفاده کند.

در ادامه، مهم‌ترین عیوبی را بررسی می‌کنیم که مستقیماً از طراحی نامناسب قالب ناشی می‌شوند.

Die Lines؛ چرا خطوط قالب می‌توانند ارزش محصول را از بین ببرند؟

یکی از رایج‌ترین مشکلات ظاهری در اکستروژن آلومینیوم، ایجاد خطوط قالب یا Die Lines است. این خطوط معمولاً به‌صورت رگه‌های ممتد یا ناهماهنگی‌های سطحی روی پروفیل ظاهر می‌شوند و در نگاه اول شاید صرفاً یک نقص ظاهری به‌نظر برسند. اما در عمل، این مشکل می‌تواند ارزش تجاری محصول را به‌شدت کاهش دهد.

در پروژه‌های معماری، به‌ویژه در پروفیل‌های مورد استفاده در:

• نماهای شیشه‌ای،
• سیستم‌های کرتین‌وال،
• پنجره‌های لوکس،
• و پروفیل‌های آنادایزشده

کیفیت سطح اهمیت بسیار بالایی دارد. کوچک‌ترین ناهماهنگی سطحی پس از عملیات آنادایز یا رنگ پودری چندین برابر بیشتر نمایان می‌شود.

علت شکل‌گیری Die Line معمولاً ترکیبی از عوامل زیر است:

• طراحی نامناسب Bearing
• توزیع نابرابر فشار
• سایش موضعی قالب
• کیفیت پایین پولیش سطح داخلی قالب
• یا اصطکاک نامتقارن فلز با دیواره قالب

در عمل، مهندس قالب باید نه‌تنها به ابعاد پروفیل، بلکه به کیفیت نهایی سطح نیز فکر کند. این مسئله به‌ویژه برای تولیدکنندگانی که بازارهای صادراتی یا پروژه‌های معماری ممتاز را هدف قرار می‌دهند، حیاتی است.

تابیدگی (Twist) و اعوجاج (Distortion)؛

زمانی که پروفیل از هندسه طراحی‌شده خارج می‌شود

یکی از پرهزینه‌ترین مشکلات صنعت اکستروژن، اعوجاج هندسی پروفیل است. گاهی محصول در لحظه خروج از قالب ظاهری مناسب دارد، اما پس از سردشدن یا عملیات کشش (Stretching)، به‌تدریج تاب می‌خورد یا خم می‌شود.

این مشکل در مقاطع نامتقارن یا چندحفره‌ای بسیار رایج‌تر است.

برای مثال، تصور کنید یک پروفیل پنجره دارای چندین کانال داخلی و دیواره‌هایی با ضخامت متفاوت باشد. اگر جریان فلز در تمام بخش‌ها متعادل نباشد، نواحی سریع‌تر زودتر از قالب خارج می‌شوند و نواحی کندتر تحت کشش ناهمگون قرار می‌گیرند.

نتیجه چنین رفتاری:

• پیچش طولی (Twist)
• خم‌شدگی جانبی (Bowing)
• یا تغییر ابعاد بحرانی

خواهد بود.

این عیب معمولاً در هنگام مونتاژ نهایی آشکار می‌شود؛ زمانی که پروفیل‌ها به‌درستی روی یکدیگر نمی‌نشینند یا درزهای نامتقارن ایجاد می‌شود.

برای جلوگیری از این مشکل، مهندس قالب باید با دقت بسیار بالا:

• طول Bearingها را تنظیم کند؛
• مقاومت مسیرهای مختلف را متعادل سازد؛
• و رفتار جریان فلز را پیش‌بینی کند.

در کارخانه‌های پیشرفته، این فرایند اغلب با شبیه‌سازی دیجیتال و چندین مرحله اصلاح قالب انجام می‌شود.

Seam Defect؛ ضعف پنهانی در پروفیل‌های توخالی

در پروفیل‌های Hollow، یکی از مهم‌ترین چالش‌های متالورژیکی مربوط به کیفیت اتصال مجدد فلز است.

همان‌طور که پیش‌تر اشاره شد، در قالب‌های Hollow و Bridge Die، فلز ابتدا به چند بخش تقسیم می‌شود و سپس در محفظه‌ای موسوم به Welding Chamber دوباره به هم متصل می‌شود.

این اتصال، اگرچه در ظاهر نامرئی است، اما از منظر مکانیکی اهمیت فوق‌العاده‌ای دارد.

اگر طراحی Welding Chamber مناسب نباشد:

• فشار کافی برای پیوند ایجاد نمی‌شود؛
• دما به‌اندازه لازم بالا نمی‌رود؛
• یا زمان اقامت فلز کافی نیست.

در چنین شرایطی، مرز اتصال ضعیفی ایجاد می‌شود که در اصطلاح صنعتی به آن Seam Weakness گفته می‌شود.

مشکل زمانی جدی‌تر می‌شود که پروفیل تحت بارگذاری خستگی، لرزش یا تنش‌های متناوب قرار گیرد؛ زیرا ترک‌ها معمولاً از همین نواحی آغاز می‌شوند.

در سازه‌های خورشیدی، قطعات حمل‌ونقل، فریم‌های مهندسی و سیستم‌های ساختمانی بلندمرتبه، چنین ضعفی می‌تواند پیامدهای جدی به همراه داشته باشد.

به همین دلیل، طراحی دقیق محفظه جوش فلز یکی از پیچیده‌ترین بخش‌های مهندسی قالب محسوب می‌شود.

Surface Pickup؛ وقتی فلز به قالب می‌چسبد

یکی دیگر از مشکلات رایج در اکستروژن، پدیده‌ای است که با عنوان Surface Pickup شناخته می‌شود. در این حالت، بخشی از فلز به سطح داخلی قالب می‌چسبد و سپس در ادامه تولید، به‌صورت ناهماهنگی یا زبری روی سطح پروفیل منتقل می‌شود.

این عیب معمولاً به دلایل زیر رخ می‌دهد:

• دمای بیش از حد بالا
• فشار نامتعادل
• طراحی ضعیف جریان
• کیفیت پایین سطح قالب
• یا روانکاری نامناسب

Surface Pickup یکی از خطرناک‌ترین مشکلات برای محصولات معماری است؛ زیرا حتی اگر خواص مکانیکی مناسب باشند، کیفیت ظاهری محصول می‌تواند کاملاً از بین برود.

در بسیاری از پروژه‌های نمای لوکس، چنین عیبی به معنای رد کامل محصول است.

چرا اصلاح قالب گاهی از ساخت قالب جدید مهم‌تر است؟

یکی از واقعیت‌های صنعت اکستروژن این است که تقریباً هیچ قالبی از همان روز نخست کاملاً بی‌نقص نیست. حتی پیشرفته‌ترین شرکت‌های دنیا نیز پس از Trial اولیه، وارد فرآیند Die Correction می‌شوند.

در این مرحله، مهندسان بر اساس داده‌های واقعی تولید:

• Bearingها را اصلاح می‌کنند،
• مسیر جریان را بازطراحی می‌کنند،
• نواحی پرتنش را کاهش می‌دهند،
• و کیفیت سطح را بهینه می‌کنند.

در برخی موارد، تغییراتی در حد ۰٫۱ تا ۰٫۳ میلی‌متر می‌تواند کیفیت محصول را به‌طور کامل متحول کند.

به همین دلیل، در اکستروژن مدرن، قالب یک ابزار ثابت نیست؛ بلکه یک سامانه پویا است که دائماً بهینه‌سازی می‌شود.

شبیه‌سازی دیجیتال و هوش مصنوعی:

چگونه طراحی قالب وارد عصر مهندسی پیش‌بینی‌محور شده است؟

تا کمتر از دو دهه پیش، طراحی قالب اکستروژن در بسیاری از کارخانه‌های دنیا بیش از آن‌که یک فرآیند علمی باشد، نوعی مهارت تجربی تلقی می‌شد. مهندسان ارشد بر اساس تجربه سال‌ها کار با پرس، شناخت رفتار آلیاژها و مشاهده نتایج تولید، قالب‌ها را طراحی می‌کردند. این روش، اگرچه در بسیاری از موارد موفق بود، اما یک مشکل جدی داشت: وابستگی شدید به آزمون و خطا.

در آن دوران، تولید یک پروفیل پیچیده ممکن بود نیازمند چندین بار اصلاح قالب، توقف خط، مصرف چندین تن بیلت و صرف زمان طولانی باشد تا در نهایت کیفیت مورد انتظار حاصل شود. این موضوع نه‌تنها هزینه تولید را افزایش می‌داد، بلکه زمان توسعه محصول را نیز طولانی می‌کرد.

اما امروز صنعت اکستروژن وارد مرحله‌ای جدید شده است؛ مرحله‌ای که در آن مهندس می‌تواند پیش از ساخت قالب، رفتار فلز را در محیط مجازی مشاهده کند، نقاط ضعف را شناسایی کند و حتی احتمال شکل‌گیری عیوب را پیش‌بینی کند.

به بیان دیگر، طراحی قالب از «حدس مهندسی» به سمت مهندسی پیش‌بینی‌محور (Predictive Engineering) حرکت کرده است.

شبیه‌سازی FEM چگونه رفتار فلز را پیش از تولید آشکار می‌کند؟

یکی از مهم‌ترین تحولاتی که صنعت اکستروژن را متحول کرده، استفاده از تحلیل اجزای محدود (Finite Element Method یا FEM) است.

در این روش، نرم‌افزار رفتار فلز را هنگام عبور از قالب شبیه‌سازی می‌کند. برخلاف تصور عمومی، این شبیه‌سازی صرفاً یک مدل گرافیکی ساده نیست؛ بلکه مجموعه‌ای پیچیده از محاسبات عددی است که:

• تنش‌ها،
• کرنش‌ها،
• دمای موضعی،
• توزیع فشار،
• سرعت جریان فلز،
• و تغییرات ریزساختاری

را در لحظه تحلیل می‌کند.

برای مثال، در یک پروفیل ساختمانی چندحفره‌ای، مهندس می‌تواند پیش از ساخت واقعی قالب ببیند:

• کدام ناحیه سریع‌تر از بقیه پر می‌شود؛
• کجا احتمال تابیدگی وجود دارد؛
• چه بخشی مستعد ایجاد Die Line است؛
• و کدام Bearing باید اصلاح شود.

این یعنی بسیاری از مشکلاتی که پیش‌تر تنها در مرحله تولید آشکار می‌شدند، اکنون پیش از تولید قابل شناسایی هستند.

کاهش Trial & Error؛ چرا شبیه‌سازی به یک مزیت رقابتی تبدیل شده است

در صنعت اکستروژن، یکی از بزرگ‌ترین منابع اتلاف سرمایه، آزمون و خطا (Trial & Error) است.

هر بار اصلاح قالب به معنی:

• توقف تولید،
• مصرف مجدد بیلت،
• استهلاک پرس،
• افزایش ضایعات،
• و تأخیر در تحویل سفارش

است.

در پروژه‌های صنعتی بزرگ، هزینه اصلاح‌های متعدد می‌تواند بسیار قابل‌توجه باشد.

اینجاست که شبیه‌سازی ارزش اقتصادی خود را نشان می‌دهد.

امروزه بسیاری از تولیدکنندگان پیشرو تلاش می‌کنند قالب را به‌گونه‌ای طراحی کنند که:

«اولین تست تولید، نزدیک‌ترین نتیجه ممکن به محصول نهایی باشد.»

این رویکرد باعث می‌شود:

• زمان توسعه محصول کاهش یابد؛
• نرخ موفقیت تولید اولیه افزایش پیدا کند؛
• و هزینه کلی پروژه به‌شدت کاهش پیدا کند.

در صنایع رقابتی مانند خودرو، ساختمان و انرژی خورشیدی، چنین مزیتی می‌تواند تعیین‌کننده باشد.

Digital Twin؛ آینده‌ای که در آن قالب پیش از تولید زندگی می‌کند

یکی از مفاهیم جدیدی که در حال ورود به صنعت اکستروژن است، Digital Twin یا «دوقلوی دیجیتال» است.

در این رویکرد، مهندس تنها یک شبیه‌سازی اولیه انجام نمی‌دهد؛ بلکه یک نسخه دیجیتال زنده از قالب ایجاد می‌کند که می‌تواند رفتار واقعی آن را در شرایط تولید بازآفرینی کند.

این مدل دیجیتال می‌تواند اطلاعاتی مانند:

• دمای واقعی قالب،
• نرخ سایش،
• تغییر رفتار جریان فلز،
• و احتمال افت کیفیت

را به‌صورت پیوسته تحلیل کند.

در آینده، احتمالاً قالب‌ها پیش از آن‌که در دنیای واقعی دچار مشکل شوند، در محیط دیجیتال هشدار خواهند داد.

به بیان دیگر، صنعت از تعمیر پس از خرابی به سمت پیش‌بینی و پیشگیری حرکت می‌کند.

هوش مصنوعی چگونه طراحی قالب‌های اکستروژن را متحول می‌کند؟

در سال‌های اخیر، هوش مصنوعی (AI) به یکی از جدی‌ترین موضوعات در مهندسی تولید تبدیل شده است. در اکستروژن نیز این فناوری به‌سرعت در حال تغییر شیوه طراحی قالب است.

در گذشته، طراحی قالب عمدتاً به تجربه فردی مهندس وابسته بود. حتی با وجود نرم‌افزارهای شبیه‌سازی، تصمیم نهایی همچنان مبتنی بر تحلیل انسانی باقی می‌ماند. اما AI در حال تغییر این معادله است.

امروزه برخی سیستم‌های پیشرفته می‌توانند با تحلیل هزاران پروژه قبلی:

• هندسه بهینه قالب را پیشنهاد دهند؛
• طول مناسب Bearing را تخمین بزنند؛
• رفتار Metal Flow را پیش‌بینی کنند؛
• و حتی احتمال بروز عیوب را محاسبه کنند.

برای مثال، اگر مهندس بخواهد یک پروفیل بسیار پیچیده ساختمانی طراحی کند، سیستم هوشمند می‌تواند با مقایسه آن با هزاران طراحی قبلی، پیشنهاد دهد:

• کدام ناحیه مستعد تابیدگی است؛
• کجا باید مقاومت جریان افزایش یابد؛
• و چه اصلاحاتی باعث کاهش ضایعات خواهد شد.

این موضوع به‌ویژه برای تولیدکنندگانی که با تنوع بالای پروفیل سروکار دارند، اهمیت بسیار زیادی دارد.

آیا هوش مصنوعی جای مهندس قالب را خواهد گرفت؟

پرسشی که در بسیاری از کارخانه‌ها مطرح می‌شود این است که آیا AI در نهایت جای مهندس قالب را خواهد گرفت؟

پاسخ کوتاه: خیر، اما نقش مهندس را تغییر خواهد داد.

واقعیت این است که اکستروژن هنوز حوزه‌ای بسیار پیچیده و وابسته به تجربه است. رفتار واقعی فلز، محدودیت‌های تولید، تفاوت بیلت‌ها و شرایط عملیاتی پرس، همچنان نیازمند قضاوت مهندسی هستند.

اما آنچه تغییر خواهد کرد، نوع کار مهندس است.

مهندس آینده دیگر زمان خود را صرف آزمون‌های تکراری نخواهد کرد؛ بلکه بیشتر به:

• تحلیل داده،
• تصمیم‌گیری استراتژیک،
• بهینه‌سازی طراحی،
• و توسعه پروفیل‌های پیچیده‌تر

خواهد پرداخت.

در حقیقت، AI به‌جای حذف مهندس، او را به یک طراح هوشمندتر و دقیق‌تر تبدیل می‌کند.

آینده مهندسی قالب در صنعت اکستروژن آلومینیوم:

چرا مزیت رقابتی آینده در طراحی قالب شکل می‌گیرد؟

تا همین چند سال پیش، بسیاری از تولیدکنندگان پروفیل آلومینیومی مزیت رقابتی خود را در تعداد پرس‌ها، ظرفیت تولید ماهانه یا قیمت پایین‌تر جستجو می‌کردند. اما تحولات صنعت ساختمان، حمل‌ونقل، انرژی‌های تجدیدپذیر و تولیدات مهندسی نشان می‌دهد که این مدل رقابت به‌تدریج در حال تغییر است.

امروزه، بازار جهانی دیگر صرفاً «پروفیل» نمی‌خواهد؛

بلکه پروفیل‌های مهندسی‌شده، سبک‌تر، پیچیده‌تر، دقیق‌تر و پایدارتر را مطالبه می‌کند. این تغییر پارادایم باعث شده است که مرکز ثقل رقابت از «تولید» به سمت مهندسی قالب و طراحی جریان فلز حرکت کند.

در عمل، شرکتی که بتواند پروفیلی را تولید کند که:

• پیچیدگی هندسی بیشتری داشته باشد،
• وزن کمتری مصرف کند،
• مونتاژ ساده‌تری ایجاد کند،
• کیفیت سطح بهتری داشته باشد،
• و در عین حال ضایعات تولید پایینی داشته باشد،

در بازار آینده برنده خواهد بود. این مزیت، پیش از هر چیز، در کیفیت طراحی قالب شکل می‌گیرد.

حرکت صنعت به سمت پروفیل‌های فوق‌پیچیده

چرا قالب‌های سنتی دیگر کافی نیستند؟

یکی از مهم‌ترین روندهای صنعت آلومینیوم، افزایش پیچیدگی هندسی پروفیل‌ها است. در گذشته، بسیاری از مقاطع ساختمانی و صنعتی دارای ساختاری نسبتاً ساده بودند. اما امروز، نیازهای عملکردی باعث شده طراحی مقاطع کاملاً دگرگون شود.

برای مثال، یک پروفیل پنجره مدرن ممکن است به‌طور هم‌زمان وظایف زیر را انجام دهد:

• تحمل بار مکانیکی،
• ایجاد عایق حرارتی،
• انتقال بار شیشه،
• جای‌گذاری یراق‌آلات،
• مدیریت زهکشی آب،
• و کنترل انتقال صوت.

رسیدن به چنین عملکردی تنها با طراحی مقاطع پیچیده و چندحفره‌ای ممکن است.

این یعنی قالب‌ها نیز باید هوشمندتر، دقیق‌تر و تخصصی‌تر شوند.

در عمل، دیگر نمی‌توان با روش‌های سنتی و مبتنی بر تجربه صرف، چنین پروفیل‌هایی را با کیفیت پایدار تولید کرد. آینده متعلق به کارخانه‌هایی است که طراحی قالب را به یک حوزه مهندسی پیشرفته تبدیل کنند.

فولادهای ابزار پیشرفته و پوشش‌های جدید؛ نسل تازه قالب‌های اکستروژن

یکی از موضوعاتی که کمتر درباره آن صحبت می‌شود، نقش مواد سازنده قالب در کیفیت نهایی پروفیل است.

قالب اکستروژن در معرض شرایطی بسیار سخت قرار دارد:

• فشارهای بسیار بالا،
• سایش مداوم،
• شوک‌های حرارتی،
• و دماهای بالا.

به همین دلیل، کیفیت فولاد ابزار اهمیت حیاتی دارد.

در سال‌های اخیر، نسل جدیدی از فولادهای قالب توسعه یافته‌اند که:

• مقاومت سایشی بالاتری دارند؛
• اعوجاج حرارتی کمتری نشان می‌دهند؛
• و عمر سرویس طولانی‌تری ایجاد می‌کنند.

هم‌زمان، استفاده از پوشش‌های سطحی پیشرفته نیز افزایش یافته است. این پوشش‌ها می‌توانند اصطکاک را کاهش دهند و احتمال ایجاد Die Line یا Surface Pickup را کم کنند.

برای کارخانه‌هایی که تولیدات معماری ممتاز یا پروفیل‌های دقیق مهندسی انجام می‌دهند، این موضوع به‌تدریج به یک الزام تبدیل خواهد شد.

ساخت افزایشی (3D Printing)؛ آیا آینده قالب‌سازی تغییر خواهد کرد

یکی از جذاب‌ترین حوزه‌های نوظهور در مهندسی قالب، استفاده از ساخت افزایشی یا چاپ سه‌بعدی فلزی است.

تا امروز، قالب‌ها عمدتاً از طریق ماشین‌کاری سنتی تولید می‌شدند. اما چاپ سه‌بعدی این امکان را ایجاد کرده که مهندسان بتوانند:

• مسیرهای خنک‌کاری پیچیده‌تر طراحی کنند؛
• هندسه‌های غیرقابل ماشین‌کاری ایجاد کنند؛
• و زمان توسعه قالب را کاهش دهند.

اگرچه این فناوری هنوز در ابتدای مسیر است، اما بسیاری از متخصصان معتقدند که در آینده، بخشی از قالب‌های اکستروژن با کمک فناوری Additive Manufacturing تولید خواهند شد.

چنین تغییری می‌تواند سرعت توسعه پروفیل‌های پیچیده را به‌شکل چشمگیری افزایش دهد.

چرا داده‌محوری آینده طراحی قالب را متحول خواهد کرد؟

یکی از مهم‌ترین تغییرات صنعت اکستروژن، حرکت به سمت تصمیم‌گیری مبتنی بر داده (Data-Driven Manufacturing) است.

در کارخانه‌های نسل جدید، داده‌های مربوط به:

• دمای قالب،
• فشار پرس،
• سرعت خروج فلز،
• کیفیت سطح،
• و میزان ضایعات

به‌صورت لحظه‌ای ثبت و تحلیل می‌شوند.

این داده‌ها به مهندسان کمک می‌کنند تا بفهمند:

«کدام طراحی قالب بهترین عملکرد واقعی را داشته است؟»

به‌مرور زمان، این بانک اطلاعاتی می‌تواند طراحی‌های بعدی را دقیق‌تر کند و زمان رسیدن به محصول نهایی را کاهش دهد.

جمع‌بندی:

چرا طراحی قالب، مهم‌ترین عامل موفقیت در اکستروژن مدرن است؟

در صنعت اکستروژن آلومینیوم، کیفیت محصول اتفاقی نیست. پروفیل ممتاز نتیجه ترکیب دقیق:

آلیاژ مناسب + طراحی هوشمند قالب + کنترل جریان فلز + فرآیند تولید پایدار

است.

در این میان، طراحی قالب نقشی محوری دارد؛ زیرا این قالب است که تعیین می‌کند:

• فلز چگونه حرکت کند،
• تنش‌ها چگونه توزیع شوند،
• کیفیت سطح چگونه شکل بگیرد،
• و پروفیل تا چه اندازه به هندسه ایده‌آل نزدیک شود.

همان‌طور که در این مقاله دیدیم، موضوعاتی مانند:

• Metal Flow
• Bearing Design
• Hollow Die Engineering
• Welding Chamber Optimization
• شبیه‌سازی FEM
• هوش مصنوعی در طراحی قالب
• و Digital Twin

نشان می‌دهند که مهندسی قالب دیگر یک مهارت تجربی ساده نیست؛ بلکه به یک حوزه پیشرفته علمی و فناورانه تبدیل شده است.

برای صنعت ایران، به‌ویژه تولیدکنندگان پروفیل‌های ساختمانی و صنعتی، آینده تنها در افزایش ظرفیت تولید خلاصه نمی‌شود. مزیت واقعی در این است که شرکت‌ها بتوانند:

پروفیل‌هایی پیچیده‌تر، دقیق‌تر و مهندسی‌شده‌تر از رقبا تولید کنند.

و این مسیر، از یک نقطه آغاز می‌شود: مهندسی قالب

فهرست منابع علمی و تخصصی

1. The Aluminum Association – Extrusion Design Manual
2. Light Metal Age – Extrusion Technology
3. Aluminium Today – Extrusion & Die Engineering
4. AL Circle – Aluminium Extrusion Industry News
5. ASM International – Nonferrous Alloys Handbook
6. Hydro Aluminium – Extrusion Design & Manufacturing
7. Constellium – Advanced Extrusion Solutions
8. QForm Extrusion Simulation Software
9. Altair Inspire Extrude Metal
10. MATEXTRUDE – Extrusion Simulation Technology

به اطلاعات تخصصی بیشتری نیاز دارید؟
با ما تماس بگیرید تا درباره‌ی راهکارهای خلاقانه در صنعت آلومینیوم اطلاعات بیشتری کسب کنید.
