فرایند کامل اکستروژن پروفیل آلومینیوم: از بیلت تا پروفیل

یک پروفیل آلومینیومی زمانی متولد نمی‌شود که رام پرس، بیلت گرم را به سمت قالب حرکت می‌دهد. کیفیت آن بسیار زودتر، هنگام انتخاب ترکیب شیمیایی، ریخته‌گری بیلت، همگن‌سازی، طراحی مقطع و محاسبه جریان فلز تعیین می‌شود؛ و بسیار دیرتر، پس از کوئنچ، کشش، پیرسازی، برش، بازرسی و عملیات سطحی به اثبات می‌رسد. به همین دلیل، دیدن اکستروژن آلومینیوم به‌عنوان یک حرکت ساده «فشار دادن فلز از میان قالب» یکی از رایج‌ترین ساده‌سازی‌های نادرست در صنعت است.

پروفیل ممکن است از نظر ظاهری سالم باشد، اما درون آن عیوبی وجود داشته باشد که در مونتاژ یا سرویس آشکار شوند: جوش طولی ضعیف در پروفیل توخالی، دانه‌های درشت پیرامونی، کوئنچ ناکافی، ناهمگنی سختی، تابیدگی، تنش پسماند یا لایه سطحی نامناسب برای آنودایز. برعکس، افزایش بی‌دلیل فشار، کاهش سرعت یا سخت‌گیری ابعادی بدون ارتباط با عملکرد، می‌تواند هزینه تولید را بالا ببرد بی‌آنکه ارزش مهندسی ایجاد کند.

اکستروژن موفق حاصل هماهنگی پنج سامانه است: ماده، مقطع، قالب، پرس و عملیات پس از خروج. مقاله حاضر این زنجیره را مرحله‌به‌مرحله تحلیل می‌کند، متغیرهای فنی را توضیح می‌دهد، عیوب را به علت‌های واقعی آنها پیوند می‌دهد و نشان می‌دهد خریدار صنعتی برای سفارش یک پروفیل قابل‌اعتماد باید چه اطلاعاتی ارائه و چه مدارکی دریافت کند.

اکستروژن فرایند شکل‌دهی حجمی است که در آن آلومینیوم تحت تنش فشاری از روزنه قالب عبور می‌کند و محصولی با مقطع تقریباً ثابت در امتداد طول می‌سازد.

اکستروژن آلومینیوم چیست؟

اکستروژن فرایند شکل‌دهی حجمی است که در آن آلومینیوم تحت تنش فشاری از روزنه قالب عبور می‌کند و محصولی با مقطع تقریباً ثابت در امتداد طول می‌سازد. تشبیه رایج آن به خروج خمیر از یک نازل برای فهم مفهوم مفید است، اما رفتار واقعی فلز بسیار پیچیده‌تر است: اصطکاک، انتقال حرارت، تغییر شکل پلاستیک، بازیابی و تبلور مجدد، انحلال و رسوب فازها و برهم‌کنش فلز با bearing قالب هم‌زمان رخ می‌دهند.

اکستروژن امکان تولید هندسه‌هایی را فراهم می‌کند که با نورد یا ماشین‌کاری اقتصادی نیستند: مقاطع چندحفره‌ای، کانال خنک‌کاری، شیار پیچ و مهره، زبانه قفل‌شونده، ریب تقویتی، محل آب‌بند و سطوح مونتاژ می‌توانند در یک قطعه یکپارچه شوند. این آزادی طراحی می‌تواند تعداد اجزا، اتصال، وزن و زمان مونتاژ را کاهش دهد، مشروط بر آنکه مقطع برای جریان فلز و قابلیت ساخت طراحی شده باشد.

اکستروژن گرم، نیمه گرم و سرد

در اکستروژن گرم، دمای بیلت به‌اندازه‌ای بالا است که تنش جریان کاهش و شکل‌پذیری افزایش یابد. بیشتر پروفیل‌های آلومینیومی صنعتی به این روش تولید می‌شوند. «گرم» به معنای ذوب فلز نیست؛ بیلت جامد باقی می‌ماند و در حالت پلاستیک از قالب عبور می‌کند.

اکستروژن سرد در دمای محیط یا نزدیک آن برای قطعات کوتاه، قوطی‌ها و هندسه‌های خاص به کار می‌رود و می‌تواند دقت و پرداخت خوب ایجاد کند، اما نیروی بیشتر و محدودیت شکل‌پذیری دارد. اکستروژن گرم‌نیمه میان این دو قرار می‌گیرد. انتخاب مسیر به آلیاژ آلومینیوم، شکل، ابعاد، تیراژ و خواص هدف وابسته است.

اکستروژن مستقیم و غیرمستقیم

در اکستروژن مستقیم، رام بیلت آلومینیوم را درون کانتینر به سمت قالب ثابت می‌راند. حرکت نسبی بیلت و کانتینر اصطکاک قابل توجهی ایجاد می‌کند و نیروی پرس در آغاز سیکل معمولاً بالا است. این روش رایج، انعطاف‌پذیر و برای طیف وسیعی از مقاطع مناسب است.

در اکستروژن غیرمستقیم، قالب نسبت به کانتینر به درون بیلت حرکت می‌کند و حرکت نسبی بدنه بیلت با دیواره کمتر است؛ بنابراین اصطکاک و نیروی لازم می‌تواند کاهش یابد و جریان یکنواخت‌تر شود. محدودیت‌های تجهیزات، هندسه و خروج محصول سبب شده اکستروژن مستقیم در بسیاری از خطوط عمومی غالب باشد.

زنجیره واقعی تولید پروفیل اکسترودی

فرایند صنعتی را می‌توان به ۱۵ حلقه پیوسته تقسیم کرد:

• تعریف نیاز عملکردی و نقشه مقطع
• انتخاب آلیاژ، تمپر و استاندارد تحویل
• طراحی یا بازطراحی مقطع برای اکستروژن
• طراحی و ساخت قالب
• تأمین و پذیرش بیلت
• همگن‌سازی و آماده‌سازی بیلت
• پیش‌گرمایش بیلت، قالب و کانتینر
• بارگذاری و اکستروژن
• کنترل سرعت و دمای خروج
• کوئنچ در خروج پرس
• کشش و صاف‌کاری
• برش اولیه و نهایی
• پیرسازی و رسیدن به تمپر
• بازرسی ابعادی، سطحی و مکانیکی
• عملیات تکمیلی، بسته‌بندی و ردیابی

خرابی در هر حلقه می‌تواند خود را در حلقه‌ای دیگر نشان دهد. مثلاً لکه سطحی ممکن است از قالب، کیفیت بیلت، روانکار یا جابه‌جایی پس از پرس ناشی شده باشد. افت استحکام ممکن است نتیجه ترکیب شیمیایی، دمای خروج، تأخیر کوئنچ یا پیرسازی باشد. بنابراین عیب‌یابی باید بر داده کل زنجیره تکیه کند.

مرحله نخست: تعریف نیاز و طراحی محصول

فرایند طراحی و مهندسی پروفیل آلومینیوم با پرس آغاز نمی‌شود؛ با پرسش درست آغاز می‌شود. برای ارزیابی قابلیت اکستروژن باید به این سوال پاسخ داد که پروفیل قرار است چه باری تحمل کند؟ سطح مرجع مونتاژ کدام است؟ آیا قطعه ماشین‌کاری، خم، جوش یا آنودایز خواهد شد؟ عمر، محیط خوردگی، دمای کار، رسانایی، ظاهر و تیراژ چه هستند؟ پاسخ این پرسش‌ها آلیاژ، تمپر، ضخامت، تلرانس و نوع قالب را تغییر می‌دهد.

نقشه‌ای که فقط شکل نهایی را نشان دهد اما تلرانس عملکردی، آلیاژ، تمپر، طول، صافی، پیچش، سطح ظاهری و عملیات بعدی را مشخص نکند، سند کافی برای تولید نیست. از سوی دیگر، درج تلرانس بسیار بسته روی تمام ابعاد، هزینه قالب، اصلاح، کنترل و ضایعات را افزایش می‌دهد. تلرانس باید به عملکرد متصل باشد.

فرایند مهندسی با پرس آغاز نمی‌شود؛ با پرسش درست آغاز می‌شود.

طراحی برای اکستروژن

اصول طراحی برای اکستروژن شامل یکنواخت‌کردن نسبی ضخامت‌ها، پرهیز از تغییر ناگهانی جرم، استفاده از شعاع مناسب، کاهش زبان‌های بلند و نازک، ایجاد تقارن در صورت امکان و قرار دادن سطوح دقیق در موقعیت قابل کنترل است. این اصول مطلق نیستند؛ ابزار تحلیل جریان و تجربه قالب‌ساز می‌تواند هندسه دشوار را نیز ممکن کند، اما هر پیچیدگی هزینه و ریسک خود را دارد.

نسبت محیط مقطع به سطح، قطر دایره محیطی یا CCD، تعداد حفره‌ها، نسبت توخالی، طول و اختلاف ضخامت دیواره بر فشار، سرعت و عمر قالب اثر دارند. دو پروفیل با وزن متر یکسان ممکن است از نظر اکسترودپذیری کاملاً متفاوت باشند.

وزن نظری پروفیل

وزن نظری هر متر از رابطه ساده زیر محاسبه می‌شود:

وزن واحد طول = سطح مقطع × چگالی

اگر سطح مقطع بر حسب میلی‌متر مربع و چگالی بر حسب گرم بر سانتی‌متر مکعب باشد:

وزن kg/m = سطح مقطع mm² × چگالی g/cm³ ÷ 1000

برای آلومینیوم با چگالی تقریبی ۲٫۷۰، مقطعی با سطح ۱۰۰۰ میلی‌متر مربع حدود ۲٫۷ کیلوگرم در متر وزن نظری دارد. وزن واقعی با تلرانس ابعادی، گوشه‌ها، تغییرات فرایند و ترکیب آلیاژ اندکی تفاوت خواهد داشت.

انتخاب آلیاژ و تمپر

آلیاژ آلومینیوم باید بر اساس کل چرخه تولید و سرویس انتخاب شود، نه تنها بیشترین استحکام. آلیاژ 6063 برای سطح مناسب، سرعت اکستروژن و مقاطع معماری شناخته می‌شود؛آلیاژ 6060 در بسیاری از کاربردهای اروپایی مشابه است؛آلیاژ 6061 و آلیاژ 6082 استحکام بالاتری دارند اما اکسترود پذیری، کیفیت سطح و سرعت آنها می‌تواند متفاوت باشد؛ 6005A و 6063A میان عملکرد و تولیدپذیری توازن دیگری ایجاد می‌کنند.

آلیاژهای آلومینیوم سری 6000 به دلیل تقویت رسوبی Mg–Si، اکسترودپذیری و مقاومت خوردگی، بخش بزرگی از بازار پروفیل را تشکیل می‌دهد. بااین‌حال مقدار Mg و Si، نسبت آنها، آهن، منگنز، کروم و عناصر ریزآلیاژی بر فازهای بین‌فلزی، حساسیت کوئنچ، بافت و سطح اثر دارند.

تمپرهای رایج

تفاوت T5 و T6 نباید صرفاً نام‌گذاری شود. در T5، گرمای فرایند اکستروژن و کوئنچ خروج برای ایجاد محلول فوق‌اشباع به کار می‌رود؛ در T6 کلاسیک، عملیات محلولی جداگانه نیز ممکن است تعریف شود. استاندارد محصول و روش تولیدکننده باید مبنا باشد.

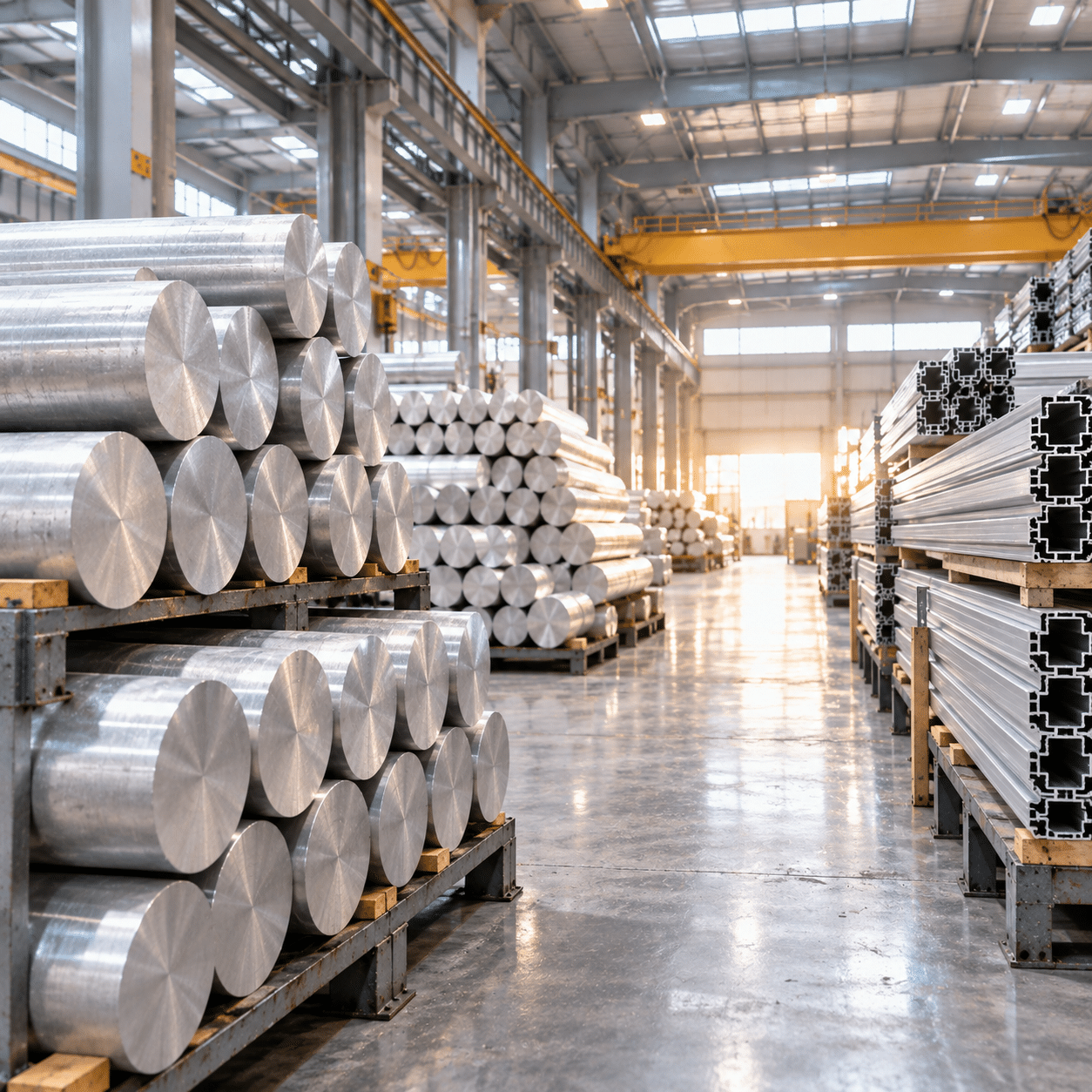

بیلت؛ ماده اولیه‌ای که کیفیت نهایی را محدود می‌کند

بیلت اکستروژن معمولاً با ریخته‌گری نیمه‌پیوسته مستقیم سردشونده یا DC casting تولید می‌شود. کیفیت آن تابع ترکیب شیمیایی، پاکی مذاب، مقدار هیدروژن، فیلتراسیون، جوانه‌زنی، سرعت ریخته‌گری، خنک‌کاری و همگن‌سازی است. ASM تأکید می‌کند که هیدروژن در آلومینیوم جامد می‌تواند به تخلخل، blister در اکستروژن و عیب طی عملیات حرارتی کمک کند.

در بیلت سری 6xxx، توزیع Mg2Si و فازهای غنی از آهن، اندازه دانه و segregation بر تنش جریان، کیفیت سطح و خواص اثر می‌گذارند. بیلت با ترکیب داخل محدوده استاندارد لزوماً برای هر پروفیل معادل نیست؛ پنجره محدودتر داخلی ممکن است برای سطح آنودایزی، سرعت بالا یا مقطع نازک ضروری باشد.

بیلت اکستروژن معمولاً با ریخته‌گری نیمه‌پیوسته مستقیم سردشونده یا DC casting تولید می‌شود.

کنترل ورودی بیلت

کنترل پذیرش می‌تواند شامل موارد زیر باشد:

• گواهی ترکیب شیمیایی و شماره ذوب؛
• تأیید قطر، طول و وضعیت سطح؛
• بررسی ترک، fold، آلودگی و اکسید؛
• آنالیز طیف‌سنجی دوره‌ای یا بر اساس برنامه نمونه‌برداری؛
• ماکرو اچ برای ساختار و عیوب؛
• متالوگرافی برای فازها و اندازه دانه؛
• آزمون هیدروژن یا پاکی مذاب در سطح تولیدکننده بیلت؛
• سوابق همگن‌سازی و خنک‌کاری؛
• قابلیت ردیابی هر بسته به ذوب و بچ.

همگن‌سازی

بیلت ریختگی دارای segregation و فازهای غیربهینه است. همگن‌سازی با نگهداری کنترل‌شده در دمای بالا و سپس خنک‌کاری مناسب، توزیع عناصر را متعادل‌تر، برخی فازها را حل یا تبدیل و رفتار اکستروژن را بهبود می‌دهد. در 6xxx، مورفولوژی فازهای آهن و وضعیت Mg–Si بر اکسترودپذیری و سطح اثر دارد.

دمای بیش از حد می‌تواند خطر ذوب موضعی و رشد دانه ایجاد کند؛ دمای کم یا زمان ناکافی نیز ساختار ریختگی را به‌اندازه لازم اصلاح نمی‌کند. نرخ خنک‌کاری پس از همگن‌سازی بخشی از فرایند است، نه مرحله‌ای بی‌اهمیت.

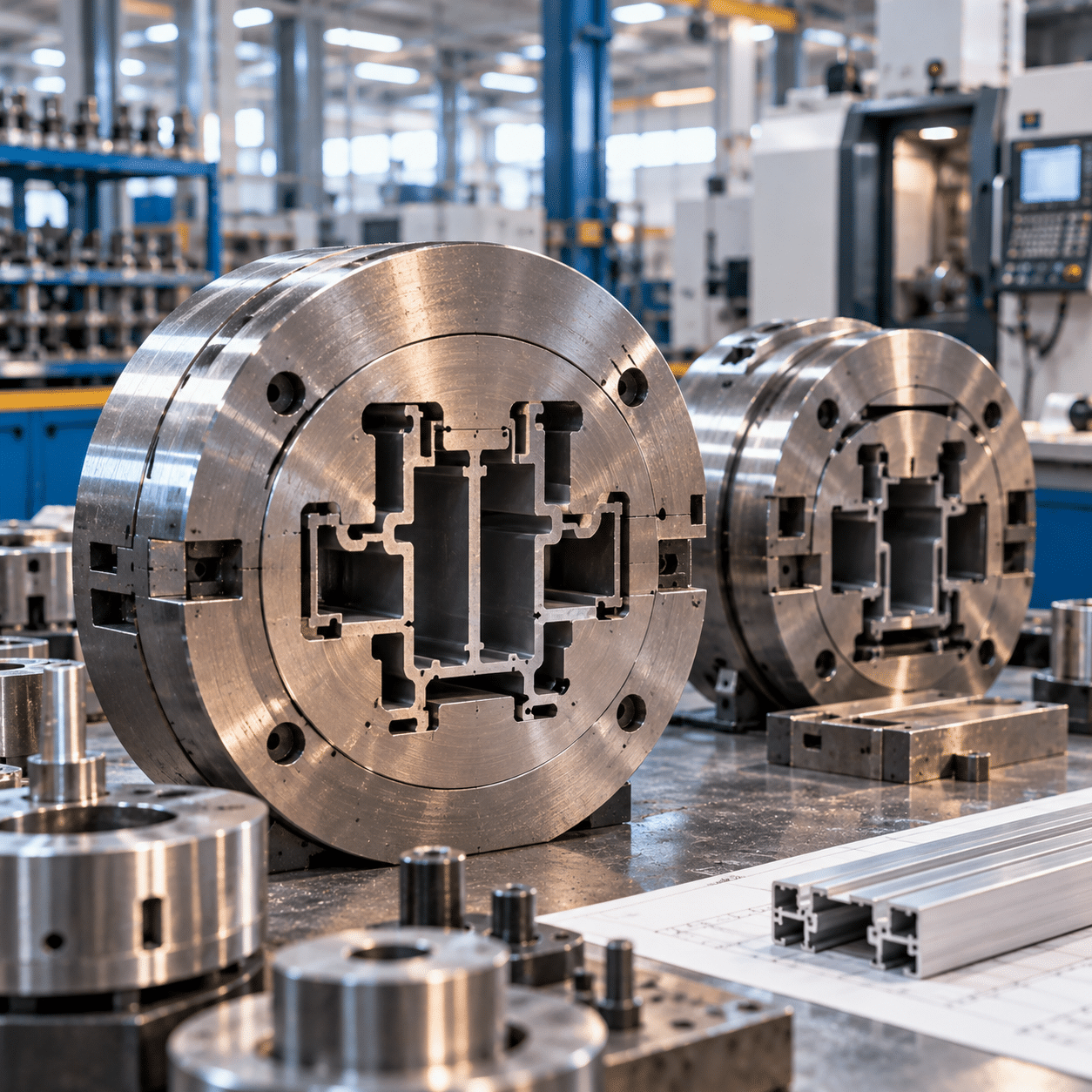

طراحی و ساخت قالب اکستروژن

قالب اکستروژن جریان فلز را شکل می‌دهد و هم‌زمان فشار، اصطکاک و دمای موضعی را تحمل می‌کند. قالب فقط تصویر منفی مقطع نیست. ابعاد land یا bearing، relief، pocket، feeder، bridge، mandrel و chamber باید جریان بخش‌های ضخیم و نازک را متعادل کنند.

در یک مقطع نامتقارن، فلز به مسیرهای کم‌مقاومت تمایل دارد. اگر جریان یک ناحیه سریع‌تر باشد، پروفیل خم یا پیچیده می‌شود، ضخامت تغییر می‌کند و سطوح از موقعیت خارج می‌شوند. قالب‌ساز با طول bearing، پورت، pocket و اصلاحات موضعی، مقاومت جریان را تنظیم می‌کند.

قالب جریان فلز را شکل می‌دهد و هم‌زمان فشار، اصطکاک و دمای موضعی را تحمل می‌کند.

قالب توپر، نیمه‌توخالی و توخالی

قالب solid برای مقاطع بدون حفره بسته استفاده می‌شود. قالب hollow معمولاً از اجزای bridge/porthole و die cap تشکیل می‌شود؛ فلز در اطراف پایه‌های نگهدارنده mandrel تقسیم و در chamber تحت فشار و دمای بالا دوباره جوش می‌خورد. خطوط حاصل weld seam یا longitudinal seam بخشی از ماهیت پروفیل توخالی هستند.

مقطع semi-hollow دارای فضای باز با tongue باریک است و ممکن است از نظر سختی قالب به hollow نزدیک شود. طبقه‌بندی فقط با نگاه ظاهری انجام نمی‌شود؛ نسبت tongue و هندسه دایره محاطی اهمیت دارند.

فولاد ابزار و عملیات قالب

فولاد گرم‌کار H13 و گریدهای نزدیک به آن برای بسیاری از قالب‌ها رایج‌اند. سختی، چقرمگی، مقاومت tempering و کیفیت ساخت بر عمر اثر دارند. نیتراسیون سطحی می‌تواند مقاومت سایش و رفتار bearing را بهبود دهد، ولی لایه نامناسب یا شکننده ممکن است پوسته شود.

قالب باید پیش‌گرم شود تا شوک حرارتی کاهش و جریان پایدار شود. گرم‌کردن غیریکنواخت، زمان نگهداری طولانی یا دمای نامناسب می‌تواند عمر و ابعاد را مختل کند. جزئیات محاسبه و مهندسی قالب در AL-P-014 به‌صورت مستقل توسعه خواهد یافت.

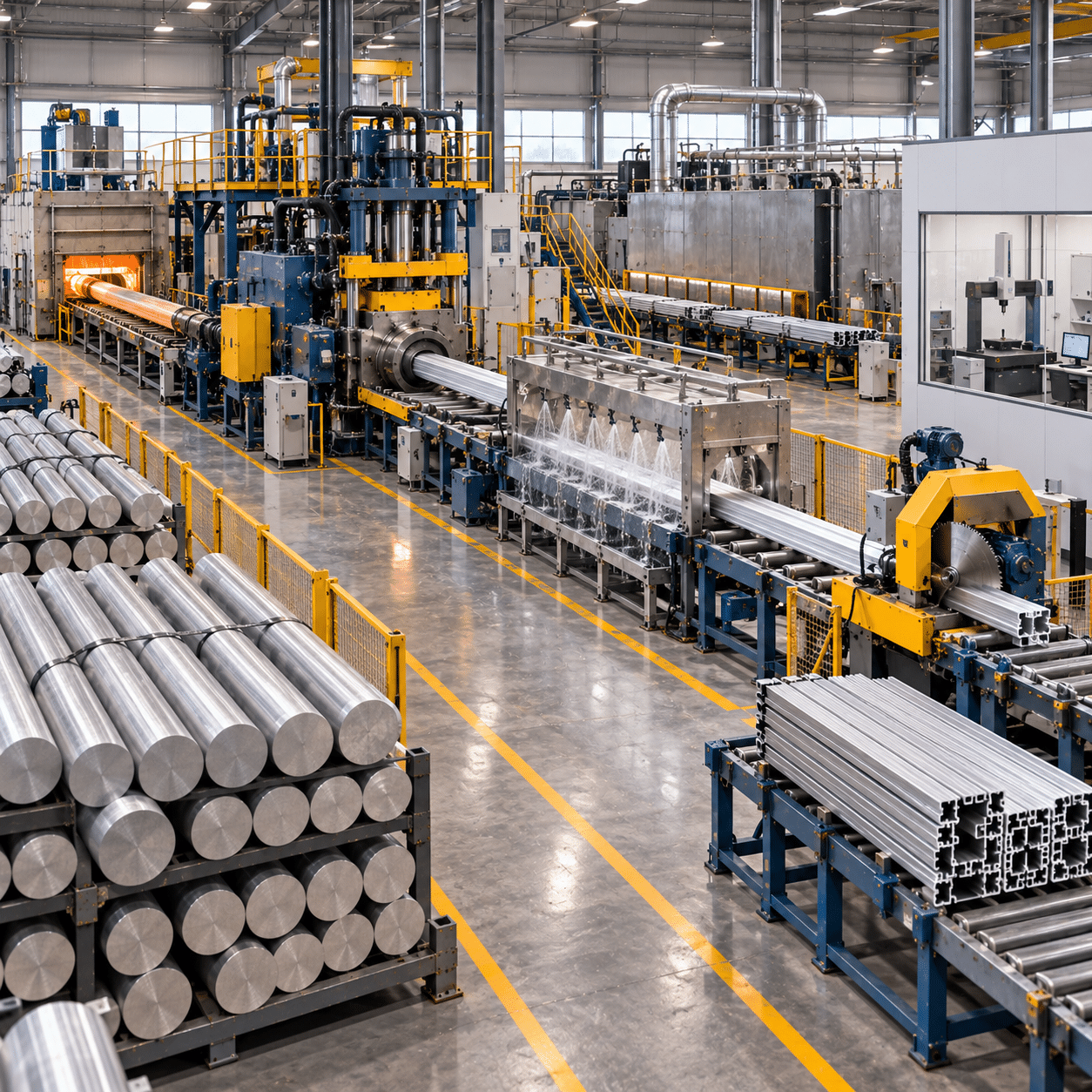

تجهیزات اصلی خط اکستروژن

خط تولید فقط پرس نیست. کوره بیلت، برش یا billet shear، کوره قالب، loader، کانتینر، رام، dummy block، سیستم هیدرولیک، puller، میز run-out، سامانه کوئنچ، cooling table، stretcher، اره، کوره aging، تجهیزات جابه‌جایی و آزمایشگاه مجموعه فرایند را می‌سازند.

ظرفیت پرس معمولاً با نیروی اسمی بیان می‌شود، اما توان واقعی برای یک مقطع به قطر کانتینر، نسبت اکستروژن، آلیاژ، دمای بیلت، شکل و سرعت وابسته است. انتخاب پروژه فقط بر اساس «تناژ پرس» کافی نیست.

ظرفیت پرس معمولاً با نیروی اسمی بیان می‌شود، اما توان واقعی برای یک مقطع به قطر کانتینر، نسبت اکستروژن، آلیاژ، دمای بیلت، شکل و سرعت وابسته است

نسبت اکستروژن

نسبت اکستروژن از تقسیم سطح مقطع اولیه بیلت بر سطح کل مقاطع خروجی به دست می‌آید:

R = A0 / Af

که در آن A0 سطح بیلت و Af مجموع سطح محصولات خروجی است. افزایش نسبت می‌تواند تغییر شکل، فشار و کار مکانیکی را بیشتر کند و بر ریزساختار اثر بگذارد. نسبت بسیار پایین نیز ممکن است برای برخی ساختارها و جوش‌ها مطلوب نباشد. مقدار مناسب تابع آلیاژ و مقطع است.

پیش‌گرمایش بیلت، قالب و کانتینر

پیش‌گرمایش برای کاهش تنش جریان ضروری است، ولی دما باید با آلیاژ و سرعت هماهنگ شود. اگر بیلت بیش از حد گرم باشد، دمای خروج در اثر کار تغییر شکل و اصطکاک بالا می‌رود و خطر pick-up، ترک گرم، رشد دانه یا افت کیفیت سطح افزایش می‌یابد. اگر بیش از حد سرد باشد، فشار بالا، جوش ضعیف، پرنشدن و شکست قالب محتمل می‌شود.

در صنعت از کوره گازی، القایی یا ترکیبی استفاده می‌شود. گرمایش taper، یعنی ایجاد پروفیل دمایی در طول بیلت، می‌تواند افزایش دمای فرایند را جبران و سرعت خروج یکنواخت‌تر ایجاد کند. عدد دمای واحد برای تمام طول و تمام آلیاژها نسخه علمی نیست.

کنترل باید شامل دمای واقعی مغز و سطح، یکنواختی، زمان انتقال تا پرس، دمای قالب و کانتینر باشد. ترموکوپل کوره به‌تنهایی دمای بیلت را اثبات نمی‌کند؛ کالیبراسیون و اندازه‌گیری مستقل لازم است.

سیکل پرس و جریان فلز

بیلت گرم وارد کانتینر می‌شود، رام آن را upsetting می‌کند تا تماس برقرار شود و فشار افزایش یابد. فلز از قالب عبور می‌کند و پروفیل روی میز خروج حرکت می‌کند. در انتها بخشی به‌عنوان butt باقی می‌ماند تا لایه سطحی و آلوده بیلت وارد محصول نشود.

در اکستروژن مستقیم، نیروی کل را می‌توان مفهومی حاصل جمع نیروی تغییر شکل، اصطکاک کانتینر و مقاومت قالب دانست. فشار به آلیاژ، دما، نرخ کرنش، نسبت اکستروژن و هندسه وابسته است. فرمول‌های ساده تخمین اولیه می‌دهند، اما برای مقطع پیچیده، شبیه‌سازی و داده پرس ضروری‌اند.

سرعت رام و سرعت خروج

سرعت رام با سرعت خروج یکسان نیست. سرعت خروج تقریباً با نسبت سطح بیلت به سطح خروج ارتباط دارد، اما لغزش، فشردگی و جریان واقعی باعث اختلاف می‌شوند. برای تولید، سرعت خروج و دمای خروج شاخص‌های مستقیم‌تری از کیفیت هستند.

سرعت زیاد بهره‌وری را افزایش می‌دهد اما دمای خروج و خطر عیب سطحی را بالا می‌برد. سرعت کم ممکن است دمای لازم برای محلول‌سازی یا weld seam را کاهش دهد و اقتصاد تولید را تضعیف کند. نقطه بهینه، بیشترین سرعت بدون عبور از پنجره کیفیت است.

دمای خروج و پرس هم‌دما

کار پلاستیک و اصطکاک گرما تولید می‌کنند. در press quenching آلیاژ 6xxx، دمای خروج باید برای انحلال کافی Mg و Si مناسب باشد، سپس محصول با سرعت لازم سرد شود. کنترل هم‌زمان دما و سرعت، مفهوم isothermal extrusion را می‌سازد: با تغییر سرعت رام در طول بیلت، دمای خروج نزدیک هدف نگه داشته می‌شود.

پیرومتر باید emissivity، زاویه دید، سطح و کالیبراسیون مناسب داشته باشد. عدد نمایشگر بدون شناخت شرایط تابش می‌تواند خطا داشته باشد.

کوئنچ در خروج پرس

کوئنچ پلی میان اکستروژن و خواص مکانیکی است. هدف در آلیاژهای قابل عملیات حرارتی، حفظ محلول فوق‌اشباع و جلوگیری از رسوب زودهنگام فازهایی است که پاسخ پیرسازی را کاهش می‌دهند. حساسیت کوئنچ در آلیاژها متفاوت است؛ 6061 و 6082 معمولاً حساس‌تر از 6063 هستند.

روش‌ها شامل هوای اجباری، مه آب، آب پاششی یا ترکیب آنها است. آب سرعت سردشدن بالاتری ایجاد می‌کند، اما گرادیان حرارتی و اعوجاج را افزایش می‌دهد. هوا اعوجاج را کم می‌کند، ولی شاید برای مقطع ضخیم یا آلیاژ حساس کافی نباشد.

انتخاب شدت کوئنچ

شدت باید بر پایه آلیاژ، ضخامت موثر، هندسه، خواص هدف و قابلیت صاف‌کاری تعیین شود. دیواره نازک سریع‌تر از هسته ضخیم سرد می‌شود. در پروفیل نامتقارن، یک سمت ممکن است تحت آب و سمت دیگر در سایه هندسی باشد؛ نتیجه، انقباض نامتعادل و پیچش است.

ASM اعوجاج حرارتی هنگام کوئنچ را یکی از عیوب رایج عملیات حرارتی آلیاژهای سخت معرفی می‌کند. راه‌حل صرفاً کاهش آب نیست؛ طراحی نازل، پشتیبانی پروفیل، جهت‌گیری، تأخیر تا کوئنچ و دمای خروج باید هماهنگ شوند.

تأخیر کوئنچ

فاصله زمانی خروج از قالب تا شروع سردکردن می‌تواند بر رسوب‌گذاری و خواص اثر بگذارد. محصول با مقطع بزرگ یا سرعت پایین زمان بیشتری در دمای بالا می‌ماند. ثبت دمای خروج، موقعیت شروع کوئنچ و نرخ سردشدن برای پروژه حساس مهم است.

میز خروج، پولر و خنک‌کاری

پروفیل داغ در خروج استحکام کمی دارد و به خراش، تغییر شکل و کشش غیریکنواخت حساس است. puller باید محصول را هدایت کند، نه اینکه آن را بیش از حد بکشد. نیروی زیاد می‌تواند مقطع را تغییر دهد و نیروی کم سبب buckle یا تماس نامناسب شود.

میز run-out و cooling table باید سطح مناسب، انتقال کنترل‌شده و فاصله کافی داشته باشند. برخورد پروفیل‌ها، تسمه آلوده و انتقال زودهنگام از علت‌های آسیب ظاهری‌اند. برای سطح آنودایزی، مدیریت تماس به‌اندازه کیفیت قالب مهم است.

پروفیل باید پیش از کشش به دمای مناسب برسد. کشش در دمای بالا یا ناهمگون می‌تواند تغییر شکل و خواص را ناپایدار کند؛ تأخیر بیش از حد نیز جریان و بهره‌وری خط را مختل می‌کند.

کشش و صاف‌کاری

کشش کنترل‌شده یا استرچ پروفیل آلومینیوم برای کاهش خم، پیچش و تنش پسماند انجام می‌شود. دو سر پروفیل در jaws قرار می‌گیرند و افزایش طول اندکی اعمال می‌شود. مقدار کشش باید برای صاف‌کاری کافی و برای جلوگیری از تغییر ابعاد یا آسیب مقطع محدود باشد.

پروفیل توخالی نازک ممکن است در فک له شود؛ مقطع نامتقارن هنگام کشش بپیچد؛ و پروفیل چندرشته‌ای رفتار متفاوتی نشان دهد. insert، فک مناسب و تعریف طول قربانی در دو سر می‌تواند کمک کند.

کشش زیاد سطح مقطع را کم، ابعاد را جابه‌جا و خواص/تنش را تغییر می‌دهد. کشش کم، صافی کافی ایجاد نمی‌کند. این مرحله و روش‌های اندازه‌گیری straightness و twist در مقاله AL-P-015 با عمق بیشتر بررسی خواهد شد.

برش و مدیریت طول

پس از کشش، سر و ته آسیب‌دیده یا خارج از کیفیت حذف و شاخه‌ها به طول سفارش بریده می‌شوند. کیفیت اره، گیره، سرعت تیغه، روانکاری و تخلیه براده بر عمودبودن، پلیسه و آسیب سطح اثر دارند.

طول سفارش باید با allowance ماشین‌کاری، آنودایز، مونتاژ و تلرانس استاندارد هماهنگ شود. درخواست طول بسیار دقیق بدون نیاز عملکردی هزینه و ضایعات را بالا می‌برد. ردیابی بسته نباید هنگام برش از بین برود.

پیرسازی مصنوعی و رسیدن به تمپر نهایی

در آلیاژهای 6xxx، پیرسازی رسوبات تقویت‌کننده را ایجاد می‌کند. توالی عمومی از محلول فوق‌اشباع به خوشه‌های اتمی، GP zones و رسوبات metastable مانند βʺ حرکت می‌کند. βʺ عامل مهم استحکام در بسیاری از تمپرهای 6xxx است؛ overaging با درشت‌شدن رسوبات می‌تواند استحکام را کاهش دهد.

زمان و دمای کوره، تأخیر بین پرس و aging، پیرسازی طبیعی پیش از مصنوعی، ترکیب آلیاژ، ضخامت و سرعت گرم‌شدن همگی بر پاسخ اثر دارند. یک recipe ثابت برای تمام مقاطع و آلیاژها علمی نیست.

یکنواختی کوره

دمای هوای کوره با دمای فلز برابر نیست. چیدمان متراکم، گردش ضعیف، جرم متفاوت سبد و محل ترموکوپل می‌تواند اختلاف ایجاد کند. survey دمایی، کالیبراسیون، ثبت منحنی و تعریف load pattern برای تکرارپذیری ضروری است.

آزمون سختی سریع و مفید است، اما جایگزین کامل کشش نیست. دو ساختار ممکن است سختی مشابه و شکل‌پذیری یا چقرمگی متفاوت داشته باشند. برای تحویل استاندارد، خواص مشخص‌شده باید با روش و نمونه درست تأیید شوند.

عملیات تکمیلی

پروفیل اکسترودی اغلب محصول نهایی نیست و نیاز به راهکارهای تکمیلی پروفیل آلومینیوم مانند ماشین‌کاری CNC، سوراخ‌کاری، رزوه، پانچ، خم، جوش، مونتاژ، آنودایز، پوشش پودری، رنگ مایع، برس و پولیش می‌توانند پس از اکستروژن انجام شوند. تصمیم این مراحل باید پیش از طراحی قالب گرفته شود.

مثلاً ضخامت لازم برای رزوه، datum ماشین‌کاری، allowance پرداخت، شعاع خم و محل گیره باید در مقطع لحاظ شود. اگر سطح بعداً آنودایز می‌شود، آلیاژ، کیفیت بیلت، die lines و اثر weld seam بر یکنواختی رنگ اهمیت دارد.

آنودایز

آنودایز با رشد کنترل‌شده لایه اکسیدی، مقاومت خوردگی و سایش یا ظاهر را بهبود می‌دهد. کیفیت به آماده‌سازی سطح، ترکیب آلیاژ، جریان، دما، زمان، آبکشی، رنگ و sealing وابسته است. استانداردهای Qualanod معیارهایی مانند ظاهر و ضخامت پوشش را برای کاربردهای تعریف‌شده کنترل می‌کنند.

آنودایز عیب زیرسطحی را پنهان نمی‌کند و گاهی ناهمگنی را آشکارتر می‌سازد. weld seam، فازهای بین‌فلزی، pickup و خطوط قالب ممکن است پس از اچ و آنودایز نمایان شوند.

پوشش پودری

پوشش پودری به پیش‌تیمار، تمیزی، ضخامت، پخت و چسبندگی وابسته است. دمای پخت می‌تواند بر تمپر یا خواص برخی قطعات اثر بگذارد؛ به‌ویژه اگر چرخه حرارتی طولانی یا نامتناسب باشد. کیفیت رنگ فقط با مشاهده ظاهری تأیید نمی‌شود.

ماشین‌کاری

ماشین‌کاری پروفیل با قطعه حجیم متفاوت است. دیواره نازک، تنش پسماند، datum اکسترودی و تغییرات شاخه‌به‌شاخه بر fixture و تلرانس اثر دارند. طراحی جیگ، ترتیب برداشت، ابزار، روانکار و کنترل پلیسه باید هماهنگ شود. این موضوع مالک مقاله AL-P-017 است.

تحول ریزساختار در اکستروژن

اکستروژن فقط شکل را تغییر نمی‌دهد؛ ریزساختار را بازسازی می‌کند. دما، نرخ کرنش، مقدار تغییر شکل، اصطکاک و ترکیب می‌توانند بازیابی دینامیکی، تبلور مجدد و رشد دانه را ایجاد کنند. پژوهش Donati و همکاران نشان داده است که اندازه و شکل دانه در آلیاژهای 6xxx طی شکل‌دهی گرم به تاریخچه موضعی فرایند وابسته است.

در مرکز و سطح مقطع، شرایط یکسان نیست. نزدیک سطح، برش و گرما بیشتر است و ناحیه peripheral coarse grain ممکن است تشکیل شود. این لایه می‌تواند ظاهر پس از آنودایز، خستگی، ماشین‌کاری و خواص سطحی را تحت تأثیر قرار دهد.

بافت و ناهمسانگردی

دانه‌ها و جهت بلوری در امتداد جریان سازمان می‌یابند و خواص طولی و عرضی می‌تواند متفاوت شود. در پروفیل پیچیده، جریان هر بخش مسیر متفاوتی دارد؛ بنابراین نمونه کشش از یک ناحیه همیشه نماینده کل مقطع نیست.

محل نمونه‌برداری، جهت نمونه و ضخامت باید مطابق استاندارد و نقشه کنترل تعریف شود. گزارش استحکام بدون ذکر جهت و محل برای پروژه دقیق ناقص است.

عیوب اکستروژن؛ نشانه، علت و اقدام

عیب یک نام ظاهری نیست؛ خروجی برهم‌کنش ماده، قالب و فرایند است. همان نشانه می‌تواند چند علت داشته باشد، بنابراین اصلاح بدون داده ممکن است عیب دیگری بسازد.

خطوط قالب و pick-up

خطوط طولی ممکن است از وضعیت bearing، سایش، چسبندگی آلومینیوم، آلودگی یا ذرات سخت ناشی شوند. pickup زمانی رخ می‌دهد که فلز به سطح قالب بچسبد و روی محصول کشیده شود. دمای بالا، سرعت زیاد، کیفیت نیتراسیون و ترکیب آلیاژ عوامل مهم‌اند.

اقدام شامل بررسی سطح قالب، پولیش صحیح، دما و سرعت، کیفیت بیلت و چرخه نیتراسیون است. پرداخت بیش از حد bearing بدون شناخت تعادل جریان می‌تواند ابعاد را تغییر دهد.

خراش و آسیب جابه‌جایی

خراش اغلب پس از خروج ایجاد می‌شود: میز آلوده، برخورد شاخه‌ها، puller، فک کشش یا بسته‌بندی. محل و تکرار عیب به شناسایی ایستگاه کمک می‌کند. استفاده از نمونه مرجع سطح و ثبت زمان ظهور مفید است.

ترک سطحی و پارگی گرم

دمای خروج و سرعت بالا، آلیاژ سخت، نسبت نامناسب و تمرکز تغییر شکل می‌توانند ترک سطحی ایجاد کنند. کاهش سرعت ممکن است کمک کند، اما اگر ریشه در طراحی مقطع یا بیلت باشد، کافی نیست.

عیب جوش طولی

در قالب porthole، جریان‌ها باید در chamber تحت فشار، دما و سطح پاک مناسب جوش بخورند. فشار کم، دمای نامناسب، آلودگی، طراحی bridge/chamber یا سرعت غلط استحکام seam را کاهش می‌دهد. seam ممکن است در تست expansion، flattening، فشار یا سرویس باز شود.

برای لوله فشار یا قطعه بحرانی، آزمون و استاندارد باید صریحاً نوع پروفیل porthole یا seamless را مشخص کند. ظاهر سالم، استحکام seam را اثبات نمی‌کند.

die streak، تفاوت رنگ و shadow

پس از آنودایز، تغییرات جریان، ریزساختار، weld seam و سطح قالب می‌توانند به خطوط یا تفاوت shade منجر شوند. حل مسئله ممکن است نیازمند اصلاح بیلت، فرایند، قالب و پیش‌تیمار باشد؛ نه صرفاً تغییر حمام آنودایز.

تاب، خم و پیچش

جریان نامتعادل از قالب، کوئنچ نامتقارن، حمایت نامناسب، کشش یا چیدمان aging می‌تواند شکل را تغییر دهد. اندازه‌گیری باید روی طول مرجع و با روش استاندارد انجام شود. قرار دادن پروفیل روی زمین و قضاوت چشمی کافی نیست.

تغییر ضخامت و ابعاد

سایش و deflection قالب، اختلاف دما، سرعت، فشار و کشش ابعاد را تغییر می‌دهند. اصلاح bearing و support قالب، کنترل فرایند و طراحی allowance راهکارها هستند. اندازه‌گیری بلافاصله پس از پرس و پس از aging ممکن است متفاوت باشد.

blister و تخلخل

هیدروژن، عیوب بیلت یا هوای محبوس می‌تواند به blister کمک کند. افزایش عملیات سطحی یا polishing درمان ریشه‌ای نیست؛ بیلت و فرایند حرارتی باید بررسی شوند.

دانه درشت پیرامونی

گرمای زیاد و شرایط تبلور مجدد نزدیک سطح می‌تواند PCG ایجاد کند. عمق آن پس از ماشین‌کاری یا آنودایز اهمیت می‌یابد. کنترل ترکیب، همگن‌سازی، دما، سرعت و نسبت تغییر شکل لازم است.

ماتریس عیب‌یابی سریع

کنترل کیفیت در تولید پروفی

کنترل کیفیت اثربخش فقط جداسازی محصول بد در انتهای خط نیست؛ کنترل ورودی، پارامترهای فرایند و خروجی را به هم متصل می‌کند. هر ویژگی باید روش اندازه‌گیری، فرکانس نمونه‌برداری، معیار پذیرش و واکنش به عدم انطباق داشته باشد.

کنترل شیمیایی و هویت ماده

گواهی ذوب، PMI یا آنالیز طیف‌سنجی، شماره بسته و segregation انبار باید مانع اختلاط آلیاژ شوند. اشتباه 6061 و 6063 ممکن است از ظاهر قابل تشخیص نباشد، اما پاسخ کوئنچ و خواص متفاوت است.

کنترل مکانیکی

کشش، تنش تسلیم، ازدیاد طول و سختی بر اساس آلیاژ، تمپر و شکل محصول کنترل می‌شوند. نمونه‌برداری باید محل و جهت استاندارد داشته باشد. برای محصول جوشی porthole، آزمون‌های seam متناسب با کاربرد ممکن است لازم باشد.

کنترل ابعادی

کولیس برای همه ابعاد کافی نیست. CMM، پروژکتور، گیج اختصاصی، اسکن مقطع، straight edge، feeler gauge و ابزار twist بر اساس ویژگی استفاده می‌شوند. دمای اندازه‌گیری و وضعیت تکیه‌گاه بر نتیجه اثر دارند.

SPC برای ابعاد کلیدی، روند سایش قالب را پیش از خروج از تلرانس آشکار می‌کند. Cp و Cpk فقط وقتی معنا دارند که سامانه اندازه‌گیری قابل اعتماد و فرایند آماری پایدار باشد.

کنترل سطح

سطح باید با lighting، فاصله و نمونه مرجع تعریف شود. اصطلاحاتی مانند «سطح عالی» قابل ممیزی نیستند. سطح visible، جهت نصب، عملیات نهایی و عیوب مجاز باید در سفارش مشخص شوند.

آزمون‌های غیرمخرب

بسته به کاربرد می‌توان از جریان گردابی، اولتراسونیک، نفوذ مایع یا روش‌های دیگر استفاده کرد. برای پروفیل عمومی، NDT کامل اقتصادی نیست؛ برای قطعه بحرانی یا جوش طولی، برنامه مشخص می‌تواند ضروری باشد.

استانداردهای اصلی

در جهانی که تولید و مهندسی بدون مرز شده، استانداردهای بین‌المللی آلومینیوم نقش ستون فقرات صنعت را ایفا می‌کنند. آلومینیوم، به‌عنوان فلزی استراتژیک و پرکاربرد، بیش از هر زمان دیگری نیازمند یک زبان مشترک برای تضمین کیفیت، ایمنی و قابلیت تبادل جهانی شده است.آشنایی با اﻧﻮاع اﺳﺘﺎﻧﺪاردﻫﺎی آﻟﻮﻣﯿﻨﯿﻮم می تواند دید وسیع تر و شناخت بیشتری به شما بدهد.

استاندارد مقطع آلومینیومی باید در سفارش با نسخه و دامنه مشخص درج شود. ASTM B221 پروفیل، میله، سیم و لوله اکسترودی آلومینیوم و آلیاژهای آن را پوشش می‌دهد. EN 755 مجموعه‌ای چندبخشی برای شرایط بازرسی و تحویل، خواص مکانیکی و تلرانس ابعاد/شکل محصولات اکسترودی است. ISO 6362 نیز شرایط تحویل، خواص و تلرانس محصولات کارشده اکسترودی را پوشش می‌دهد.

استانداردها جایگزین نقشه نیستند. datum، ابعاد عملکردی، طول، سطح visible، بسته‌بندی و آزمون ویژه باید در سند خرید اضافه شوند. هم‌زمان، درخواست ترکیب چند استاندارد با سخت‌گیرانه‌ترین بند هرکدام می‌تواند تناقض ایجاد کند.

بهره‌وری، ضایعات و OEE

سرعت پرس تنها شاخص بهره‌وری نیست. تولید سریع با ضایعات بالا، توقف اصلاح قالب یا افت کیفیت، خروجی اقتصادی ضعیفی دارد. شاخص‌های مفید شامل yield فلزی، kg/h قابل فروش، زمان تعویض قالب، first-pass yield، نرخ scrap، OEE، مصرف انرژی بر کیلوگرم و عمر قالب هستند.

بازده فلزی

بازده از نسبت وزن محصول قابل فروش به وزن فلز ورودی محاسبه می‌شود:

Metal Yield (%) = Saleable Product Mass / Billet Mass × 100

ضایعات شامل butt، discard ابتدا و انتها، نمونه آزمون، سر و ته کشش، off-cut و محصول نامنطبق‌اند. همه ضایعات ارزش یکسان ندارند؛ قراضه تمیز و تفکیک‌شده می‌تواند با افت کمتر بازیافت شود.

بهره‌وری پرس

kg/h باید فقط محصول قابل فروش را در صورت تعریف KPI منعکس کند. افزایش تعداد hole قالب می‌تواند خروجی را بالا ببرد، اما تعادل جریان، تلرانس و handling پیچیده‌تر می‌شود. هدف، بیشترین خروجی پایدار و قابل فروش است.

انرژی

کوره بیلت، پرس، کوئنچ، کشش، اره و aging انرژی مصرف می‌کنند. بازیابی حرارت، عایق، burner control، بارگذاری بهینه کوره و کاهش rework می‌توانند شدت انرژی را کم کنند. مقایسه انرژی باید مرز فرایند و واحد یکسان داشته باشد.

فناوری‌های نوین در اکستروژن آلومینیوم؛ از شبیه‌سازی تا کارخانه هوشمند

خط مدرن می‌تواند دمای بیلت، قالب و خروج، فشار رام، سرعت، موقعیت، نرخ کوئنچ، batch aging و ابعاد را به شماره سفارش و قالب متصل کند. این digital thread عیب‌یابی را از حدس به تحلیل روند تبدیل می‌کند.

مدل‌های FEM جریان، فشار، دما و deflection قالب را پیش‌بینی می‌کنند. یادگیری ماشین می‌تواند پنجره سرعت یا احتمال عیب را از داده تاریخی برآورد کند، اما داده برچسب‌خورده، سنسور کالیبره و کنترل تغییر نسخه قالب ضروری‌اند. مقاله AL-P-006 مالک بررسی عمیق هوش مصنوعی و شبیه‌سازی است؛ اینجا فقط جایگاه آن در زنجیره روشن می‌شود.

نگهداری پیش‌بینانه

روند فشار، دمای روغن، ارتعاش، زمان سیکل و اصلاحات ابعادی می‌تواند فرسایش ابزار یا مشکل تجهیزات را نشان دهد. نگهداری پیش‌بینانه باید با FMEA و پیامد خرابی هماهنگ شود؛ جمع‌آوری داده بدون تصمیم عملیاتی ارزش محدودی دارد.

اثرات زیست‌محیطی اکستروژن آلومینیوم؛ انرژی، ضایعات و بازیافت

ارزیابی محیط‌زیستی اکستروژن نباید فقط به بازیافت‌پذیری آلومینیوم محدود شود. منشأ بیلت، برق و سوخت مصرفی، بازده فلزی، کوره‌های پیش‌گرمایش و پیرسازی، آب کوئنچ، روانکارها، مواد شیمیایی عملیات سطحی، حمل‌ونقل و عمر محصول، همگی در اثر نهایی نقش دارند. مرز ارزیابی باید روشن باشد؛ عدد کربن بیلت اولیه را نمی‌توان مستقیماً با انتشار مرحله اکستروژن یا یک داده gate-to-gate مقایسه کرد.

ضایعات داخلی اکستروژن عمدتاً قابل بازیافت‌اند، اما تفکیک آلیاژی و جلوگیری از آلودگی ارزش آنها را تعیین می‌کند. مخلوط‌شدن براده فولاد، روانکار، رنگ و آلیاژهای مختلف، بازیافت حلقه بسته را دشوار می‌سازد.

استفاده از بیلت کم‌کربن یا بازیافتی باید با خواص و سطح مورد نیاز سازگار باشد. عبارت recycled content به‌تنهایی کیفیت یا ردپای کربن را اثبات نمی‌کند؛ روش محاسبه، مرز، منبع برق و گواهی باید مشخص باشند.

طراحی مقطع نیز بر پایداری اثر دارد. کاهش جرم، ادغام قطعات، طول عمر و جداسازی آسان می‌تواند اثر بیشتری از درصد جزئی قراضه داشته باشد. در مقابل، تلرانس غیرضروری و طراحی غیرقابل اکستروژن، ضایعات و اصلاح قالب را افزایش می‌دهد.

تحلیل اقتصادی تولید پروفیل آلومینیوم؛ قیمت، بهره‌وری و هزینه چرخه عمر

قیمت پروفیل حاصل جمع قیمت فلز، پرمیوم آلیاژ و بیلت، هزینه تبدیل، قالب، عملیات حرارتی، تلرانس، سطح، برش، ماشین‌کاری، بسته‌بندی، آزمون و تیراژ است. مقایسه دو پیشنهاد فقط بر اساس قیمت هر کیلوگرم می‌تواند کیفیت، بازده مونتاژ و ضایعات مشتری را نادیده بگیرد. تحلیل اقتصادی کامل باید هزینه چرخه عمر، زمان مونتاژ، نرخ مردودی، نیاز به ماشین‌کاری، قابلیت تعمیر، وزن سامانه و ارزش قراضه پایان عمر را نیز در نظر بگیرد.

قالب هزینه ثابت یا نیمه‌ثابت است. تیراژ، تعداد اصلاح و عمر آن بر قیمت واحد اثر دارد. مقطعی که ۱۰ درصد سبک‌تر اما بسیار کندتر و پرضایعات‌تر اکسترود شود، لزوماً ارزان‌تر نیست.

عوامل اصلی قیمت

• نوع و قیمت بیلت؛
• آلیاژ و تمپر؛
• وزن متر و CCD؛
• solid یا hollow بودن؛
• تعداد cavity و پیچیدگی قالب؛
• تلرانس‌های ویژه؛
• کیفیت سطح؛
• طول و ضایعات برش؛
• عملیات سطحی و ماشین‌کاری؛
• حجم سفارش و تکرار؛
• آزمون، گواهی و بسته‌بندی.

راهنمای سفارش برای خریدار صنعتی

یک RFQ حرفه‌ای باید شامل فایل CAD و نقشه کنترل‌شده، آلیاژ و تمپر، استاندارد، وزن/طول، مقدار سالانه، سطح visible، عملیات بعدی، ابعاد کلیدی، آزمون و بسته‌بندی باشد. اگر آلیاژ مشخص نیست، عملکرد را تعریف کنید تا امکان انتخاب مهندسی وجود داشته باشد.

چک‌لیست پیش از سفارش

• کاربرد و محیط سرویس چیست؟
• بار و معیار خرابی کدام است؟
• کدام ابعاد واقعاً عملکردی‌اند؟
• پروفیل خم، جوش یا ماشین‌کاری می‌شود؟
• عملیات سطحی و رنگ هدف چیست؟
• آلیاژ و تمپر با فرایند بعدی سازگارند؟
• سطح ظاهری در کدام وجه است؟
• طول تحویل و allowance چقدر است؟
• حجم نمونه، سفارش و مصرف سالانه چیست؟
• چه گواهی‌ها و آزمون‌هایی لازم‌اند؟
• بسته‌بندی چگونه از سطح و هندسه حفاظت می‌کند؟
• روش مدیریت تغییر نقشه و قالب چیست؟

نمونه‌سازی و تأیید نخستین تولید

اولین خروجی قالب معمولاً نیازمند اندازه‌گیری و اصلاح است. FAI باید ابعاد کلیدی، وزن متر، سطح، straightness/twist، خواص و عملیات بعدی را بررسی کند. تأیید نمونه بدون آزمون مونتاژ می‌تواند خطاهای datum یا stack-up را پنهان کند.

پس از تأیید، نسخه قالب، اصلاحات، پارامتر مرجع و نمونه طلایی باید کنترل شوند. هر تغییر بیلت، قالب یا فرایند بحرانی باید بر اساس برنامه change control ارزیابی شود.

نقش کارخانجات آلومینیوم ایراک در زنجیره مهندسی پروفیل

ارزش یک تولیدکننده پروفیل فقط در نیروی پرس خلاصه نمی‌شود. تبدیل مسئله مشتری به مقطع قابل تولید، انتخاب آلیاژ، هماهنگی قالب، کنترل فرایند، ماشین‌کاری و سطح است که محصول صنعتی می‌سازد. برای پروژه B2B، گفت‌وگو باید از کاربرد، بار، مونتاژ و حجم آغاز شود.

ایراک می‌تواند در محدوده توانمندی و پس از بررسی نقشه، مسیر طراحی برای تولید، اکستروژن، کنترل کیفیت، ماشین‌کاری و عملیات سطحی را ارزیابی کند. هیچ آلیاژ یا فرایندی نباید پیش از تحلیل نقشه و الزامات به‌صورت عمومی تضمین شود.

نمونه محاسبات مهندسی یک سفارش پروفیل

محاسبه مقدماتی پیش از ساخت قالب، زبان مشترک طراحی، فروش و تولید ایجاد می‌کند. هدف این محاسبات صدور تضمین تولید نیست؛ هدف، یافتن ناسازگاری‌ها و برآورد وزن، تعداد شاخه، ماده لازم و بازده است. فشار پرس، سرعت و عمر قالب برای مقطع پیچیده به تحلیل بیشتر نیاز دارند.

مثال وزن واحد طول

فرض کنید نرم‌افزار CAD سطح خالص مقطع را ۷۸۵ میلی‌متر مربع گزارش کرده و آلیاژ انتخابی چگالی اسمی ۲٫۷۰ گرم بر سانتی‌متر مکعب دارد:

وزن هر متر = 785 × 2.70 ÷ 1000 = 2.1195 kg/m

وزن نظری شاخه ۶متری:

وزن شاخه = 2.1195 × 6 = 12.717 kg

اگر سفارش شامل ۱۲۰۰ شاخه باشد، جرم خالص نظری:

جرم محصول = 12.717 × 1200 = 15,260.4 kg

این رقم هنوز مقدار بیلت لازم نیست. باید تلرانس مثبت وزن، سر و ته شاخه، discard، نمونه آزمون و نرخ عدم انطباق برنامه‌ریزی‌شده لحاظ شوند.

مثال برآورد ماده ورودی

اگر بازده فلزی برنامه ۸۲ درصد باشد:

Billet Required = 15,260.4 ÷ 0.82 = 18,610.2 kg

در این مثال حدود ۳۳۵۰ کیلوگرم اختلاف میان ماده ورودی و محصول خالص وجود دارد. همه این اختلاف «ضایعات دورریز» نیست؛ butt و off-cut تمیز می‌توانند به چرخه ذوب بازگردند. بااین‌حال هزینه تبدیل، انرژی، جابه‌جایی و افت ارزش آلیاژی باقی می‌ماند.

اگر با اصلاح طول تحویل، nesting برش یا کاهش مقدار grip، بازده از ۸۲ به ۸۶ درصد برسد:

15,260.4 ÷ 0.86 = 17,744.7 kg

صرفه‌جویی ماده ورودی حدود ۸۶۵٫۵ کیلوگرم در همان سفارش است. این نمونه نشان می‌دهد بهبود مهندسی طول و ضایعات گاهی از چانه‌زنی جزئی قیمت کیلوگرم ارزشمندتر است.

مثال تعداد پروفیل در هر بیلت

اگر وزن بیلت آماده پرس ۴۵۰ کیلوگرم و بازده قابل فروش هر بیلت ۸۴ درصد باشد، جرم محصول قابل فروش هر بیلت حدود ۳۷۸ کیلوگرم است. برای پروفیل ۲٫۱۱۹۵ کیلوگرم بر متر، طول قابل فروش نظری برابر است با:

Saleable Length = 378 ÷ 2.1195 = 178.34 m

تعداد شاخه کامل ۶متری از نظر نظری ۲۹ شاخه است و بخشی از طول باقی می‌ماند. در عمل محدودیت طول میز، محل برش، چندرشته‌ای بودن قالب، سر و ته کشش و الگوی اره نتیجه را تغییر می‌دهند. این محاسبه باید با billet layout واقعی تکمیل شود.

مثال ظرفیت ساعتی قابل فروش

اگر سرعت خروج متوسط ۱۸ متر در دقیقه باشد و خط ۷۲ درصد زمان برنامه‌ریزی‌شده در حالت تولید پایدار قرار گیرد، خروجی طولی موثر در یک ساعت:

18 × 60 × 0.72 = 777.6 m/h

خروجی جرمی قابل فروش با وزن ۲٫۱۱۹۵ کیلوگرم بر متر:

777.6 × 2.1195 = 1648.1 kg/h

این عدد در صورتی معتبر است که ضریب ۷۲ درصد توقف، تعویض بیلت و عدم تولید را درست بازنمایی کند و محصول خروجی در کنترل نهایی قابل فروش باشد. استفاده از سرعت اوج چند دقیقه‌ای برای اعلام ظرفیت ساعتی، برآورد را بیش از واقع نشان می‌دهد.

نقشه کنترل فرایند پیشنهادی

Control Plan باید از CTQهای مشتری به پارامترهای خط برسد. هر ردیف باید ویژگی، روش، ابزار، فرکانس، مسئول، حد و reaction plan داشته باشد. جدول زیر یک چارچوب است و جایگزین برنامه خاص محصول نیست.

Reaction plan نباید فقط عبارت «اطلاع به سرپرست» باشد. باید مشخص کند پرس چه زمانی متوقف، محصول از کدام آخرین نقطه تأیید قرنطینه، نمونه چگونه بررسی و مجوز راه‌اندازی مجدد توسط چه نقشی صادر می‌شود.

FMEA فرایند اکستروژن

FMEA برای پیش‌بینی حالت خرابی پیش از وقوع است. امتیاز شدت، وقوع و قابلیت کشف باید بر تجربه واقعی خط و پیامد مشتری تنظیم شود. عدد RPN بالا تنها معیار اقدام نیست؛ خرابی با شدت ایمنی یا از دست رفتن عملکرد حتی با احتمال پایین نیز به کنترل قوی نیاز دارد.

حالت‌های خرابی مهم

FMEA باید پس از trial، شکایت مشتری، تغییر قالب، آلیاژ، کوره یا کوئنچ بازبینی شود. سندی که فقط برای ممیزی امضا شده و با داده خط به‌روز نمی‌شود، ابزار پیشگیری نیست.

سامانه اندازه‌گیری و MSA

تلرانس دقیق با ابزار دقیقِ تأییدنشده قابل کنترل نیست. Gauge R&R سهم تکرارپذیری اپراتور و بازتولیدپذیری میان اپراتورها را در تغییرات اندازه‌گیری بررسی می‌کند. برای پروفیل انعطاف‌پذیر، روش تکیه‌گاه و نیروی تماس حتی بیش از دقت اسمی کولیس مهم است.

پروفیل بلند ممکن است در اثر وزن خود خم شود. تعریف datum روی سطح ناپایدار یا اندازه‌گیری در فاصله نامشخص، نتایج متناقض می‌سازد. دستورالعمل باید محل مقطع‌برداری، دمای نمونه، فاصله از سر شاخه، تکیه‌گاه، ابزار و جهت را مشخص کند.

گیج اختصاصی برای کنترل سریع مونتاژ مفید است، ولی باید به نقشه و master کالیبره متصل باشد. Go/no-go فقط انطباق حدی را می‌گوید و برای تحلیل روند سایش قالب، داده عددی نیز لازم است.

قابلیت فرایند و تحلیل آماری

Cp پهنای پراکندگی فرایند را نسبت به تلرانس و Cpk علاوه بر پراکندگی، مرکزیت را ارزیابی می‌کند. Cpk پایین ممکن است از تغییرات زیاد یا جابه‌جایی میانگین ناشی شود. اصلاح این دو علت متفاوت است.

پیش از محاسبه capability باید نمودار کنترل نشان دهد فرایند پایدار است. مخلوط‌کردن داده چند cavity، چند قالب، آلیاژ یا بچ aging در یک توزیع می‌تواند نتیجه گمراه‌کننده ایجاد کند. داده باید stratify شود.

در اکستروژن، ابعاد ممکن است در طول هر بیلت drift کنند و پس از اصلاح قالب جهش داشته باشند. نمونه‌برداری آغاز، میانه و پایان بیلت برای برخی CTQها تصویر بهتری از نمونه تصادفی واحد می‌دهد.

مطالعه موردی مفهومی: بازطراحی یک فریم ماشین

فرض کنید فریم موجود از چهار قطعه ورق خم‌کاری‌شده، دو براکت ماشین‌کاری‌شده و ۱۸ اتصال ساخته می‌شود. هدف مشتری کاهش زمان مونتاژ و بهبود کابل‌کشی است. راه‌حل اکسترودی نباید فقط شکل خارجی مجموعه را کپی کند.

در مرحله نخست، مسیر بار و سطوح datum مشخص می‌شوند. سپس دو ریب داخلی برای کمانش، یک کانال کابل، شیار T برای مونتاژ و نشیمن آب‌بند در مقطع ادغام می‌شود. ضخامت نواحی کم‌تنش کاهش و اطراف رزوه موضعاً تقویت می‌شود.

نسخه اول طراحی ممکن است به دلیل زبان بلند، اختلاف ضخامت زیاد و pocket بسته، اکسترودپذیری ضعیفی داشته باشد. با تغییر شعاع، نزدیک‌کردن ضخامت‌ها، بازکردن pocket یا تقسیم نقش به دو قطعه قفل‌شونده، فشار و ریسک قالب کاهش می‌یابد.

نتیجه فقط کاهش وزن نیست. تعداد قطعه از شش به یک یا دو، اتصال از ۱۸ به تعداد کمتر و زمان fixture کم می‌شود. اما هزینه قالب، حداقل سفارش و ماشین‌کاری دو سر اضافه می‌شود. تصمیم باید بر حجم سالانه و هزینه مونتاژ کل استوار باشد.

برای تأیید، FAI شامل scan مقطع، مونتاژ واقعی، بارگذاری، خمش، پیچش، موقعیت شیار و پس از آنودایز است. اگر فقط ابعاد آزاد پروفیل اندازه‌گیری شوند، stack-up نهایی و عملکرد آب‌بند ممکن است دیده نشود.

اعتبارسنجی طراحی با آزمون و شبیه‌سازی

تحلیل اجزای محدود برای توزیع تنش، کمانش، انتقال حرارت و بهینه‌سازی جرم مفید است. کیفیت مدل به شرایط مرزی، تماس، خواص تمپر واقعی و mesh وابسته است. مدل با ماده isotropic خطی نمی‌تواند همه رفتار جوش، ضربه یا تغییر شکل بزرگ را پیش‌بینی کند.

آزمون نمونه باید حالت نصب و بار واقعی را بازنمایی کند. اگر بار از پیچ و براکت وارد می‌شود، تست خمش ساده آزاد شاید شکست اتصال را نشان ندهد. strain gauge، جابه‌جایی و محل آغاز تسلیم می‌تواند برای تطبیق مدل استفاده شود.

شبیه‌سازی جریان قالب نیز فشار، سرعت، دما، seam و deflection را پیش‌بینی می‌کند؛ اما friction و انتقال حرارت به کالیبراسیون نیاز دارند. trial پرس همچنان بخشی از اعتبارسنجی است.

بسته‌بندی، انبارش و حمل

پروفیلی که با کیفیت از خط خارج می‌شود ممکن است در بسته‌بندی از بین برود. وزن بسته، فاصله تکیه‌گاه، نوع spacer، کشش تسمه، رطوبت و تماس فلزی بر تغییر شکل و سطح اثر دارند. تسمه بیش از حد سفت می‌تواند دیواره نازک را فرورفته کند.

برای سطح آنودایزی یا تزئینی، فیلم یا کاغذ باید با فرایند بعدی سازگار باشد و residue باقی نگذارد. حبس رطوبت و اختلاف دما ممکن است stain ایجاد کند. بسته‌بندی صادراتی به کنترل رطوبت و مقاومت جابه‌جایی بیشتری نیاز دارد.

پروفیل بلند باید در نقاط کافی حمایت شود. چیدمان عمودی یا افقی به هندسه وابسته است. FIFO و حفظ شماره بچ برای traceability ضروری‌اند؛ جداشدن برچسب از بسته، رابطه آزمون و محصول را قطع می‌کند.

مدیریت عدم انطباق و تحلیل ریشه‌ای

اولین اقدام، containment است: تعیین دامنه مشکوک از آخرین نقطه تأیید تا زمان کشف، توقف ارسال و حفظ نمونه. سپس داده‌های ذوب، بیلت، قالب، دما، فشار، کوئنچ، کشش و aging جمع‌آوری می‌شوند.

روش 5 Why فقط وقتی مفید است که بر شواهد تکیه کند. پاسخ «خطای اپراتور» معمولاً پایان زودهنگام تحلیل است؛ باید پرسید چرا سامانه اجازه خطا داد، آیا interlock، دستورالعمل، آموزش و تشخیص کافی بودند.

اصلاح قالب، تغییر recipe یا rework باید با آزمون اثر جانبی همراه باشد. مثلاً افزایش کشش برای رفع خم می‌تواند ابعاد و خواص را تغییر دهد. اقدام اصلاحی پس از تولید چند بچ و مشاهده پایداری بسته می‌شود، نه بلافاصله پس از یک شاخه خوب.

ممیزی تأمین‌کننده پروفیل آلومینیوم

خریدار صنعتی بهتر است علاوه بر مشاهده پرس، زنجیره کنترل را ممیزی کند. پرس بزرگ بدون ردیابی بیلت، کوره کالیبره، کنترل کوئنچ و آزمایشگاه قابل اعتماد تضمین کیفیت نیست.

محورهای ممیزی پیشنهادی:

• کنترل نقشه و revision؛
• شناسایی و تفکیک آلیاژ؛
• پذیرش و ردیابی بیلت؛
• نگهداری و نسخه قالب؛
• کالیبراسیون کوره و پیرومتر؛
• ثبت فشار، سرعت و دمای خروج؛
• کنترل تأخیر و شدت کوئنچ؛
• روش کشش و جلوگیری از آسیب؛
• uniformity کوره aging؛
• آزمایشگاه کشش، سختی و ابعاد؛
• مدیریت محصول نامنطبق؛
• ردیابی شکایت تا بچ و ذوب؛
• بسته‌بندی و حمل؛
• مدیریت ضایعات و اختلاط آلیاژی.

ممیزی باید با criticality محصول متناسب باشد. برای قطعه دکوراتیو، تمرکز بر سطح و رنگ بیشتر است؛ برای سازه، خواص، ابعاد و اتصال؛ برای هیت‌سینک، هندسه پره، سطح تماس و عملکرد حرارتی.

جمع‌بندی

اکستروژن آلومینیوم یک زنجیره متالورژیکی و مهندسی است: ترکیب و همگن‌سازی بیلت، طراحی مقطع و قالب، پیش‌گرمایش، جریان و دمای پرس، کوئنچ، کشش، پیرسازی و کنترل کیفیت همگی در خواص نهایی سهم دارند. تمرکز بر یک مرحله، علت واقعی بسیاری از عیوب را پنهان می‌کند.

آلیاژ 6xxx به دلیل توازن اکسترودپذیری، عملیات حرارتی، خوردگی و سطح، خانواده غالب پروفیل صنعتی است؛ اما 6063، 6061، 6082 و 6005A یکسان نیستند. تمپر نیز فقط نوشته روی گواهی نیست؛ نتیجه یک تاریخچه حرارتی قابل ردیابی است.

برای خریدار، بهترین راه کاهش هزینه، ارزان‌کردن یک‌جانبه هر کیلوگرم نیست؛ طراحی درست مقطع، تلرانس عملکردی، انتخاب آلیاژ متناسب، FAI و کنترل تغییرات است. برای تولیدکننده نیز هدف واقعی، بیشترین کیلوگرم قابل فروش با کیفیت پایدار است، نه بالاترین سرعت لحظه‌ای پرس.

پرسش‌های متداول درباره فرایند کامل اکستروژن پروفیل آلومینیوم

منابع علمی و استانداردی غیرفارسی

• ASM International — Aluminum Extrusion Technology, Billet Casting Principles and Practice
• ASM International — Extrusion of Soft- and Medium-Grade Alloys
• ASM International — Extrusion of Hard Alloys
• ASM International — Heat Treatment of Aluminum and Other Nonferrous Alloys
• ASTM International — ASTM B221 Standard Specification
• BSI — BS EN 755 Series for Extruded Aluminium Products
• ISO — ISO 6362-6, Tolerances for Extruded Bars and Tubes
• ISO — ISO 6362-2, Mechanical Properties of Extruded Products
• Qualanod — Current Specifications for Sulfuric Acid-Based Anodizing
• Qualanod — Industrial Applications and Quality Criteria
• Donati et al. — Grain Evolution in 6xxx Aluminium Alloys During Hot Forming
• Purdue University — Microstructure Evolution in 6xxx and 7xxx Aluminium Alloys During Extrusion
• Lehigh University — Physical Simulation of Microstructure and Texture Evolution in 6xxx Extrusions
• Montanuniversität Leoben — Alloy and Process Controlled Texture in 6xxx Aluminium
• Loughborough University — Microstructure and Corrosion of Extruded High-Strength 6xxx Alloys
• ASM International — Properties and Weldability of Aluminium-Alloy Welds

به اطلاعات تخصصی بیشتری نیاز دارید؟
با ما تماس بگیرید تا درباره‌ی راهکارهای خلاقانه در صنعت آلومینیوم اطلاعات بیشتری کسب کنید.
