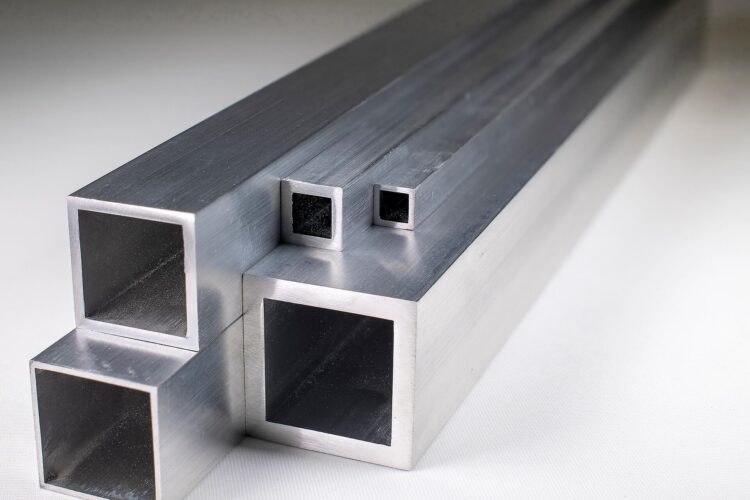

پروفیل قوطی

پروفیل آلومینیوم قوطی جزو پروفیل‌های آلومینیوم استاندارد پر مصرف می‌باشد که کاربردهای بی‌شماری دارد. بعلت ساختار هندسی پروفیل آلومینیوم قوطی از آن در صنایع و محصولات مختلفی با ابعاد و آلیاژهای مختلف استفاده می شود.

کد محصول: 28111
استعلام قیمت
نقشه فنی پروفیل قوطی

کاتالوگ فنی پروفیل‌های استاندارد و کاربردی

پروفیل‌های استاندارد آلومینیومی طیف گسترده‌ای از مقاطع هندسی آلومینیوم با ویژگی‌های فنی مختلف را شامل می‌شود

دریافت کاتالوگ استعلام قیمت

پروفیل قوطی آلومینیومی دارای کاربردهای گسترده‌ای می باشد که بر حسب نیاز صنایع قابلت تغییر در ابعاد، نوع آلیاژ و اختصاصی سازی سایر مشخصات فنی را دارد.

پروفیل قوطی آلومینیومی بعلت شکل هندسی، قابلیت طراحی و شکل دهی متنوعی دارد. این قابلیت باعث می شود تا در کنار ساختار فرم اصلی، زوایا و اشکال گوناگون و کاربردی به فرم اصلی اضافه شود.

آزادی عمل بیشتر در طراحی نسبت به سایر مقاطع آلومینیومی، باعث شده است تا مصارف عمده ای مانند معماری،قفسه بندی،پارتیشن بندی و بسیاری از کاربردهای متنوع برای پروفیل قوطی آلومینیومی ایجاد شود.

در مقاطع آلومینیومی با شکل هندسی استاندارد مزایایی مانند سبکی و استحکام نسبی بالا درکنار قابلیت شکل پذیری متنوع و خلاقانه باعث شده است که این پروفیل ها در برشکاری، جوش آلومینیوم، سوراخکاری، پرچ، اتصال پیچ و مهره دارای کارایی مناسبی باشند.

متداول‌ترین آلیاژهایی که در تولید پروفیل آلومینیوم قوطی استفاده می شود آلیاژی هایی مانند 6061، 6063، 2024 و 7075 هستند، اما با این حال از طیف وسیعی از سایر آلیاژهای آلومینیوم از سری های 1000، 2000، 3000، 5000، 6000 و 7000 استفاده می شود.

مزایای پروفیل‌های استاندارد آلومینیومی

اختصاصی سازی و انطباق با ویژگی های فنی محصول نهایی
استفاده از طیف گسترده آلیاژی که باعث استحکام بالای پروفیل آلومینیوم استاندارد می‌شود
دارای استحکام و مقاومت سطحی و نقطه‌ی مناسب
قابلیت انجام عملیات‌های حرارتی
جوش پذیری مناسب
مقاومت بالا نسبت به خوردگی و عوامل فرساینده محیطی
قابلیت انجام ماشینکاری و برشکاری
رنگ پذیری و استفاده از پوشش‌های متنوع سطحی
قابلیت استفاده بعنوان اتصلات یا ترکیب با سایر مقاطع آلومینیومی

ویژگی‌های پروفیل‌ های استاندارد آلومینیومی ایراک

طراحی و اختصاصی سازی مقاطع بر اساس نیازمندی‌های فنی مشتری
اختصاصی سازی فرآیندهای تولید بر اساس استانداردها و الزامات تولید
انجام عملیات‌های حرارتی مورد نیاز مانند T6 ,T5, T4 و…
انجام عملیات‌های برشکاری، سوراخکاری، پانچ و جوشکاری
بسته بندی اختصاصی مطابق با شیوه نامه های انبارش و حمل
عملیات‌های انبار، لجستیک و تحویل به صورت زمینی و دریایی

مشخصات فنی و ابعادی

پروفیل های قوطی آلومینیومی استاندارد

DimensionsSpecifications
beWeightPerimeterIxxIyyWxxWyy
15.001.5021960,0,25,25,33,33
15.002.0028160,0,30,30,40,40
20.001.5030080,0,64,64,64,64
20.002.0038980,0,79,79,79,79
25.001.50380100,01,301,301,041,04
25.002.00497100,01,631,631,311,31
25.003.00715100,02,172,171,741,74
28.002.00562112,02,362,361,681,68
30.001.50462120,02,322,321,551,55
30.002.00605120,02,942,941,961,96
30.002.50743120,03,493,492,332,33
30.003.00875120,03,993,992,662,66
35.002.00712140,04,814,812,752,75
35.002.50878140,05,765,763,293,29
35.003.001037140,06,616,613,783,78
40.001.50624160,05,725,722,862,86
40.002.00821160,07,347,343,673,67
40.002.501013160,08,838,834,414,41
40.003.001199160,010,2010,205,105,10
40.004.001555160,012,6012,606,306,30
40.006.002203160,016,2116,218,118,11
45.002.00929180,010,6210,624,724,72
50.001.50786200,011,4211,424,574,57
50.002.001037200,014,7714,775,915,91
50.003.001523200,020,8520,858,348,34
50.004.001987200,026,1526,1510,4610,46
50.005.002430200,030,7530,7512,3012,30
60.001.50947240,020,0320,036,686,68
60.002.001253240,026,0526,058,688,68
60.003.001847240,037,1437,1412,3812,38
60.004.002419240,047,0747,0715,6915,69
70.002.001469280,041,9641,9611,9911,99
70.004.002851280,076,9576,9521,9821,98
75.002.501958300,063,5963,5916,9616,96
80.002.001685320,063,3263,3215,8315,83
80.003.002495320,091,4591,4522,8622,86
80.004.003283320,0117,38117,3829,3529,35
84.002.001771336,073,5673,5617,5117,51
90.002.001901360,090,9190,9120,2020,20
100.002.002114400,0125,54125,5425,1125,11
100.003.003143400,0182,71182,7136,5436,54
100.004.004147400,0236,34236,3447,2747,27
104.004.004320416,0267,09267,0951,3651,36
110.002.002333440,0168,02168,0230,5530,55
120.005.006210480,0507,92507,9284,6584,65
125.002.503308500,0306,51306,5149,0449,04
150.003.004762600,0635,57635,5784,7484,74

توجه:
جهت محاسبه سایر ابعاد از جدول محاسبه وزن استفاده کنید.
ویژگی های فنی محصولات صرفا به مطالب فوق خلاصه نمی‌شود، جهت مشاهده فهرست کامل پروفیل‌های آلومینیومی ایراک کاتالوگ محصولات را دانلود نمایید.
نقشه فنی پروفیل قوطی

کاتالوگ فنی پروفیل‌های استاندارد و کاربردی

پروفیل‌های استاندارد آلومینیومی طیف گسترده‌ای از مقاطع هندسی آلومینیوم با ویژگی‌های فنی مختلف را شامل می‌شود

دریافت کاتالوگ
0 kg/m
0 kg
