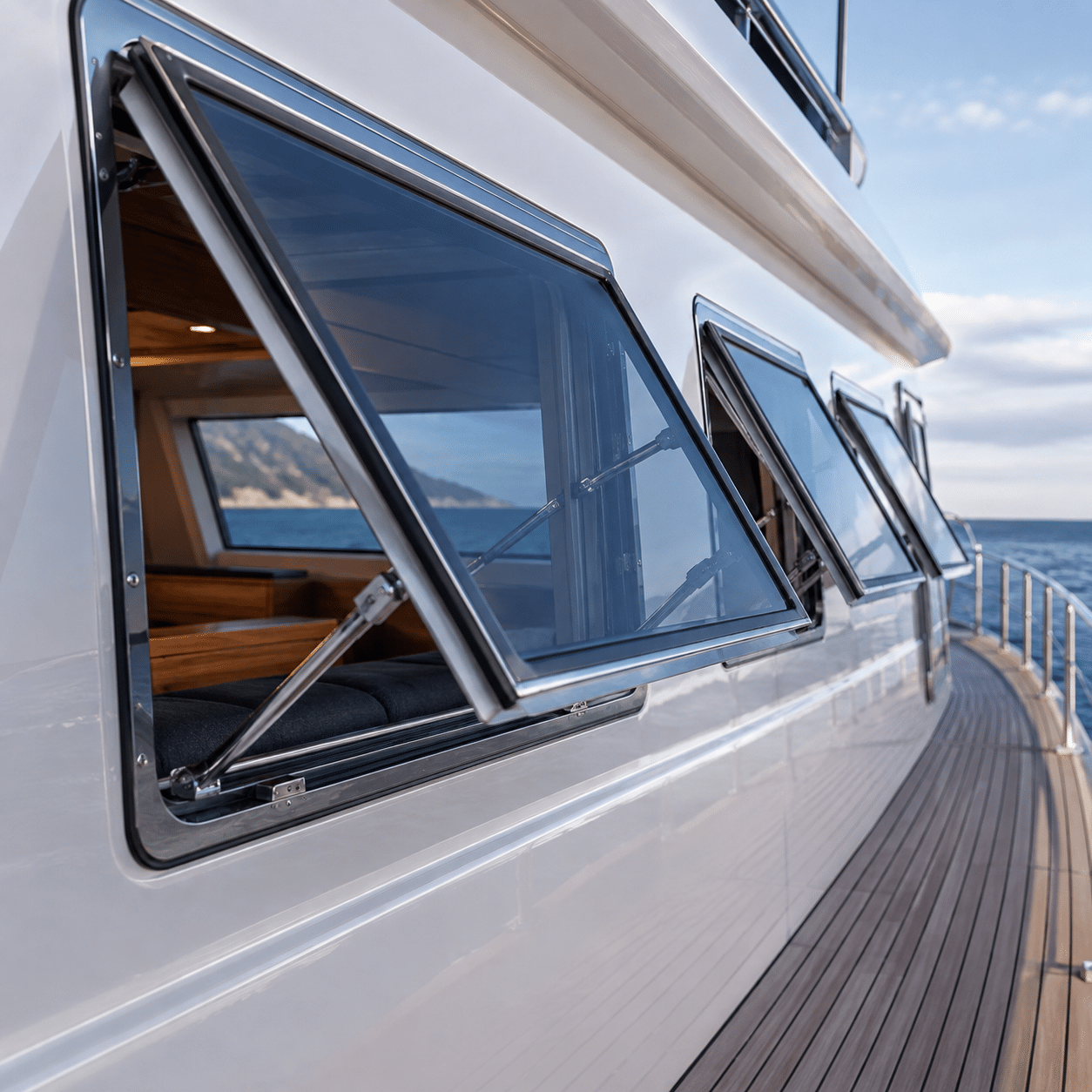

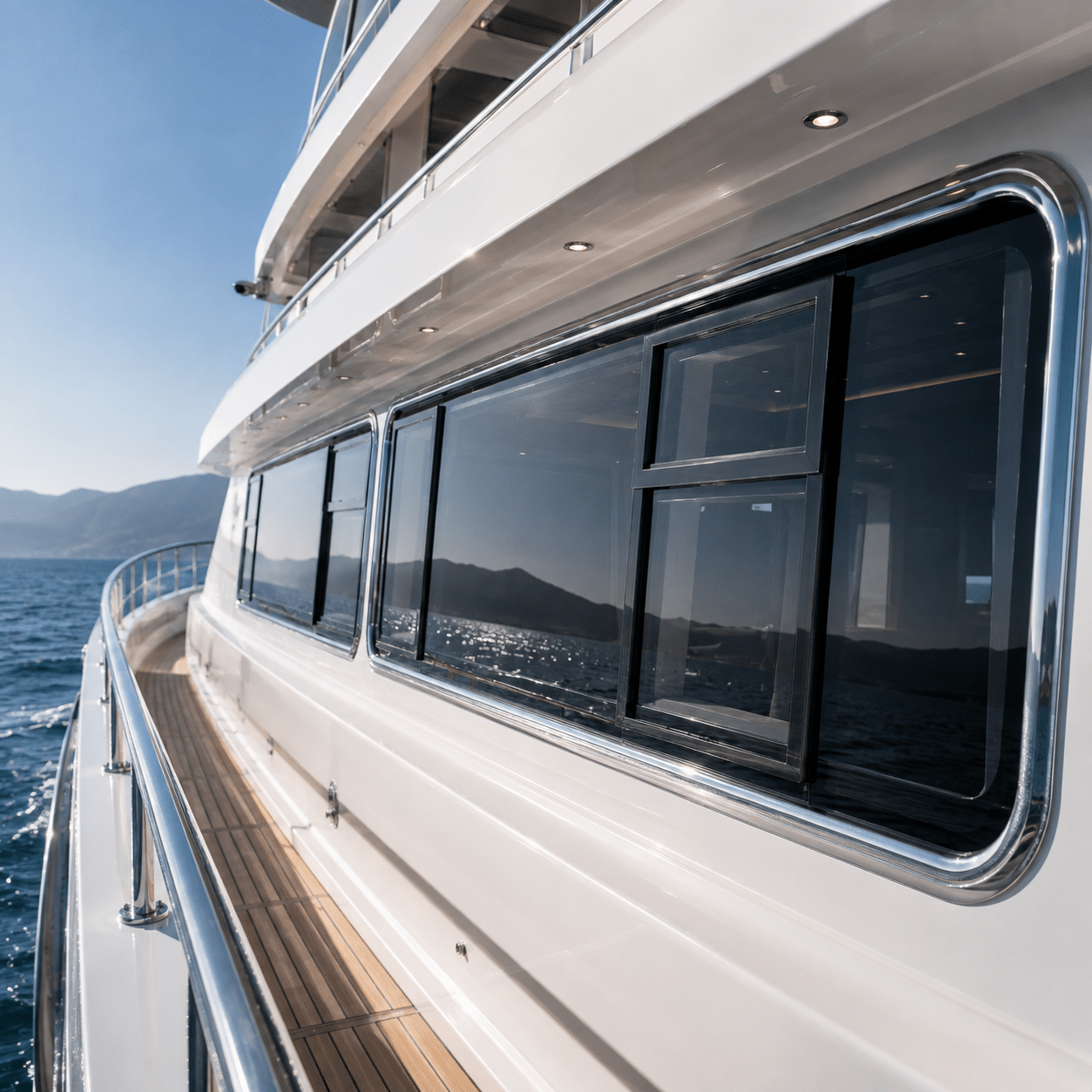

پروفیل آلومینیومی در پنجره‌ها و دریچه‌های شناورها

پنجره و دریچه در شناور، صرفاً یک بازشو در بدنه یا کابین نیست. این مجموعه باید دید، نور، دسترسی و تهویه را فراهم کند و هم‌زمان در برابر نفوذ آب، رطوبت، لرزش، ضربه، تغییرات دما و محیط خورنده دریایی پایدار بماند. هر ضعف در طراحی قاب، شیار آب‌بند، اتصال شیشه یا مسیر تخلیه آب می‌تواند به نشتی، خوردگی موضعی، کاهش دید یا خرابی زودهنگام یراق‌آلات منجر شود.

پروفیل آلومینیومی پنجره دریایی می‌تواند چند وظیفه را در یک مقطع واحد ترکیب کند: نگهداری شیشه، ایجاد نشیمن آب‌بند، انتقال بار، نصب لولا و قفل، تخلیه آب و اتصال مجموعه به بدنه شناور. قابلیت اکستروژن آلومینیوم اجازه می‌دهد این جزئیات با دقت و تکرارپذیری در طول مقطع تولید شوند؛ مزیتی که با مونتاژ چند قطعه ساده به‌سختی به دست می‌آید.

عملکرد مطلوب این پروفیل‌ها فقط به انتخاب آلومینیوم وابسته نیست. هندسه مقطع، نوع آلیاژ، طراحی قالب، کیفیت سطح، سازگاری با شیشه و لاستیک، نحوه نصب پیچ‌ها و کنترل خوردگی گالوانیکی باید به‌صورت یک سیستم بررسی شوند. مقاله حاضر این الزامات را از دیدگاه طراحی، تولید و بهره‌برداری تحلیل می‌کند.

چرا پنجره و دریچه دریایی به مقطع اختصاصی نیاز دارند؟

پنجره‌های معمول ساختمانی برای شرایط ثابت، بارهای محدود و محیطی نسبتاً کنترل‌شده طراحی می‌شوند. در شناور، قاب پنجره و دریچه با ارتعاش پیوسته، تغییر شکل سازه، پاشش آب شور، فشار باد، ضربه موج و تغییرات حرارتی روبه‌روست. بنابراین استفاده مستقیم از یک پروفیل عمومی ساختمانی، بدون ارزیابی فنی، می‌تواند ایمنی و دوام مجموعه را کاهش دهد.

مقطع دریایی باید هندسه‌ای داشته باشد که بار شیشه و یراق‌آلات را منتقل کند، آب‌بندی را در تغییر شکل‌های محدود حفظ نماید و امکان تخلیه رطوبت نفوذکرده را فراهم سازد. طراحی موفق زمانی حاصل می‌شود که قاب، شیشه، آب‌بند، پیچ‌ها و بدنه شناور به‌عنوان یک مجموعه واحد دیده شوند.

ترکیب چند عملکرد در یک مقطع اکسترودشده

یک پروفیل اختصاصی می‌تواند نشیمن شیشه، شیار لاستیک، محل پیچ، سطح نصب لولا، کانال تخلیه و لبه محافظ را در یک هندسه پیوسته ادغام کند. این یکپارچگی تعداد قطعات و درزهای مونتاژی را کاهش می‌دهد و کنترل ابعادی مجموعه را ساده‌تر می‌کند.

کاهش تعداد قطعات، احتمال نشتی و خطای مونتاژ را نیز محدود می‌سازد. هر اتصال اضافی می‌تواند نقطه‌ای برای تجمع آب، شل‌شدن پیچ یا ایجاد خوردگی باشد.

طراحی یکپارچه، مسیر انتقال بار و آب‌بندی را روشن‌تر و قابل پیش‌بینی‌تر می‌کند.

تفاوت قاب ثابت، پنجره بازشو و دریچه دسترسی

قاب ثابت عمدتاً باید شیشه را نگه دارد و آب‌بندی پایدار ایجاد کند. در پنجره بازشو، علاوه بر این وظایف، لولا، قفل، دستگیره و فشار یکنواخت آب‌بند اهمیت پیدا می‌کنند. دریچه دسترسی نیز ممکن است بار موضعی، باز و بسته‌شدن مکرر و نیاز به قفل ایمن‌تری داشته باشد.

به همین دلیل، یک مقطع واحد نمی‌تواند بدون اصلاح برای همه این کاربردها مناسب باشد. طراحی باید تعداد سیکل باز و بسته‌شدن، ابعاد بازشو، وزن شیشه، جهت نصب، فشار آب‌بند و شرایط سرویس را در نظر بگیرد که یکی از بهترین رواش ها برای اصلاح درست یک مقطع واحد، طراحی پروفیل به صورت دقیق و مناسب با آن مقطع صورت گیرد

اصول آب‌بندی در پروفیل پنجره دریایی

آب‌بندی دریایی نباید فقط به مقدار چسب یا فشردن لاستیک وابسته باشد. یک سامانه قابل اعتماد از چند لایه دفاعی تشکیل می‌شود: انحراف آب از سطح، محدودکردن مسیر نفوذ، ایجاد فشار مناسب روی آب‌بند و تخلیه آبی که از لایه نخست عبور کرده است.

اگر مقطع فاقد مسیر تخلیه باشد، آب در شیارها باقی می‌ماند و با افزایش فشار یا حرکت شناور به داخل مجموعه نفوذ می‌کند. طراحی باید احتمال تجمع آب، تغییر شکل قاب و کاهش خاصیت ارتجاعی آب‌بند در طول زمان را نیز در نظر بگیرد.

طراحی نشیمن لاستیک و میزان فشردگی

شیار لاستیک باید با هندسه و سختی آب‌بند هماهنگ باشد. شیار بسیار باز، لاستیک را در موقعیت پایدار نگه نمی‌دارد؛ شیار بسیار تنگ نیز نصب را دشوار می‌کند و می‌تواند به پیچش یا آسیب آب‌بند منجر شود.

میزان فشردگی باید در سراسر محیط پنجره یکنواخت باشد. اختلاف در تختی قاب، محل نامناسب قفل یا تلرانس ضعیف پروفیل می‌تواند بخشی از آب‌بند را بیش از حد و بخشی دیگر را کمتر فشرده کند. نتیجه، نشتی موضعی و کاهش عمر لاستیک خواهد بود.

کانال‌های تخلیه و مدیریت آب نفوذی

حتی در یک سامانه آب‌بندی خوب، احتمال ورود مقدار محدودی رطوبت به شیار خارجی وجود دارد. پروفیل باید این آب را به مسیر کنترل‌شده هدایت کند و از ورود آن به کابین یا لایه‌های داخلی جلوگیری نماید.

کانال تخلیه باید شیب، سطح مقطع و خروجی کافی داشته باشد. سوراخ تخلیه کوچک یا مسیر دارای گوشه‌های بسته می‌تواند با نمک، رسوب و آلودگی مسدود شود. دسترسی برای نظافت و بازرسی دوره‌ای نیز باید از مرحله طراحی پیش‌بینی گردد.

جلوگیری از انتقال مستقیم آب به داخل کابین

لبه‌های شکست آب، سطوح پله‌ای و مسیرهای چندمرحله‌ای می‌توانند حرکت مستقیم آب را دشوار کنند. طراحی مسطح و بدون مانع، به‌ویژه در بازشوهایی که با پاشش مستقیم آب روبه‌رو هستند، ریسک نفوذ را افزایش می‌دهد.

مسیر آب باید از محل اتصال شیشه، پیچ‌ها و گوشه‌های قاب فاصله داشته باشد. گوشه‌ها معمولاً حساس‌ترین نقاط سامانه‌اند؛ زیرا برش، اتصال، جوش یا چسب‌کاری می‌تواند پیوستگی شیار آب‌بند را مختل کند.

طراحی محل نصب شیشه و پنل شفاف

شیشه یا پنل شفاف باید بدون تمرکز تنش در قاب نگه داشته شود. تماس مستقیم لبه شیشه با آلومینیوم، به‌ویژه تحت ارتعاش یا تغییر دما، می‌تواند احتمال شکست یا لب‌پریدگی را افزایش دهد. استفاده از آب‌بند، لقمه و لایه‌های واسط، بار را توزیع و تماس سخت را کنترل می‌کند.

طراحی نشیمن باید ضخامت شیشه، وزن، انبساط حرارتی و روش تعویض را در نظر بگیرد. مقطعی که فقط برای یک ضخامت مشخص مناسب است، ممکن است امکان توسعه محصول یا استفاده از پنل‌های چندلایه را محدود کند.

کنترل لقی و انبساط حرارتی

آلومینیوم، شیشه و پلیمرهای آب‌بندی ضریب انبساط یکسانی ندارند. تغییر دما می‌تواند ابعاد هر جزء را به میزان متفاوتی تغییر دهد. اگر لقی کافی پیش‌بینی نشده باشد، تنش در شیشه یا قاب افزایش می‌یابد.

لقی بیش از حد نیز مشکل‌ساز است؛ زیرا حرکت شیشه، صدا، ساییدگی و افت آب‌بندی را افزایش می‌دهد. تلرانس مناسب باید با توجه به ابعاد پنل، دامنه دمایی، جنس شیشه و نوع آب‌بند تعیین شود.

طراحی برای تعویض و تعمیر شیشه

پنجره دریایی ممکن است در طول عمر شناور به دلیل خراش، ضربه یا افت شفافیت نیازمند تعویض باشد. طراحی قاب باید امکان خارج‌کردن شیشه را بدون تخریب بخش اصلی سازه فراهم کند.

درپوش‌ها، زهوارها و اتصالات بازشونده باید دسترسی کافی ایجاد کنند، اما خود به نقطه ضعف آب‌بندی تبدیل نشوند. ترتیب مونتاژ و ابزار مورد نیاز برای سرویس باید پیش از تولید نهایی بررسی شود.

شیشه تخت، پنل خمیده و محدودیت مقطع

قاب پنجره تخت را می‌توان با مقاطع مستقیم و گوشه‌های مونتاژی ساخت. پنجره خمیده یا دارای گوشه شعاع‌دار، به ارزیابی خمکاری پروفیل و تغییر شکل شیارها نیاز دارد. هر مقطعی بدون اعوجاج قابل خمکاری نیست.

شعاع خم، آلیاژ، وضعیت حرارتی، ضخامت دیواره و شکل حفره‌ها بر نتیجه اثر دارند. نمونه‌سازی پیش از تولید انبوه برای اطمینان از حفظ ابعاد شیار آب‌بند و نشیمن شیشه ضروری است.

مقاومت خوردگی در قاب‌های آلومینیومی دریایی

محیط دریایی ترکیبی از رطوبت، نمک، تغییرات دما و رسوبات سطحی است. لایه اکسیدی طبیعی آلومینیوم در بسیاری از شرایط حفاظت مناسبی ایجاد می‌کند، اما در شیارهای بسته، محل پیچ‌ها، نقاط دارای خراش و تماس با فلزات نامتجانس، خوردگی موضعی می‌تواند توسعه یابد.

طراحی مقاوم به خوردگی فقط با انتخاب آلیاژ پایان نمی‌یابد. تخلیه آب، کیفیت سطح، پوشش، نوع اتصال‌دهنده و برنامه شست‌وشو همگی بر دوام مجموعه اثر دارند.

مقطعی که آب شور را در حفره خود نگه می‌دارد، حتی با آلیاژ مناسب نیز در معرض آسیب قرار می‌گیرد.

خوردگی گالوانیکی در محل پیچ و یراق‌آلات

تماس آلومینیوم با فلز متفاوت در حضور آب شور می‌تواند پیل گالوانیکی ایجاد کند. پیچ‌ها، لولاها، قفل‌ها و دستگیره‌ها باید از نظر سازگاری الکتروشیمیایی و نوع پوشش بررسی شوند.

واشر عایق، بوش پلیمری و پوشش مناسب می‌تواند تماس مستقیم را کاهش دهد. با این حال، عایق‌سازی نباید مسیری برای محبوس‌شدن آب ایجاد کند. طراحی محل اتصال باید هم جداسازی فلزی و هم تخلیه رطوبت را تأمین نماید.

اهمیت شست‌وشو و دسترسی برای نگهداری

رسوب نمک می‌تواند رطوبت را روی سطح نگه دارد و خوردگی موضعی را تسریع کند. سطح پروفیل و کانال‌های تخلیه باید قابل شست‌وشو و بازرسی باشند. مقاطع با شکاف‌های غیرقابل دسترس، نگهداری را دشوار می‌کنند.

دستورالعمل شست‌وشو، بازدید آب‌بند و بررسی یراق‌آلات باید بخشی از طراحی محصول باشد. دوام دریایی فقط ویژگی ماده نیست؛ نتیجه تعامل طراحی، تولید و نگهداری است.

اثر عملیات سطحی بر دوام

آنادایز یا پوشش دهی سطحی مناسب می‌تواند مقاومت سطح و کیفیت ظاهری را بهبود دهد. با این حال، محل برش، سوراخکاری و ماشین‌کاری ممکن است پس از پوشش ایجاد شود و سطح پایه را دوباره در معرض محیط قرار دهد.

توالی تولید باید مشخص کند عملیات سطحی پیش از ماشین‌کاری انجام می‌شود یا پس از آن. هر روش مزایا و محدودیت‌های خود را دارد و باید با تلرانس، آب‌بندی، ظاهر و هزینه پروژه هماهنگ شود.

انتخاب آلیاژ برای پروفیل‌های پنجره و دریچه دریایی

در ادبیات دریایی، آلیاژهای سری 5000 به دلیل مقاومت خوردگی و جوش‌پذیری، جایگاه مهمی در ورق‌ها و سازه‌های جوش‌کاری‌شده دارند. با این حال، تولید مقاطع اکسترودشده پیچیده برای قاب پنجره، شیار آب‌بند و محل یراق‌آلات، اغلب به آلیاژهایی نیاز دارد که اکستروژن‌پذیری و دقت سطح بهتری ارائه کنند.

به همین دلیل، انتخاب آلیاژ پروفیل آلومینیوم نباید صرفاً با انتخاب آلیاژ بدنه کشتی یکسان فرض شود. وظیفه قطعه، هندسه مقطع، روش اتصال، پوشش و خواص مکانیکی مورد نیاز باید جداگانه بررسی شوند.

جایگاه آلیاژهای سری 6000 در مقاطع اکسترودشده

آلیاژهای سری 6000، به‌ویژه گزینه‌های مناسب اکستروژن آلومینیوم، امکان تولید مقاطع توخالی، شیارهای دقیق و سطوح قابل پوشش را فراهم می‌کنند. این ویژگی برای قاب‌های پیچیده و قطعاتی که به تلرانس مونتاژی نیاز دارند، اهمیت دارد.

انتخاب بین آلیاژهایی مانند 6063 و 6061 باید بر اساس کیفیت سطح، پیچیدگی مقطع، بار یراق‌آلات و استحکام مورد نیاز انجام شود. 6063 برای مقاطع دقیق و سطح‌نما مناسب‌تر است؛ 6061 در بخش‌هایی که بار مکانیکی بیشتری تحمل می‌کنند می‌تواند بررسی شود.

چرا سری 5000 همیشه انتخاب مستقیم برای پروفیل نیست؟

مقاومت مطلوب سری 5000 در محیط دریایی به معنای برتری مطلق آن برای هر فرآورده نیست. بسیاری از آلیاژهای این خانواده بیشتر در ورق، صفحه و قطعات شکل‌داده‌شده استفاده می‌شوند و تولید مقاطع اکسترودشده پیچیده با آن‌ها ممکن است محدودیت بیشتری داشته باشد.

مهندس باید تفاوت میان آلیاژ مناسب بدنه، ورق جوش‌کاری و پروفیل اکسترودشده را در نظر بگیرد. انتخاب ماده باید بر اساس شکل محصول و فرآیند ساخت انجام شود، نه فقط نام صنعت مصرف‌کننده.

هماهنگی آلیاژ با بدنه و اتصالات

اگر قاب آلومینیومی روی بدنه‌ای از آلیاژ دیگر یا فولاد نصب شود، اختلاف خواص و رفتار خوردگی باید کنترل شود. اتصال مکانیکی، لایه عایق، درزگیر و پوشش باید به‌گونه‌ای انتخاب شوند که انتقال بار و جداسازی محیطی را هم‌زمان تأمین کنند.

در اتصال به بدنه آلومینیومی نیز تطابق کامل نام آلیاژ به‌تنهایی کافی نیست. شرایط سطح، روش اتصال، تنش پسماند و ماندگاری آب می‌توانند بر دوام محل نصب اثر بگذارند.

طراحی مقطع برای اکستروژن پایدار

هندسه‌ای که از نظر آب‌بندی مطلوب است، باید از نظر اکستروژن نیز قابل تولید باشد. دیواره‌های بسیار نازک، تغییر ناگهانی ضخامت، حفره‌های نامتعادل و شیارهای عمیق می‌توانند جریان فلز را دشوار و تلرانس را ناپایدار کنند.

طراحی و ساخت قالب اکستروژن موفق، میان عملکرد دریایی و تولید پذیری تعادل برقرار می‌کند. اصلاح جزئی شعاع، ضخامت یا محل شیار می‌تواند عمر قالب و کیفیت سطح را بهبود دهد، بدون آنکه عملکرد آب‌بندی کاهش یابد.

تعادل ضخامت دیواره‌ها

اختلاف شدید ضخامت در بخش‌های مختلف مقطع، سرعت جریان فلز را نامتعادل می‌کند. بخش نازک ممکن است ناقص پر شود و بخش ضخیم با سرعت بیشتری از قالب خارج گردد. نتیجه می‌تواند تابیدگی، پیچش یا اختلاف ابعادی باشد.

تا حد امکان باید انتقال ضخامت تدریجی باشد. در نواحی دارای پیچ یا لولا، می‌توان تقویت موضعی ایجاد کرد، اما این تقویت باید با مسیر جریان فلز و وزن نهایی مقطع هماهنگ شود.

شعاع گوشه‌ها و کاهش تمرکز تنش

گوشه داخلی تیز هم از نظر اکستروژن و هم از نظر عملکرد مکانیکی نامطلوب است. شعاع مناسب جریان فلز را بهبود می‌دهد و تمرکز تنش در محل لولا، قفل یا تغییر شکل قاب را کاهش می‌دهد.

شعاع بیش از حد نیز ممکن است فضای شیار آب‌بند یا محل قرارگیری قطعات را محدود کند. مقدار نهایی باید بر اساس ابزار، هندسه اتصال و نیاز مونتاژ تعیین شود.

مقاطع توخالی و پیچیدگی قالب

قاب‌های دریایی ممکن است برای کاهش وزن و افزایش سختی به حفره داخلی نیاز داشته باشند. تولید این مقاطع معمولاً به قالب‌های پیچیده‌تر و کنترل دقیق‌تر جریان فلز وابسته است.

هر حفره باید وظیفه مشخصی داشته باشد. ایجاد فضای بسته بدون کاربرد روشن، وزن قالب، هزینه تولید و خطر تجمع رطوبت را افزایش می‌دهد. طراحی باید میان سختی، وزن، دسترسی و قابلیت تخلیه تعادل ایجاد کند.

طراحی محل لولا، قفل و یراق‌آلات دریایی

یراق‌آلات در پنجره و دریچه دریایی فقط اجزای کمکی نیستند؛ عملکرد آب‌بندی، ایمنی و دوام مجموعه به نحوه جانمایی و اتصال آن‌ها وابسته است. لولا، قفل، دستگیره، بازوی نگهدارنده و بست‌های فشاری باید نیرو را بدون تغییر شکل موضعی قاب منتقل کنند و در طول باز و بسته‌شدن مکرر، موقعیت خود را حفظ نمایند.

پروفیل باید در محل نصب یراق‌آلات ضخامت، هندسه و دسترسی کافی داشته باشد. اتصال پیچ به دیواره‌ای نازک یا قرار دادن لولا در ناحیه‌ای با سختی ناکافی، می‌تواند به تغییر شکل، لقی و کاهش فشار آب‌بند منجر شود. طراحی این نقاط باید پیش از ساخت قالب انجام شود، نه پس از تولید مقطع.

تقویت موضعی در محل لولا

لولا وزن پنجره یا دریچه و نیروهای ناشی از حرکت شناور را به قاب منتقل می‌کند. اگر سطح اتصال ضعیف باشد، سوراخ‌ها به‌تدریج تغییر شکل می‌دهند و محور پنجره از موقعیت اولیه خارج می‌شود. این جابه‌جایی می‌تواند توزیع فشار روی آب‌بند را مختل کند و زمینه نشتی را فراهم سازد.

در طراحی مقطع می‌توان ضخامت موضعی، ریب تقویتی یا سطح تخت کافی برای نصب لولا ایجاد کرد. این تقویت باید به اندازه‌ای باشد که بار را منتقل کند، اما نباید وزن و دشواری اکستروژن را بدون ضرورت افزایش دهد. محل لولا باید با دسترسی ابزار، تعویض قطعه و بازرسی دوره‌ای نیز هماهنگ باشد.

جانمایی قفل و ایجاد فشار یکنواخت بر آب‌بند

قفل دریچه یا پنجره باید نیروی فشاری را به‌صورت یکنواخت در محیط آب‌بند توزیع کند. استفاده از یک قفل در پنجره بزرگ یا جانمایی نامتقارن آن می‌تواند بخشی از لاستیک را بیش از حد فشرده و بخش دیگر را رها کند.

تعداد و موقعیت قفل‌ها باید بر اساس ابعاد بازشو، سختی قاب، فشار مورد انتظار و نوع آب‌بند تعیین شود. سطح نصب قفل باید در برابر تغییر شکل مقاوم باشد و پس از تعداد زیادی سیکل باز و بسته‌شدن، موقعیت خود را حفظ کند.

جلوگیری از خوردگی در محل یراق‌آلات

یراق‌آلات دریایی معمولاً از فولاد زنگ‌نزن، آلیاژهای مس یا مواد مهندسی دیگر ساخته می‌شوند. تماس مستقیم این فلزات با آلومینیوم در حضور آب شور می‌تواند خوردگی گالوانیکی ایجاد کند. بنابراین طراحی اتصال باید جداسازی الکتریکی و جلوگیری از ماندگاری رطوبت را هم‌زمان تأمین کند.

واشر عایق، بوش پلیمری، پوشش مناسب، درزگیر و سوراخکاری تخصصی پروفیل می‌توانند خطر تماس مستقیم را کاهش دهند. با این حال، این اجزا نباید مانع بازرسی یا تعویض یراق‌آلات شوند. طراحی باید نگهداری‌پذیر و قابل سرویس باقی بماند.

کنترل بار شیشه، ارتعاش و تغییر شکل قاب

قاب پنجره دریایی در شرایطی کار می‌کند که بارها فقط ثابت نیستند. ارتعاش موتور، ضربه موج، تغییر شکل بدنه و فشار باد می‌توانند به‌صورت پیوسته یا متناوب به قاب منتقل شوند. اگر قاب سختی کافی نداشته باشد، شیشه و آب‌بند تحت تنش نامتوازن قرار می‌گیرند.

هدف طراحی، حذف کامل تغییر شکل نیست؛ بلکه محدودکردن آن به محدوده‌ای است که آب‌بندی، شیشه و یراق‌آلات عملکرد خود را حفظ کنند. ارزیابی قاب باید بر اساس ابعاد بازشو، ضخامت شیشه، محل تکیه‌گاه‌ها، فاصله قفل‌ها و نحوه اتصال به بدنه انجام شود.

انتقال یکنواخت بار شیشه

شیشه نباید وزن و بارهای جانبی خود را فقط از طریق چند نقطه محدود به قاب منتقل کند. استفاده از لقمه، نوار واسط و نشیمن پیوسته می‌تواند بار را در سطح بزرگ‌تری توزیع کند و تمرکز تنش را کاهش دهد.

طراحی نشیمن باید از تماس مستقیم لبه شیشه با آلومینیوم جلوگیری کند. این تماس در حضور ارتعاش می‌تواند به سایش، لب‌پریدگی یا شکست منجر شود. ماده واسط باید با محیط دریایی، دما و مواد درزگیر سازگار باشد.

مقاومت قاب در برابر پیچش

مقاطع باز و نامتقارن معمولاً در برابر پیچش حساس‌ترند. اگر بار لولا، قفل یا شیشه خارج از مرکز مقطع وارد شود، قاب ممکن است بچرخد و سطح آب‌بندی از موقعیت صحیح خارج گردد.

استفاده از مقطع بسته، ریب تقویتی یا افزایش منطقی فاصله سطوح می‌تواند سختی پیچشی را بهبود دهد. انتخاب راهکار باید با وزن، هزینه قالب و امکان تخلیه آب هماهنگ باشد؛ زیرا ایجاد حفره بسته بدون مسیر مناسب می‌تواند خطر تجمع رطوبت را افزایش دهد.

رفتار مجموعه در برابر ارتعاش

ارتعاش می‌تواند پیچ‌ها را شل کند، لاستیک را ساییده و صدای ناخواسته ایجاد کند. طراحی باید علاوه بر استحکام اولیه، پایداری اتصال در طول زمان را در نظر بگیرد.

استفاده از اتصال مناسب، کنترل گشتاور، مواد قفل‌کننده سازگار و تکیه‌گاه‌های الاستیک می‌تواند رفتار مجموعه را بهبود دهد. آزمون نمونه در شرایط نزدیک به کار واقعی، برای شناسایی نقاط لقی یا صدای ناشی از ارتعاش ضروری است.

روش‌های اتصال گوشه‌ها و ساخت قاب کامل

قاب پنجره یا دریچه معمولاً از چند شاخه پروفیل تشکیل می‌شود که در گوشه‌ها به یکدیگر متصل می‌شوند. کیفیت این اتصال بر شکل هندسی قاب، آب‌بندی، مقاومت مکانیکی و ظاهر محصول اثر مستقیم دارد. گوشه‌ها از حساس‌ترین نقاط مجموعه‌اند، زیرا شیار آب‌بند، کانال تخلیه و سطح نصب باید در آن‌ها پیوستگی خود را حفظ کنند.

روش اتصال باید با آلیاژ، پوشش سطحی، ابعاد قاب و امکان تعمیر هماهنگ باشد. اتصال مکانیکی، جوشکاری و ترکیب اتصال مکانیکی با درزگیر از روش‌های متداول‌اند، اما هیچ روش واحدی برای همه پروژه‌ها مناسب نیست.

اتصال مکانیکی گوشه‌ها

در اتصال مکانیکی، شاخه‌ها با استفاده از رابط داخلی، پیچ، پین یا گوشه فلزی به یکدیگر متصل می‌شوند. مزیت این روش، کنترل بهتر تغییر شکل حرارتی و امکان تعمیر یا تعویض قطعات است.

دقت برش و موقعیت سوراخ‌ها در این روش بسیار مهم است. کوچک‌ترین اختلاف زاویه می‌تواند باعث گونیا نبودن قاب، بازشدن درز یا فشار نامتوازن روی شیشه شود. سطح اتصال باید به‌گونه‌ای طراحی شود که درزگیر بتواند مسیر نفوذ آب را به‌طور کامل ببندد.

اتصال جوشکاری‌شده

جوشکاریکاری تخصصی پروفیل می‌تواند اتصال یکپارچه و مقاومی ایجاد کند، اما حرارت جوش ممکن است قاب را دچار تابیدگی یا تغییر ابعاد کند. همچنین در آلیاژهای عملیات‌پذیر حرارتی، خواص مکانیکی ناحیه مجاور جوش می‌تواند تغییر کند.

پس از جوشکاری، اصلاح ابعادی، پرداخت سطح و کنترل تختی قاب ضروری است. اگر قاب قرار است آنادایز یا پوشش ظاهری دریافت کند، تفاوت ظاهر ناحیه جوش و فلز پایه نیز باید بررسی شود.

پیوستگی شیار آب‌بند در گوشه‌ها

اتصال مکانیکی یا جوشکاری نباید مسیر آب‌بند را قطع کند. هر وقفه، پله یا ناهماهنگی در شیار می‌تواند محل عبور آب یا کاهش فشار لاستیک شود.

در گوشه‌ها باید آب‌بند به‌صورت پیوسته اجرا شود یا اتصال آن با روش تأییدشده انجام گیرد. استفاده صرف از درزگیر برای جبران طراحی ضعیف شیار، راهکار قابل اتکایی نیست.

خدمات تکمیلی مورد نیاز پروفیل‌های دریایی

پروفیل پنجره و دریچه پس از اکستروژن به مجموعه‌ای از عملیات دقیق نیاز دارد. برش زاویه‌ای، سوراخکاری، رزوه‌زنی، خمکاری، ماشین‌کاری محل یراق‌آلات، پرداخت سطح و پوشش‌دهی باید بر اساس نقشه مونتاژ انجام شوند.

در این محصولات، خدمات تکمیلی بخشی از عملکرد نهایی هستند. خطای کوچک در برش یا سوراخکاری می‌تواند باعث گونیا نبودن قاب، عدم تطابق قفل یا کاهش فشار آب‌بند شود. به همین دلیل، عملیات باید با فیکسچر، ابزار و کنترل ابعادی مناسب انجام شود.

برش دقیق و کنترل زاویه

شاخه‌های قاب باید با طول و زاویه دقیق برش داده شوند. اختلاف در زاویه گوشه‌ها می‌تواند شکل قاب را تغییر دهد و درز غیر یکنواخت ایجاد کند.

پس از برش دقیق و تخصصی پروفیل، سطح باید از نظر پلیسه، تغییر شکل و کیفیت لبه بررسی شود. لبه آسیب‌دیده می‌تواند در اتصال گوشه یا اجرای درزگیر مشکل ایجاد کند. در پروفیل‌های سطح‌نما، کیفیت برش بر ظاهر محصول نیز اثر دارد.

سوراخکاری و رزوه‌زنی محل یراق‌آلات

محل لولا باید به صورت کاملا دقیق سوراخکاری تخصصی شود، قفل و دستگیره باید با تلرانس دقیق تولید شود. جابه‌جایی سوراخ می‌تواند محور حرکت را تغییر دهد یا فشار آب‌بند را نامتوازن کند.

رزوه باید با ضخامت ماده و بار اتصال متناسب باشد. اگر دیواره نازک باشد، ممکن است به بوش، مهره پرچی یا تقویت موضعی نیاز باشد. انتخاب روش اتصال باید پیش از تولید انبوه نهایی شود.

خمکاری قاب‌های شعاع‌دار

پنجره‌های دارای گوشه گرد یا قاب خمیده به فرایند خمکاری کنترل‌شده نیاز دارند. شعاع خم باید با آلیاژ، وضعیت حرارتی، شکل مقطع و ضخامت دیواره سازگار باشد.

خمکاری پروفیل آلومینیوم می‌تواند شیار آب‌بند، کانال تخلیه یا سطح نصب شیشه را تغییر شکل دهد. پس از خم، کنترل ابعادی و آزمون مونتاژ با شیشه و لاستیک ضروری است.

ماشین‌کاری سطوح اتصال

برخی سطوح برای نصب لولا، قفل یا اتصال به بدنه به فرزکاری، کف‌تراشی یا ایجاد نشیمن نیاز دارند. این عملیات باید تختی و موقعیت قطعه را بهبود دهد، نه اینکه ضخامت مؤثر را بیش از حد کاهش دهد.

طراحی مقطع باید از ابتدا فضای لازم برای ماشین‌کاری را پیش‌بینی کند. افزودن تراشکاری تخصصی پروفیل پس از نهایی‌شدن مقطع ممکن است دیواره را ضعیف کند یا مسیر تخلیه آب را قطع نماید.

کنترل کیفیت ابعادی، آب‌بندی و سطح

کنترل کیفیت قاب دریایی باید فراتر از اندازه‌گیری ابعاد عمومی باشد. ابعاد شیار آب‌بند، محل یراق‌آلات، تختی سطح نصب شیشه، گونیا بودن قاب، مستقیم بودن شاخه و پیوستگی مسیر تخلیه از ابعاد عملکردی محسوب می‌شوند.

کنترل باید در چند مرحله انجام شود: پس از اکستروژن، پس از خدمات تکمیلی، پس از مونتاژ قاب و پس از نصب شیشه و آب‌بند. تأیید پروفیل خام به‌تنهایی تضمین نمی‌کند که مجموعه نهایی عملکرد مطلوبی خواهد داشت.

کنترل ابعاد مقطع

ضخامت دیواره، عرض شیار، عمق نشیمن، محل حفره و زوایای عملکردی باید با نقشه تطابق داشته باشند. در مقاطع توخالی، تغییر شکل موضعی نیز باید بررسی شود.

ابعاد بحرانی بهتر است با گیج اختصاصی یا نمونه مرجع کنترل شوند. این روش سرعت بازرسی را افزایش می‌دهد و احتمال برداشت متفاوت میان اپراتورها را کاهش می‌دهد.

کنترل شکل قاب کامل

پس از مونتاژ، طول قطرها، گونیا بودن، تختی، پیچش و فاصله محل‌های قفل باید اندازه‌گیری شوند. قاب ممکن است از پروفیل‌های صحیح ساخته شده باشد، اما در اثر برش یا اتصال نامناسب از شکل خارج شود.

کنترل قاب پیش از نصب شیشه و پس از نصب آن باید مقایسه شود. شیشه یا فشار آب‌بند نباید قاب را به‌طور غیرمجاز تغییر شکل دهد.

کنترل کیفیت سطح و پوشش

سطح پروفیل باید از نظر خراش، خطوط عمیق، لکه، ترک و آسیب ناشی از ماشین‌کاری بررسی شود. در محصولات سطح‌نما، معیار ظاهری باید پیش از سفارش تعریف گردد.

پوشش باید در لبه‌ها، گوشه‌ها و محل‌های نزدیک به سوراخ‌ها پیوستگی مناسبی داشته باشد. هرگونه آسیب پوشش در محل تماس با آب شور می‌تواند نقطه شروع خوردگی باشد.

آزمون آب‌بندی و تأیید نمونه پیش از تولید انبوه

پیش از تولید انبوه، یک نمونه کامل باید با شیشه، آب‌بند، لولا، قفل و روش نصب نهایی مونتاژ شود. آزمون پروفیل جداگانه نمی‌تواند رفتار واقعی مجموعه را نشان دهد.

نمونه باید از نظر نشتی، یکنواختی بسته‌شدن، عملکرد یراق‌آلات، تخلیه آب و تغییر شکل بررسی شود. شرایط آزمون باید با الزامات پروژه، محل نصب و استاندارد یا قواعد مرجع شناور هماهنگ باشد.

آزمون نفوذ آب

آزمون نفوذ آب باید مسیرهای واقعی تماس با پاشش، باران یا آب دریا را شبیه‌سازی کند. تمرکز فقط بر سطح شیشه کافی نیست؛ گوشه‌ها، محل پیچ‌ها، کانال‌های تخلیه و اتصال قاب به بدنه نیز باید بررسی شوند.

پس از آزمون، محل تجمع آب و زمان تخلیه باید ثبت شود. نبود نشتی فوری به معنای طراحی کامل نیست؛ ماندگاری آب در حفره‌ها می‌تواند در بلندمدت باعث خوردگی یا بو و آلودگی شود.

آزمون چرخه باز و بسته‌شدن

پنجره و دریچه بازشو باید پس از تعداد مناسبی سیکل، همچنان فشار آب‌بند و موقعیت یراق‌آلات را حفظ کند. لقی لولا، شل‌شدن پیچ یا تغییر شکل قاب در این آزمون آشکار می‌شود.

پس از چرخه، آزمون آب‌بندی باید تکرار شود. عملکرد اولیه ممکن است مطلوب باشد، اما افت تدریجی آب‌بند یا یراق‌آلات پس از استفاده واقعی اهمیت بیشتری دارد.

آزمون تطابق قطعات مونتاژی

شیشه، لاستیک، قفل، لولا، درپوش و اتصالات باید با نمونه واقعی مونتاژ شوند. استفاده از ابعاد اسمی یا مدل سه‌بعدی بدون آزمون فیزیکی ممکن است اختلاف‌های کوچک اما مؤثر را پنهان کند.

تأیید نمونه باید مستند باشد و تغییرات بعدی در قالب، یراق یا آب‌بند دوباره ارزیابی شوند. تولید انبوه نباید بر اساس نمونه‌ای انجام شود که اجزای نهایی محصول را ندارد.

اشتباهات رایج در طراحی و سفارش پروفیل دریایی

بسیاری از مشکلات قاب‌های دریایی نه از ضعف ذاتی آلومینیوم، بلکه از طراحی ناقص سیستم ناشی می‌شوند. انتخاب مقطع عمومی، نبود مسیر تخلیه، بی‌توجهی به خوردگی گالوانیکی و نادیده‌گرفتن تلرانس مونتاژ از خطاهای متداول‌اند.

در سفارش صنعتی، قیمت هر کیلوگرم نباید تنها معیار باشد. هزینه قالب، خدمات تکمیلی، آب‌بند، یراق‌آلات، تعمیرات و احتمال نشتی باید در هزینه کل محصول لحاظ شوند.

استفاده از پروفیل ساختمانی بدون بازطراحی

پروفیل ساختمانی ممکن است از نظر ظاهر مشابه قاب دریایی باشد، اما برای ارتعاش، آب شور، قفل فشاری و مسیر تخلیه طراحی نشده است.

تطبیق یک مقطع موجود فقط زمانی قابل قبول است که تمام الزامات عملکردی آن بررسی شوند. شباهت ظاهری، دلیل کافی برای مناسب‌بودن نیست.

اتکا به چسب به‌جای طراحی آب‌بندی

درزگیر و چسب می‌توانند بخشی از سامانه آب‌بندی باشند، اما نباید ضعف هندسه مقطع را جبران کنند. لایه ضخیم و نامنظم چسب در طول زمان ممکن است ترک بخورد یا از سطح جدا شود.

سامانه مناسب باید مسیر آب را کنترل کند، فشار لاستیک را حفظ نماید و چسب را فقط در موقعیتی به کار ببرد که قابل بازرسی و تعویض باشد.

نادیده‌گرفتن تخلیه آب

مسدودشدن یا نبود کانال تخلیه باعث تجمع آب در شیار می‌شود. این آب ممکن است در اثر حرکت شناور به داخل نفوذ کند یا محیط خوردگی ایجاد نماید.

خروجی تخلیه باید اندازه، موقعیت و دسترسی مناسبی داشته باشد. مسیر باید در طول مونتاژ و پوشش‌دهی مسدود نشود.

انتخاب یراق‌آلات بدون بررسی سازگاری

لولا یا قفل ممکن است از نظر مکانیکی مناسب باشد، اما از نظر خوردگی یا هندسه با قاب سازگار نباشد. استفاده از فلزات نامتجانس بدون جداسازی می‌تواند عمر مجموعه را کاهش دهد.

تمام یراق‌آلات باید به‌عنوان بخشی از طراحی قاب بررسی شوند. محل نصب، پیچ، واشر، پوشش و امکان تعویض باید پیش از ساخت قالب نهایی شوند.

تولید انبوه بدون نمونه کامل

تأیید نقشه یا یک قطعه کوتاه پروفیل، جایگزین نمونه مونتاژشده نیست. بسیاری از مشکلات فقط پس از نصب شیشه، لاستیک و یراق‌آلات آشکار می‌شوند.

نمونه کامل باید آزمون شود و نتایج آن مبنای اصلاح قالب یا فرآیند قرار گیرد. هزینه این مرحله در مقایسه با اصلاح تولید انبوه بسیار کمتر است.

نقش ایراک در توسعه مقاطع اختصاصی دریایی

پروژه پروفیل های آلومینیوم دریایی به هماهنگی میان طراحی محصول، قالب، اکستروژن، خدمات تکمیلی و کنترل کیفیت نیاز دارد. تولید شاخه خام بدون شناخت شیشه، آب‌بند و یراق‌آلات، ریسک عدم انطباق را افزایش می‌دهد.

ایراک می‌تواند نیاز پروژه را به مقطعی قابل تولید و قابل آزمون تبدیل کند. این فرایند از بررسی کاربرد آغاز می‌شود و تا نمونه‌سازی، تولید، ماشین‌کاری و تحویل قطعات آماده‌تر برای مونتاژ ادامه می‌یابد.

بررسی نیاز و اصلاح مهندسی مقطع

ابعاد بازشو، نوع شیشه، فشار آب‌بند، یراق‌آلات، روش اتصال به بدنه و شرایط محیطی باید پیش از طراحی نهایی مشخص شوند. این داده‌ها تعیین می‌کنند کدام شیار، ضخامت و سطح اتصال ضروری است.

تیم فنی می‌تواند طراحی را از نظر قابلیت اکستروژن، تعادل جریان فلز و خدمات تکمیلی بررسی کند. هدف، حذف جزئیات غیرضروری و تقویت نواحی بحرانی بدون افزایش ناموجه وزن است.

طراحی قالب و اصلاح پس از تست

قالب مقاطع توخالی و دارای شیارهای دقیق ممکن است پس از نخستین تست به اصلاح نیاز داشته باشد. انحراف ابعادی، تابیدگی یا تفاوت سرعت جریان در بخش‌های مختلف باید بر اساس اندازه‌گیری واقعی اصلاح شود.

تست قالب بخشی از توسعه محصول است. قالب زمانی برای تولید انبوه تأیید می‌شود که پروفیل نه‌تنها با نقشه، بلکه با شیشه، آب‌بند و یراق‌آلات واقعی نیز سازگار باشد.

خدمات تکمیلی و تحویل قطعه آماده مونتاژ

برش زاویه‌ای، سوراخکاری، ماشین‌کاری، خمکاری، پوشش‌دهی و بسته‌بندی می‌توانند در یک زنجیره هماهنگ انجام شوند. این یکپارچگی اختلاف میان پروفیل و عملیات بعدی را کاهش می‌دهد.

برای مشتری صنعتی، تحویل قطعات کدگذاری‌شده و کنترل‌شده می‌تواند زمان مونتاژ را کوتاه و ریسک دوباره‌کاری را محدود کند. بسته‌بندی نیز باید از سطح و هندسه مقطع در حمل‌ونقل محافظت نماید.

نتیجه‌گیری

پروفیل آلومینیومی پنجره و دریچه دریایی باید هم‌زمان نقش سازه‌ای، آب‌بندی، نصب شیشه، اتصال یراق‌آلات و مدیریت آب را برعهده بگیرد. موفقیت این مجموعه به هندسه مقطع، انتخاب آلیاژ، تلرانس، روش اتصال، کیفیت سطح و نگهداری وابسته است.

طراحی مناسب باید از تجمع آب جلوگیری کند، فشار آب‌بند را یکنواخت نگه دارد و امکان تعویض شیشه و یراق‌آلات را فراهم سازد. مقاومت خوردگی نیز فقط به آلیاژ محدود نیست؛ نوع پیچ، تماس فلزات، پوشش و دسترسی برای شست‌وشو نقش تعیین‌کننده دارند.

در پروژه‌های حرفه‌ای، نمونه کامل باید پیش از تولید انبوه مونتاژ و آزمون شود. این رویکرد، مشکلاتی را که در نقشه یا قطعه خام دیده نمی‌شوند آشکار می‌کند و هزینه اصلاحات بعدی را کاهش می‌دهد. همکاری میان طراح شناور، سازنده پنجره و تولیدکننده پروفیل، شرط دستیابی به محصولی ایمن و بادوام است.

سوالات متداول درباره پروفیل پنجره و دریچه دریایی

منابع علمی و صنعتی

1. Aluminum Association – Aluminum Design Manual
2. Aluminum Extruders Council – Aluminum Extrusion Manual
3. ASM Handbook – Aluminum and Aluminum Alloys
4. ASM Handbook – Corrosion in Marine Environments
5. European Aluminium – Aluminium in Marine Applications
6. DNV – Rules and Guidance for Ship Structures and Openings
7. Lloyd’s Register – Marine Materials and Ship Construction Guidance
8. ABS – Rules for Materials and Marine Structures
9. ISO Standards for Ship Windows, Side Scuttles and Weathertight Openings
10. Light Metals, TMS Publications

به اطلاعات تخصصی بیشتری نیاز دارید؟
با ما تماس بگیرید تا درباره‌ی راهکارهای خلاقانه در صنعت آلومینیوم اطلاعات بیشتری کسب کنید.
