طراحی پروفیل آلومینیومی اختصاصی، از ایده اولیه تا تولید انبوه

در بسیاری از صنایع پیشرفته، مزیت رقابتی دیگر فقط به انتخاب مواد اولیه یا کیفیت ساخت محدود نمی‌شود؛ بلکه به توانایی طراحی محصولاتی وابسته است که بتوانند هم‌زمان الزامات فنی، اقتصادی و عملکردی را پاسخ دهند. در چنین شرایطی، استفاده از پروفیل‌های استاندارد همیشه بهترین پاسخ نیست. بسیاری از پروژه‌های صنعتی به مقاطعی نیاز دارند که دقیقاً برای همان کاربرد، همان محیط کاری و همان محصول طراحی شده باشند.

پروفیل آلومینیومی اختصاصی مقطعی است که بر اساس نیاز فنی یک پروژه طراحی و تولید می‌شود. این نوع پروفیل می‌تواند وزن محصول را کاهش دهد، تعداد قطعات را کم کند، فرآیند مونتاژ را ساده‌تر سازد، عملکرد حرارتی را بهبود دهد و حتی هزینه نهایی تولید را کاهش دهد. به همین دلیل در صنایع خودرو، حمل‌ونقل، انرژی‌های تجدیدپذیر، تجهیزات صنعتی، الکترونیک، مراکز داده، پزشکی، معماری و ماشین‌سازی، طراحی مقاطع اختصاصی به یکی از ابزارهای مهم توسعه محصول تبدیل شده است.

پروفیل آلومینیومی اختصاصی چیست؟

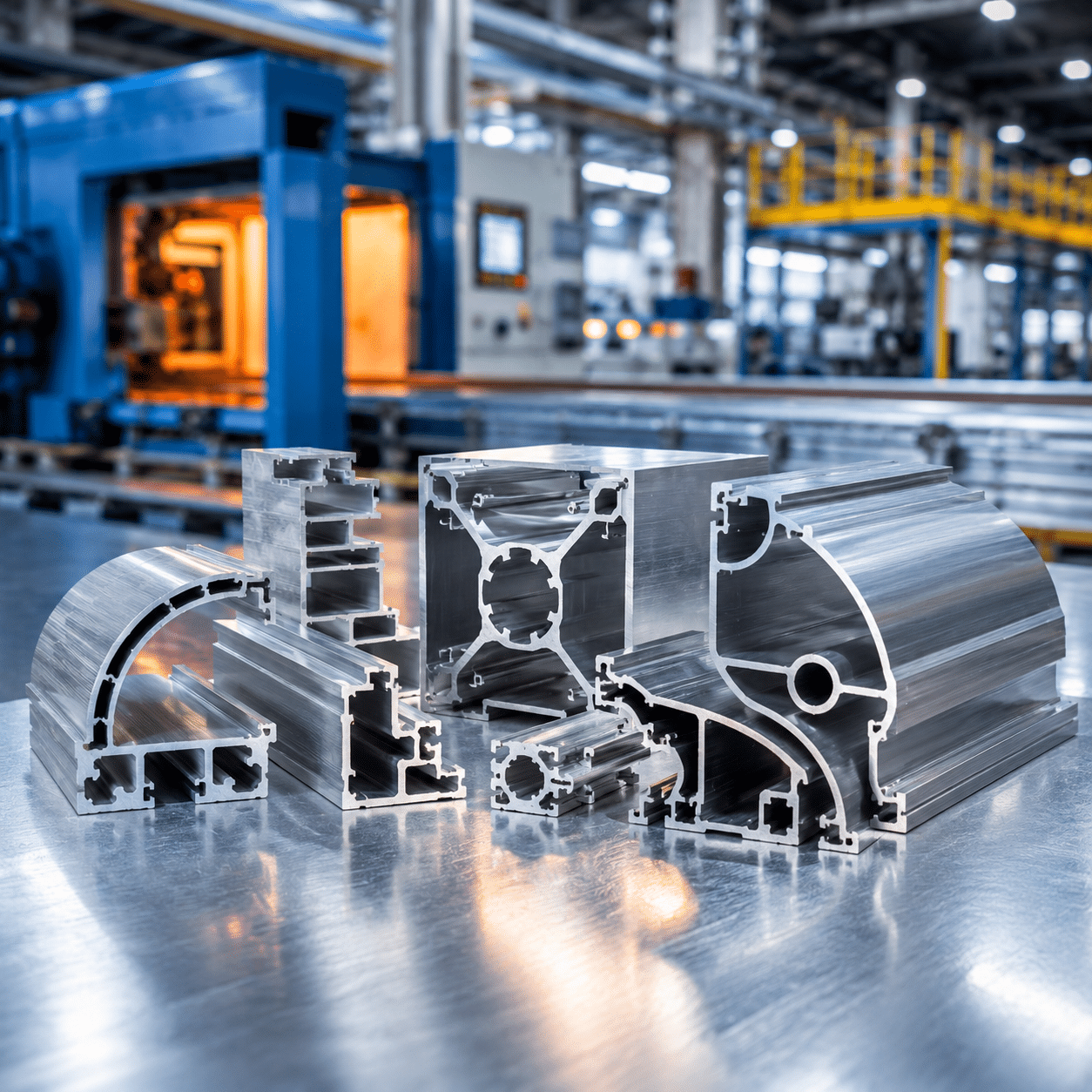

پروفیل آلومینیومی اختصاصی یا Custom Aluminum Extrusion به مقطعی گفته می‌شود که شکل هندسی، ابعاد، ضخامت دیواره‌ها، نوع آلیاژ، تلرانس‌ها و ویژگی‌های عملکردی آن بر اساس نیاز یک پروژه خاص طراحی می‌شود. برخلاف مقاطع استاندارد، این پروفیل‌ها برای کاربرد عمومی تولید نمی‌شوند؛ بلکه هدف آن‌ها حل یک مسئله مهندسی مشخص است.

برای مثال، در یک تجهیز الکترونیکی ممکن است انتقال حرارت مهم‌ترین معیار طراحی باشد؛ در یک سازه صنعتی، تحمل بار و سختی خمشی اهمیت بیشتری داشته باشد؛ و در یک محصول حمل‌ونقلی، کاهش وزن و جذب انرژی اولویت اصلی باشد. در هر یک از این موارد، طراحی مقطع باید متناسب با عملکرد نهایی محصول انجام شود.

تفاوت پروفیل اختصاصی با پروفیل استاندارد

پروفیل‌های آلومینیوم استاندارد برای کاربردهای عمومی طراحی می‌شوند و معمولاً در ابعاد و اشکال مشخص در بازار موجود هستند. این مقاطع برای بسیاری از کاربردهای ساده مناسب‌اند، اما زمانی که محصول نیازمند عملکرد خاص، فضای نصب محدود، اتصال ویژه یا وزن بهینه باشد، مقاطع استاندارد می‌توانند محدودکننده باشند.

در مقابل، پروفیل اختصاصی بر اساس نیاز واقعی پروژه توسعه می‌یابد. در این روش، مهندس می‌تواند محل تقویت‌کننده‌ها، کانال‌های عبور کابل، نواحی انتقال حرارت، سطوح نصب، محل پیچ‌ها، فضاهای توخالی و ضخامت دیواره‌ها را دقیقاً بر اساس کاربرد نهایی طراحی کند.

چه زمانی به پروفیل اختصاصی نیاز داریم؟

زمانی که پروفیل آماده نتواند نیازهای فنی پروژه را کامل تأمین کند، طراحی اختصاصی توجیه پیدا می‌کند. این نیاز معمولاً در مواردی مانند کاهش وزن، افزایش استحکام، کاهش تعداد قطعات، بهبود مونتاژ، افزایش انتقال حرارت، دستیابی به ظاهر خاص یا کاهش هزینه تولید در تیراژ صنعتی ایجاد می‌شود.

چرا شرکت‌های صنعتی به سمت پروفیل‌های اختصاصی حرکت کرده‌اند؟

صنایع امروز به دنبال محصولاتی سبک‌تر، دقیق‌تر، قابل‌اتکاتر و اقتصادی‌تر هستند. پروفیل آلومینیومی اختصاصی به شرکت‌ها اجازه می‌دهد از محدودیت مقاطع موجود عبور کنند و محصولی طراحی کنند که دقیقاً با نیاز تولید، مونتاژ و عملکرد نهایی هماهنگ باشد.

کاهش وزن بدون کاهش عملکرد

یکی از مهم‌ترین مزایای طراحی اختصاصی، توزیع هوشمندانه ماده در مقطع است. در اکستروژن آلومینیوم می‌توان ماده را در نواحی تنش‌پذیر تقویت کرد و از بخش‌هایی که نقش سازه‌ای ندارند حذف نمود. نتیجه، مقطعی سبک‌تر با عملکرد مکانیکی مناسب‌تر است.

این موضوع در صنایع حمل‌ونقل، خودرو، ریلی و هوافضا اهمیت ویژه دارد؛ زیرا کاهش وزن می‌تواند مصرف انرژی را کاهش دهد و عملکرد محصول را بهبود بخشد.

کاهش تعداد قطعات و ساده‌سازی مونتاژ

در بسیاری از طراحی‌های سنتی، یک مجموعه صنعتی از چند قطعه جداگانه تشکیل می‌شود که باید برش، جوشکاری، ماشین‌کاری یا مونتاژ شوند. با طراحی پروفیل اختصاصی، می‌توان چند عملکرد را در یک مقطع واحد ادغام کرد. این کار تعداد قطعات، زمان مونتاژ، خطای انسانی و هزینه نهایی تولید را کاهش می‌دهد.

بهبود عملکرد حرارتی و الکترونیکی

در تجهیزات روشنایی LED، مراکز داده-دیتاسنتر، تجهیزات مخابراتی و مراکز داده، انتقال حرارت یک معیار حیاتی است. طراحی اختصاصی می‌تواند سطح انتقال حرارت را افزایش دهد و مسیر خروج گرما را بهینه کند.

به همین دلیل هیت‌سینک‌ها و محفظه‌های صنعتی اغلب با مقاطع اختصاصی تولید می‌شوند.

مراحل طراحی پروفیل آلومینیومی اختصاصی

طراحی پروفیل اختصاصی یک فرآیند چندمرحله‌ای است. در این فرآیند، هم‌زمان باید به عملکرد، تولیدپذیری، هزینه، آلیاژ، قالب، عملیات حرارتی و کیفیت نهایی توجه شود.

مرحله اول: تحلیل نیازهای فنی پروژه

فرآیند طراحی با شناخت دقیق نیاز آغاز می‌شود. در این مرحله باید مشخص شود پروفیل در چه محیطی کار می‌کند، چه باری را تحمل می‌کند، چه تلرانسی نیاز دارد، چه فرآیندهای تکمیلی روی آن انجام می‌شود و در چه تیراژی تولید خواهد شد.

اگر این مرحله به‌درستی انجام نشود، حتی بهترین طراحی ظاهری نیز ممکن است در تولید انبوه با مشکل مواجه شود.

مرحله دوم: انتخاب آلیاژ مناسب

انتخاب آلیاژ یکی از کلیدی‌ترین تصمیم‌ها در طراحی پروفیل آلومینیومی اختصاصی است. آلیاژهای آلومینیوم سری 6000 مانند 6063، 6061 و 6082 به دلیل ترکیب مناسب استحکام، قابلیت اکستروژن، مقاومت به خوردگی و قابلیت عملیات حرارتی، در بسیاری از پروژه‌ها کاربرد دارند.

آلیاژ 6063 معمولاً برای مقاطعی که کیفیت سطح و اکسترودپذیری اهمیت دارد مناسب است. آلیاژ 6061 برای کاربردهایی که استحکام بالاتر نیاز دارند استفاده می‌شود. آلیاژ 6082 نیز در بسیاری از کاربردهای سازه‌ای و مهندسی سنگین مورد توجه قرار می‌گیرد.

مرحله سوم: طراحی هندسه مقطع

هندسه مقطع تعیین می‌کند که پروفیل چگونه نیرو را تحمل کند، چگونه نصب شود، چگونه مونتاژ شود و چه عملکردی در محصول نهایی داشته باشد. در طراحی مقطع باید عواملی مانند ضخامت دیواره، شعاع گوشه‌ها، تقویت‌کننده‌ها، کانال‌های داخلی، سطوح نصب و مسیر جریان فلز در قالب در نظر گرفته شود.

مرحله چهارم: ارزیابی قابلیت اکستروژن

هر مقطعی که روی کاغذ قابل طراحی باشد، الزاماً در پرس اکستروژن قابل تولید اقتصادی نیست. در این مرحله، نسبت اکستروژن، ضخامت دیواره‌ها، جریان فلز، احتمال تابیدگی، تلرانس ابعادی و دشواری قالب بررسی می‌شود. هدف از طراحی و مهندسی پروفیل آلومینیوم این است که مقطع علاوه بر عملکرد مطلوب، قابلیت تولید پایدار نیز داشته باشد.

نقش قالب اکستروژن در کیفیت محصول نهایی

قالب اکستروژن قلب فرآیند تولید پروفیل است. کیفیت قالب مستقیماً بر دقت ابعادی، کیفیت سطح، سرعت تولید و تکرارپذیری محصول اثر می‌گذارد.

طراحی قالب و کنترل جریان فلز

در مقاطع پیچیده، جریان فلز باید به‌گونه‌ای کنترل شود که تمام بخش‌های پروفیل با سرعت و فشار متعادل از قالب خارج شوند. اگر جریان فلز نامتوازن باشد، پروفیل ممکن است دچار تابیدگی، موج سطحی، اختلاف ضخامت یا خروج از تلرانس شود.

تلرانس، سطح و تکرارپذیری تولید

در پروژه‌های صنعتی، یک نمونه موفق کافی نیست. تولید باید در تیراژ بالا نیز پایدار، قابل تکرار و منطبق با نقشه باشد. طراحی دقیق قالب، انتخاب فولاد مناسب، عملیات حرارتی قالب و نگهداری صحیح آن، نقش مهمی در پایداری تولید دارد.

فرآیند تولید پروفیل آلومینیومی اختصاصی چگونه انجام می‌شود؟

تولید پروفیل اختصاصی از بیلت آلومینیومی آغاز می‌شود و پس از اکستروژن، عملیات حرارتی، برش، کنترل کیفیت و فرآیندهای تکمیلی به محصول نهایی تبدیل می‌شود.

تولید و آماده‌سازی بیلت آلومینیومی

کیفیت بیلت نقش مهمی در کیفیت محصول نهایی دارد. ترکیب شیمیایی، همگن‌سازی، کنترل ناخالصی‌ها و ساختار متالورژیکی بیلت بر کیفیت سطح، خواص مکانیکی و قابلیت اکستروژن اثر مستقیم می‌گذارد.

اکستروژن پروفیل آلومینیوم

در فرآیند اکستروژن آلومینیوم، بیلت گرم‌شده تحت فشار از قالب عبور می‌کند و شکل مقطع مورد نظر را به خود می‌گیرد. کنترل دمای بیلت، سرعت پرس، طراحی قالب و عملیات خنک‌کاری برای رسیدن به خواص مکانیکی و ابعادی مناسب ضروری است.

عملیات حرارتی و فرآیندهای تکمیلی (H3)

بسیاری از آلیاژهای اکستروژنی برای رسیدن به خواص مکانیکی مطلوب، تحت عملیات حرارتی قرار می‌گیرند. پس از آن ممکن است فرآیندهایی مانند برش، سوراخکاری، پانچ، خمکاری، جوشکاری، پولیش، تراشکاری یا پوشش‌دهی سطحی انجام شود.

کنترل کیفیت در تولید پروفیل‌های آلومینیومی اختصاصی

کنترل کیفیت در پروفیل اختصاصی فقط بررسی ظاهر نیست. این کنترل باید ابعاد، خواص مکانیکی، ترکیب شیمیایی، کیفیت سطح، ریزساختار و انطباق با الزامات فنی پروژه را پوشش دهد.

کنترل ابعادی و تلرانس‌ها

در بسیاری از محصولات صنعتی، حتی چند دهم میلی‌متر اختلاف می‌تواند باعث مشکل در مونتاژ شود. بنابراین کنترل ابعادی یکی از مراحل حیاتی در تولید پروفیل‌های اختصاصی است.

آزمون‌های مکانیکی و متالورژیکی

استحکام کششی، تنش تسلیم، ازدیاد طول، سختی و کیفیت عملیات حرارتی از شاخص‌های مهم ارزیابی عملکرد پروفیل هستند. برای پروژه‌های حساس، بررسی ریزساختار و یکنواختی متالورژیکی نیز اهمیت دارد.

چگونه پروفیل اختصاصی می‌تواند هزینه تولید را کاهش دهد؟

در نگاه اول ممکن است طراحی پروفیل اختصاصی به دلیل هزینه قالب و مهندسی اولیه، گران‌تر به نظر برسد. اما در بسیاری از پروژه‌ها، هزینه نهایی محصول با طراحی اختصاصی کاهش پیدا می‌کند.

دلیل این موضوع روشن است: یک مقطع مهندسی‌شده می‌تواند چند قطعه را جایگزین کند، عملیات جوشکاری یا ماشین‌کاری را کاهش دهد، زمان مونتاژ را کوتاه کند، وزن محصول را پایین بیاورد و ضایعات تولید را کم کند. در تیراژ صنعتی، همین بهینه‌سازی‌ها می‌توانند چندین برابر هزینه اولیه طراحی و قالب‌سازی صرفه‌جویی ایجاد کنند.
راهکارهای اختصاصی ایراک در صنعت آلومینیوم پاسخگوی این نیاز است.

اشتباهات رایج در سفارش پروفیل آلومینیومی اختصاصی

انتخاب آلیاژ بدون توجه به کاربرد نهایی

گاهی آلیاژ فقط بر اساس قیمت یا موجودی انتخاب می‌شود، در حالی که عملکرد نهایی محصول به خواص مکانیکی، کیفیت سطح، عملیات حرارتی و مقاومت خوردگی وابسته است.

طراحی مقطع بدون توجه به تولیدپذیری

مقطعی که از نظر عملکردی جذاب باشد، اگر قابلیت اکستروژن اقتصادی نداشته باشد، در تولید انبوه مشکل‌ساز خواهد شد. طراحی موفق باید هم‌زمان مهندسی و تولیدپذیر باشد.

نادیده گرفتن عملیات تکمیلی

اگر از ابتدا محل سوراخکاری، خمکاری، پوشش‌دهی، مونتاژ یا ماشین‌کاری در طراحی لحاظ نشود، هزینه و پیچیدگی تولید افزایش پیدا می‌کند.

چرا ایراک برای طراحی و تولید پروفیل آلومینیومی اختصاصی؟

ایراک با تمرکز بر طراحی، مهندسی و تولید مقاطع آلومینیومی، فرآیند توسعه پروفیل اختصاصی را از مرحله شناخت نیاز تا تولید نهایی مدیریت می‌کند. این مسیر شامل تحلیل فنی، انتخاب آلیاژ، طراحی مقطع، ساخت قالب، اکستروژن، عملیات تکمیلی و کنترل کیفیت است.

مزیت ایراک در یکپارچگی این زنجیره است. مشتری به‌جای ارتباط با چند تأمین‌کننده جداگانه، می‌تواند مسیر توسعه محصول را در یک چارچوب مهندسی منسجم دنبال کند. این موضوع ریسک پروژه را کاهش می‌دهد، کیفیت را پایدارتر می‌کند و زمان توسعه محصول آلومینیوم را کوتاه‌تر می‌سازد.

نتیجه‌گیری

طراحی پروفیل آلومینیومی اختصاصی فقط یک انتخاب تولیدی نیست؛ یک تصمیم راهبردی در توسعه محصول است. زمانی که مقطع بر اساس نیاز واقعی پروژه طراحی شود، می‌تواند وزن را کاهش دهد، مونتاژ را ساده‌تر کند، عملکرد مکانیکی یا حرارتی را بهبود دهد و هزینه نهایی تولید را کاهش دهد.

در بازار صنعتی امروز، شرکت‌هایی موفق‌تر هستند که بتوانند سریع‌تر، دقیق‌تر و هوشمندانه‌تر محصول توسعه دهند. پروفیل‌های آلومینیومی اختصاصی یکی از ابزارهای مهم برای رسیدن به این هدف هستند. ایراک با ترکیب دانش متالورژی، فناوری اکستروژن، طراحی مقطع و کنترل کیفیت، مسیر تبدیل ایده به محصول آلومینیومی قابل تولید و قابل اعتماد را برای صنایع مختلف فراهم می‌کند.

سوالات متداول درباره پروفیل آلومینیومی اختصاصی

فهرست منابع علمی:

1. Aluminum Extruders Council – Aluminum Extrusion Manual
2. Aluminum Extruders Council – Key Design Considerations
3. Hydro Extrusions – Aluminium Design Manual and Design Services
4. Bonnell Aluminum – Designing Aluminum Extrusions
5. Constellium – Automotive Extrusion-Based Components
6. The Aluminum Association – Aluminum Design and Sustainability Resources
7. European Aluminium – Technical and Sustainability Resources
8. ASM Handbook – Aluminum and Aluminum Alloys
9. Davis, J.R. – Aluminum and Aluminum Alloys, ASM International
10. Hydro Design Manual – Alloy Selection, Profile Tolerances and Surface Quality
